Kaarikiinnike 2056 F-jalka, 3-osainen, metallivanne, FT
Tuotenro 1188221 | EAN-numero 4012197405250
- Tuotteen kuvaus
-
Tuotteen kuvausKaarikiinnike F-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Kolmen yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen lattateräkseen. Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Jos asennetaan useita kaapeleita, ne on erotettava kaksoisvanteilla. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

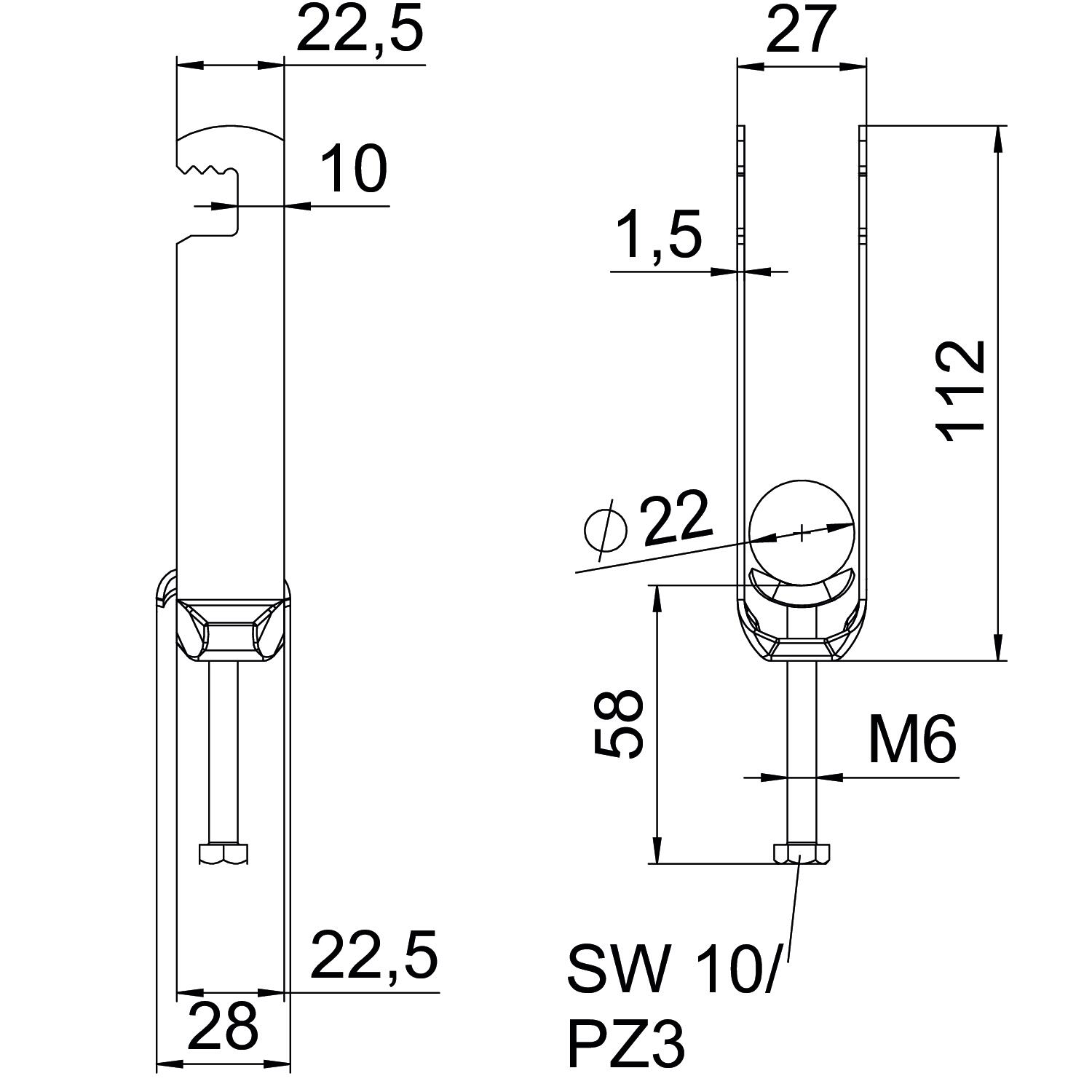

asennusputken halkaisijalle, maks. 22 mm asennusputken halkaisijalle, min. 16 mm Asennustapa Matala profiili CO2-jalanjälki (GWP) kehdosta portille 0,2219 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 3 Kierre M6 Kiinnitysalue D maks. 22 mm Kiinnitysalue D min. 16 mm Koko 16-22mm Korkeus 112 mm Levyn paksuus 1,5 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 27 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 112 mm Mitta L 58 mm Mitta t 1,5 mm Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 27 mm Rakoleveys 10 mm - Kaikki tyypit
- Lataukset
-
Tietolehti BS-F3-M-22 FT / 1188221 , 0.19MB , pdfLuettelo Fastening materials , 19.78MB , pdfEU-vaatimustenmukaisuusvakuutus BS-F3-M-22 FT / 1188221 , 0.10MB , pdfUK-vaatimustenmukaisuusvakuutus BS-F3-M-22 FT / 1188221 , 0.09MB , pdfAsennusohjeet Clamp clip F foot, metal , 2.98MB , pdf
