Kaarikiinnike 2056 F-jalka, 3-osainen, metallivanne, FT
Tuotenro 1188224 | EAN-numero 4012197405281
- Tuotteen kuvaus
-

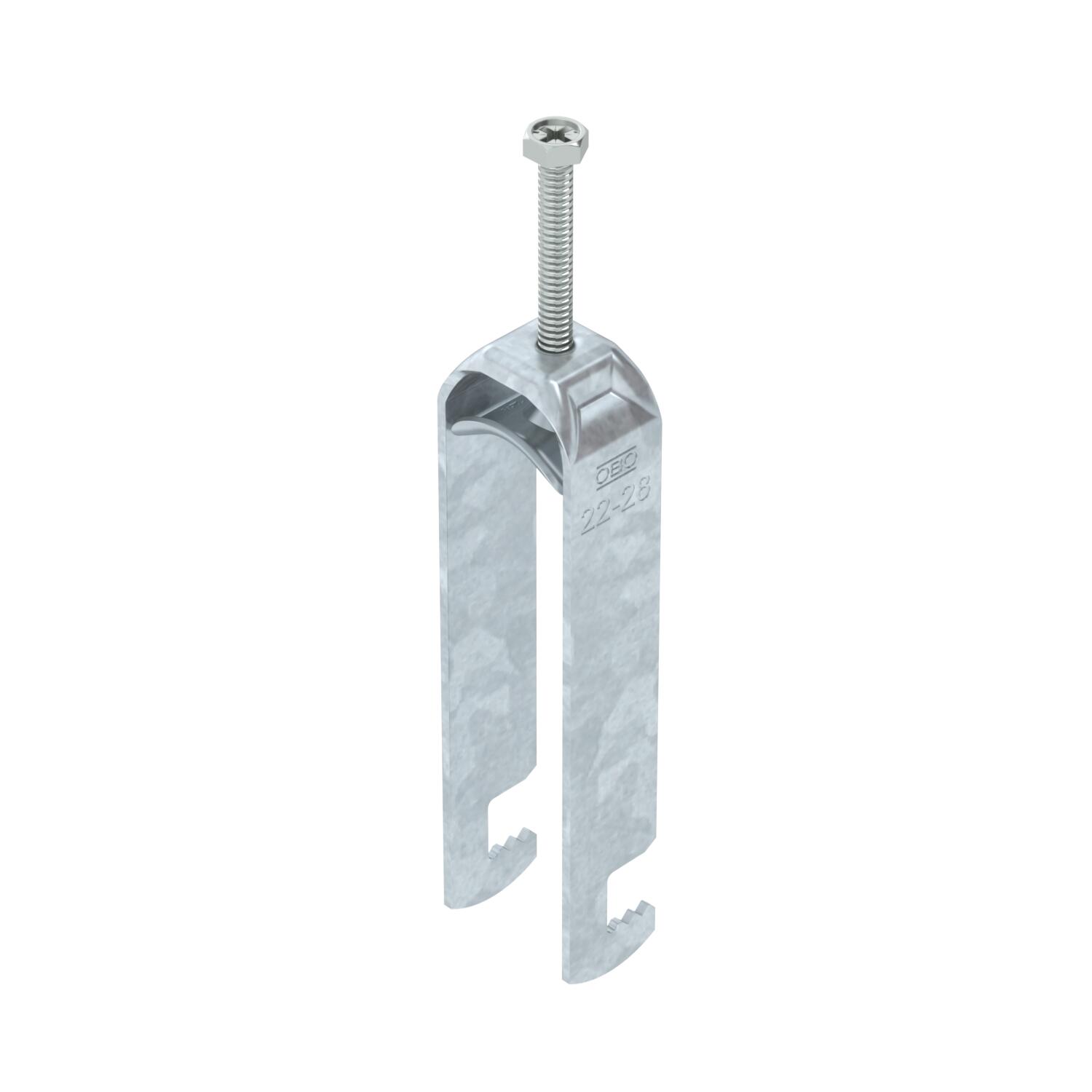

Tuotteen kuvausKaarikiinnike F-jalalla, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Kolmen yksijohdinkaapelin pysty- ja vaakasuoraan asennukseen lattateräkseen. Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Jos asennetaan useita kaapeleita, ne on erotettava kaksoisvanteilla. Vastavanteen käyttöä suositellaan.
-
- Tekniset tiedot
-
Tekniset tiedot

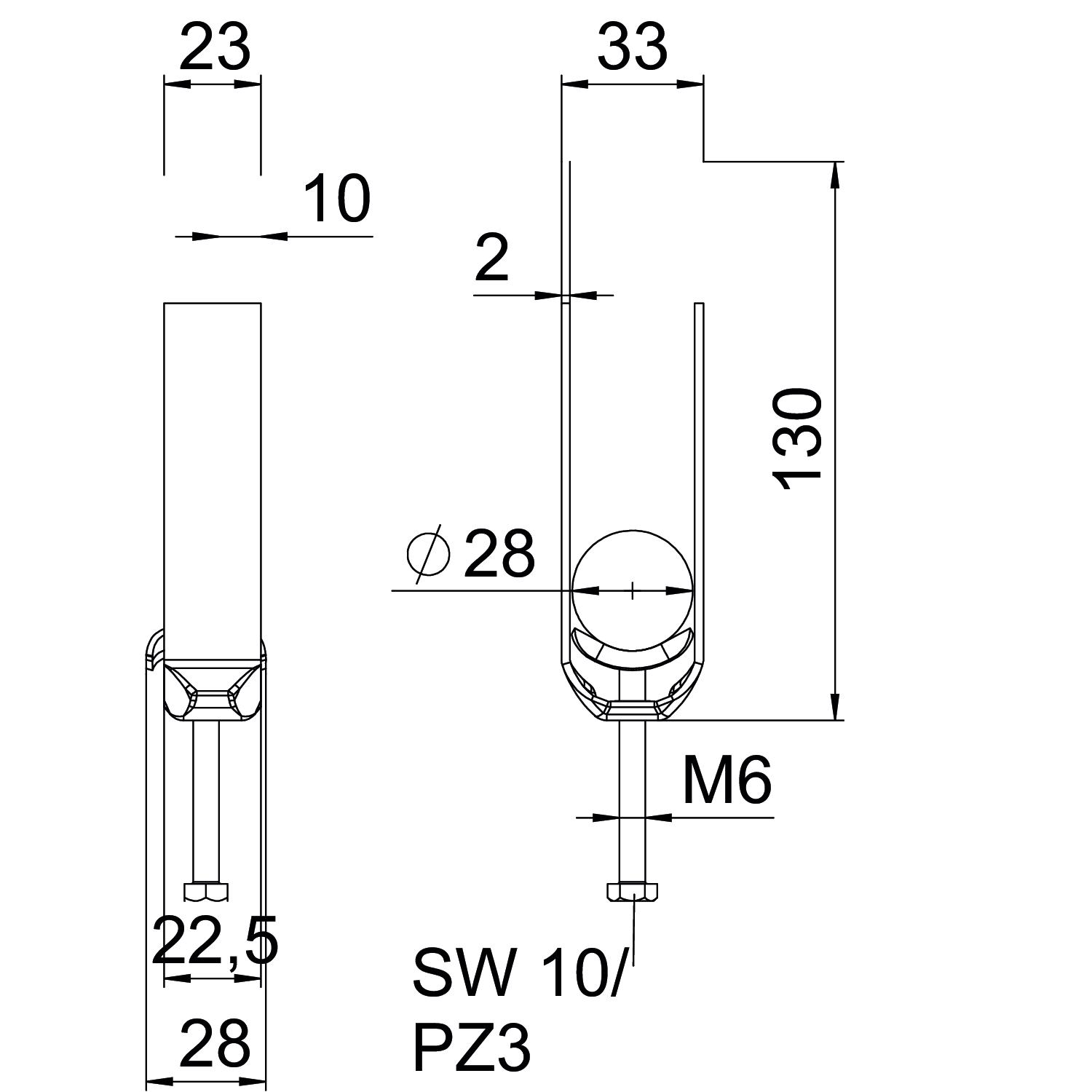

asennusputken halkaisijalle, maks. 28 mm asennusputken halkaisijalle, min. 22 mm Asennustapa Matala profiili CO2-jalanjälki (GWP) kehdosta portille 0,3182 kg CO2e / 1 Kappale Halogeeniton kyllä Kaapelien/asennusputkien lukumäärä 3 Kierre M6 Kiinnitysalue D maks. 28 mm Kiinnitysalue D min. 22 mm Koko 22-28mm Korkeus 130 mm Levyn paksuus 2 mm Lisäys, materiaali teräs Lisäys, pinta kuumasinkitty Maks. Kiristysmomentti 3 Nm Materiaali teräs Metallivanteella kyllä Mitta A 22,5 mm Mitta B 33 mm Mitta C 28 mm Mitta G (mm) M6 Mitta H 130 mm Mitta L 58 mm Mitta t 2 mm Pinta = upottamalla kuumasinkitty Pituus 22,5 mm Pituus, ulkomitat 28 mm Pohjamitta 33 mm Rakoleveys 10 mm - Kaikki tyypit
