Kaarikiinnike 2056 W-jalka, 2-osainen, metallivanne, FT 52 | 58 | 5

Kaarikiinnike 2056 W-jalka, 2-osainen, metallivanne, FT

Tuotenro 1188365 | EAN-numero 4012197417253

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

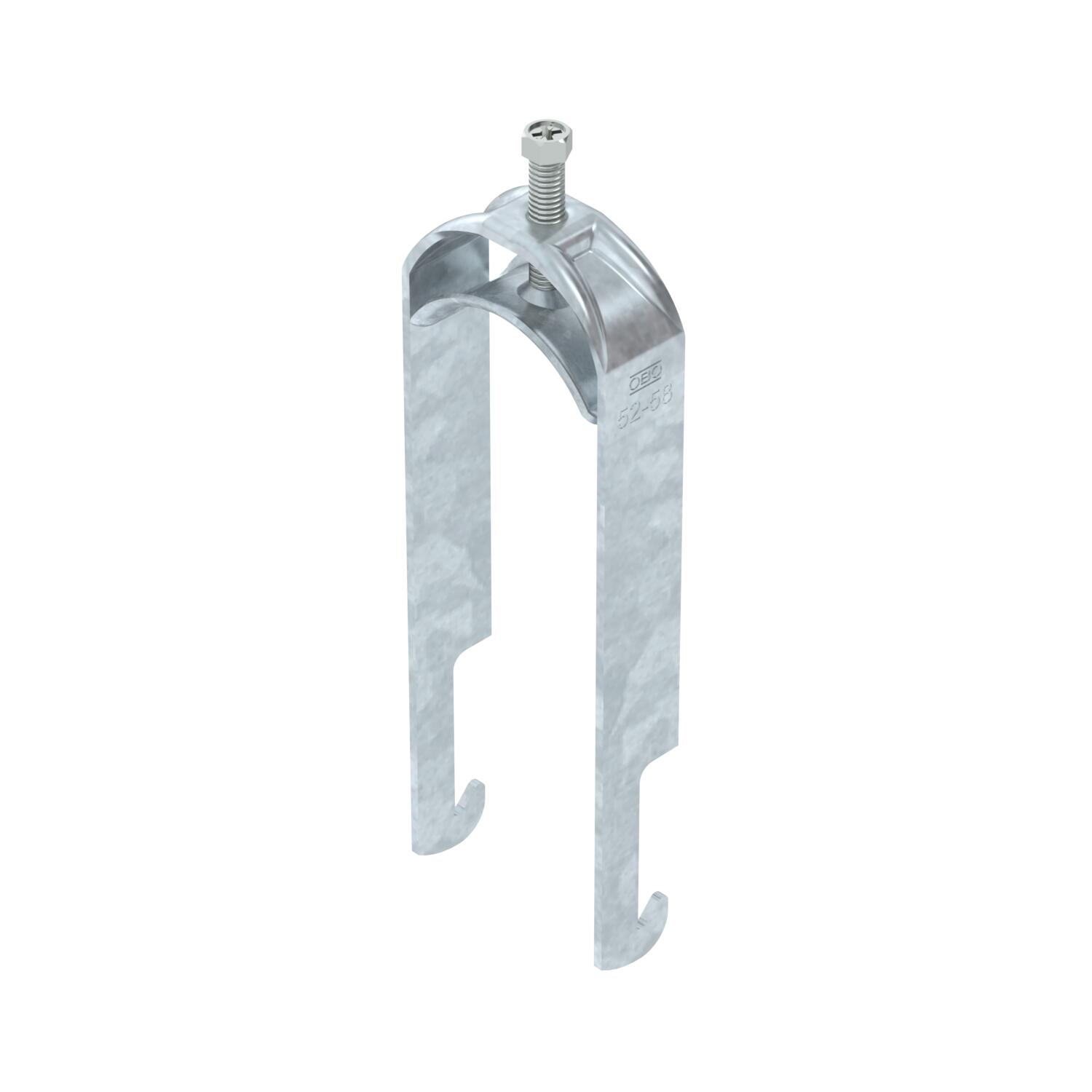

Kaarikiinnike W, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Kahden yksijohdinkaapelin pysty- tai vaakasuoraan asennukseen kulmateräkseen < 40 mm. Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	58 mm
asennusputken halkaisijalle, min.	52 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,6823 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	2
Kierre	M8
Kiinnitysalue D maks.	58 mm
Kiinnitysalue D min.	52 mm
Koko	52-58mm
Korkeus	192 mm
Levyn paksuus	2,5 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	5 Nm

Materiaali	teräs
Metallivanteella	kyllä

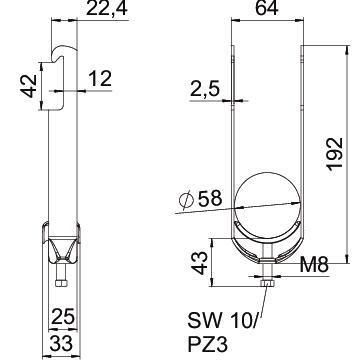

Mitta A	25 mm
Mitta B	64 mm
Mitta C	33 mm
Mitta G (mm)	M8
Mitta H	192 mm
Mitta L	43 mm
Mitta t	2,5 mm
Pinta	= upottamalla kuumasinkitty
Pituus	25 mm
Pituus, ulkomitat	33 mm
Pohjamitta	64 mm
Rakoleveys	10 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Kappale	50 Kappale
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Kappale	50 Kappale
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Kappale	50 Kappale
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Kappale	50 Kappale
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Kappale	50 Kappale
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Kappale	25 Kappale
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Kappale	25 Kappale
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Kappale	25 Kappale
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Kappale	25 Kappale
