Kaarikiinnike 2056 W-jalka, 2-osainen, metallivanne, FT 8 | 12 | 3

Kaarikiinnike 2056 W-jalka, 2-osainen, metallivanne, FT

Tuotenro 1188341 | EAN-numero 4012197417017

Tuotenro / Tyyppi

Kiinnitysalue D min.

Kiinnitysalue D maks.

Maks. Kiristysmomentti

Tuotteen kuvaus

Tuotteen kuvaus

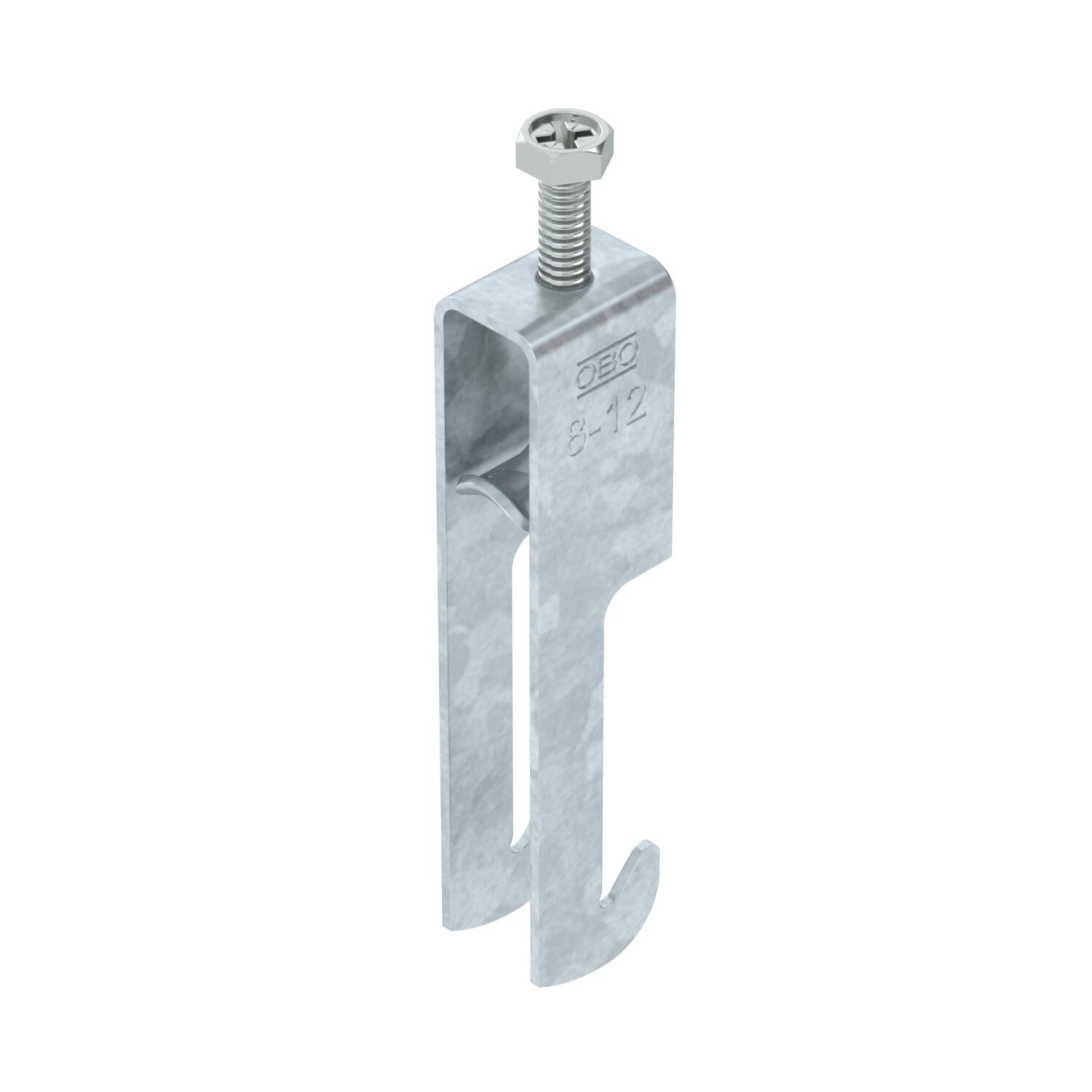

Kaarikiinnike W, metallivanne pyöristetyillä reunoilla kaapelien suojaamiseen. Kahden yksijohdinkaapelin pysty- tai vaakasuoraan asennukseen kulmateräkseen < 40 mm. Yksikierteinen ruuvi muovivanteessa, tavallinen kuusiokanta, avainkoko 10, uralla ja ristiuralla. Soveltuu sisä- ja ulkokäyttöön. Vastavanteen käyttöä suositellaan.

Tekniset tiedot

Tekniset tiedot

asennusputken halkaisijalle, maks.	12 mm
asennusputken halkaisijalle, min.	8 mm
Asennustapa	Asennuskisko
CO2-jalanjälki (GWP) kehdosta portille	0,1887 kg CO2e / 1 Kappale
Halogeeniton	kyllä
Kaapelien/asennusputkien lukumäärä	2
Kierre	M6
Kiinnitysalue D maks.	12 mm
Kiinnitysalue D min.	8 mm
Koko	8-12mm
Korkeus	97 mm
Levyn paksuus	1,5 mm
Lisäys, materiaali	teräs
Lisäys, pinta	kuumasinkitty
Maks. Kiristysmomentti	3 Nm

Materiaali	teräs
Metallivanteella	kyllä

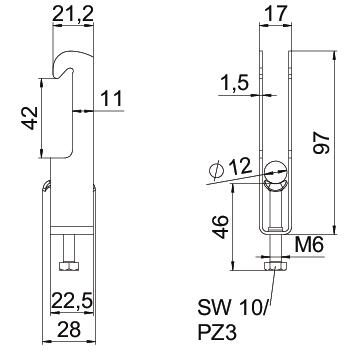

Mitta A	22,5 mm
Mitta B	17 mm
Mitta C	28 mm
Mitta G (mm)	M6
Mitta H	97 mm
Mitta L	46 mm
Mitta t	1,5 mm
Pinta	= upottamalla kuumasinkitty
Pituus	22,5 mm
Pituus, ulkomitat	28 mm
Pohjamitta	17 mm
Rakoleveys	10 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Kiinnitysalue D min.	Kiinnitysalue D maks.	Maks. Kiristysmomentti	Tuotenro	Määrä	pienin myyntiyksikkö
BS-W2-M-12 FT	8 mm	12 mm	3 Nm	1188341	Kappale	50 Kappale
BS-W2-M-16 FT	12 mm	16 mm	3 Nm	1188344	Kappale	50 Kappale
BS-W2-M-22 FT	16 mm	22 mm	3 Nm	1188347	Kappale	50 Kappale
BS-W2-M-28 FT	22 mm	28 mm	3 Nm	1188350	Kappale	50 Kappale
BS-W2-M-34 FT	28 mm	34 mm	3 Nm	1188353	Kappale	50 Kappale
BS-W2-M-40 FT	34 mm	40 mm	3 Nm	1188356	Kappale	25 Kappale
BS-W2-M-46 FT	40 mm	46 mm	5 Nm	1188359	Kappale	25 Kappale
BS-W2-M-52 FT	46 mm	52 mm	5 Nm	1188362	Kappale	25 Kappale
BS-W2-M-58 FT	52 mm	58 mm	5 Nm	1188365	Kappale	25 Kappale
