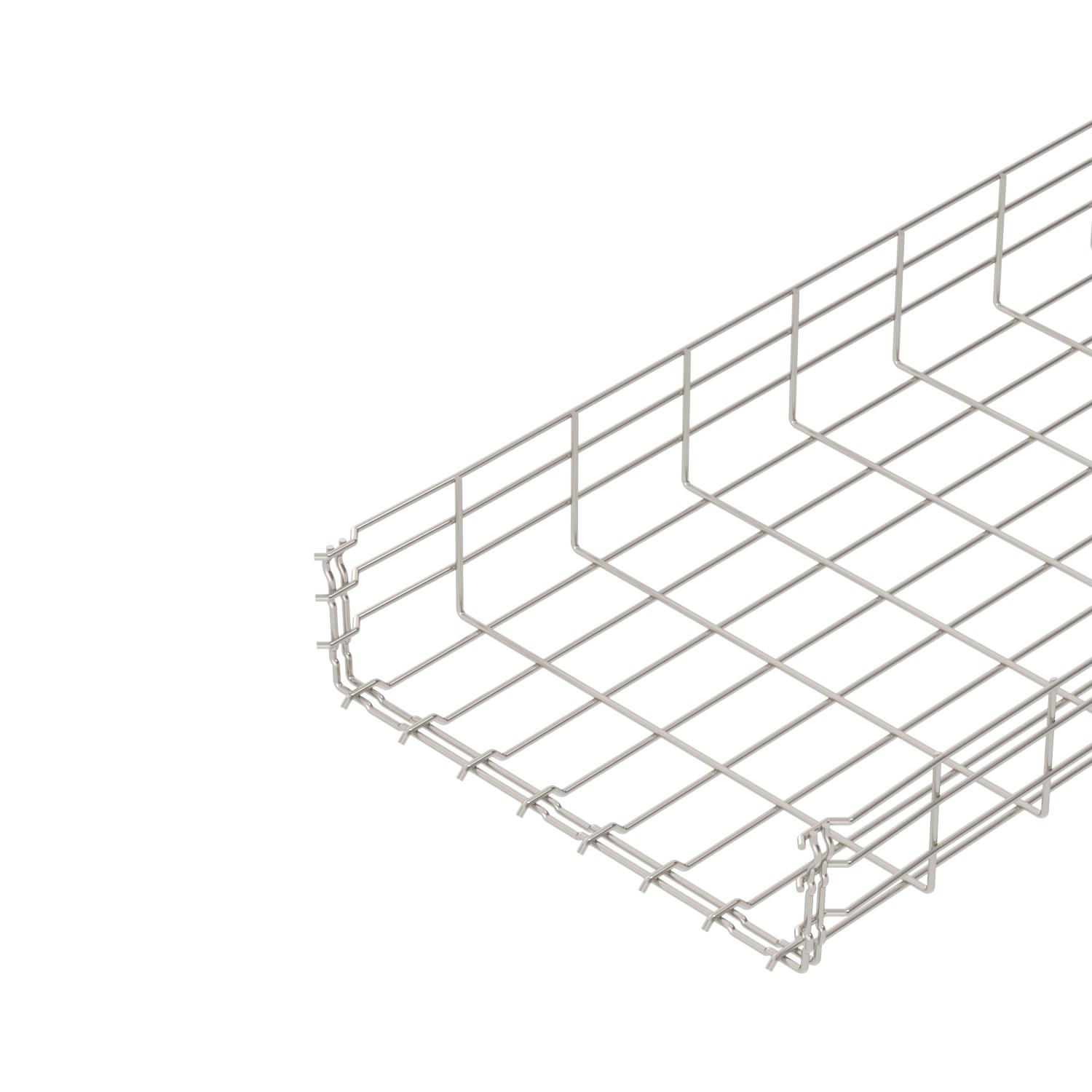

Lankahylly GR-Magic® 105 A2
Tuotenro 6002463 | EAN-numero 4012195149675
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

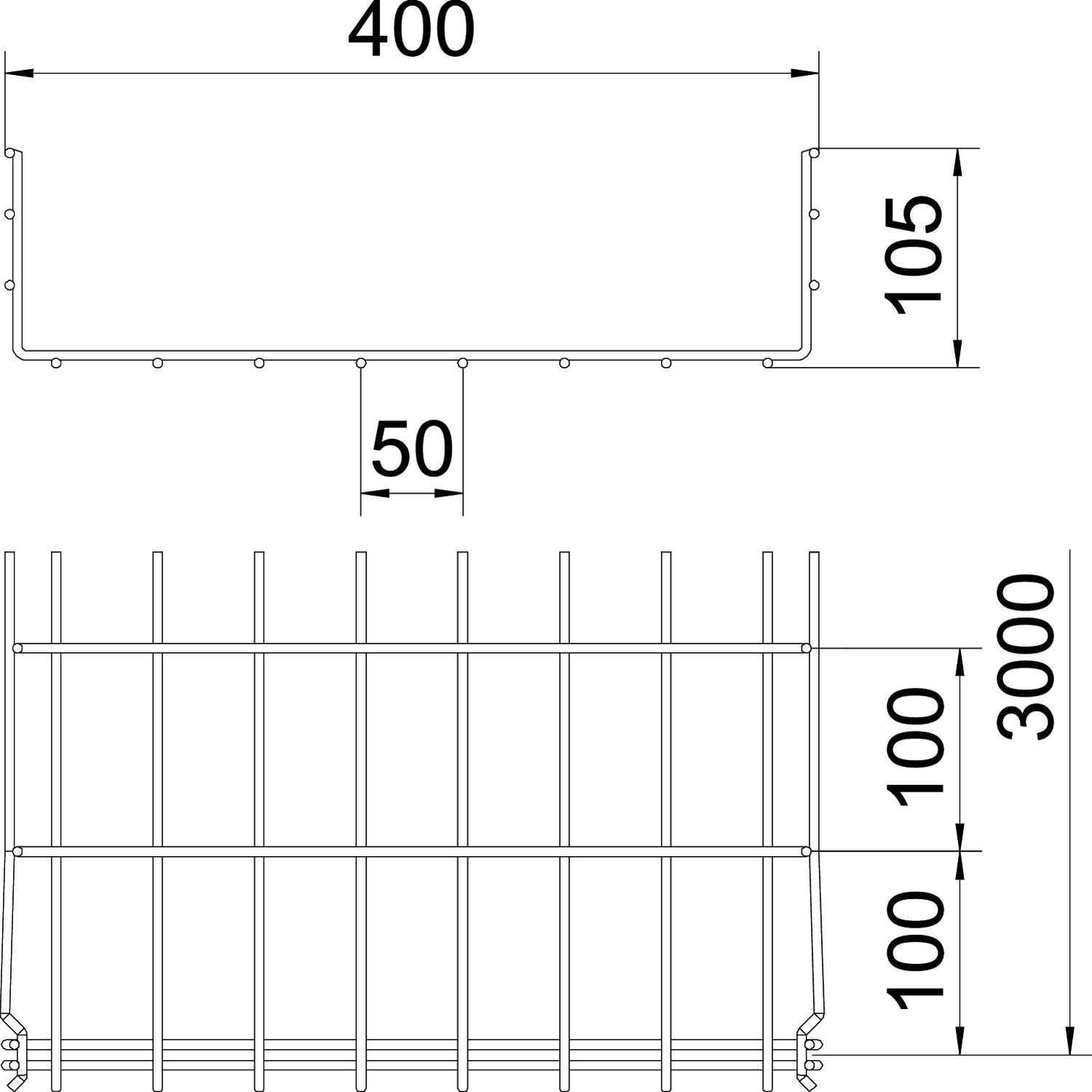

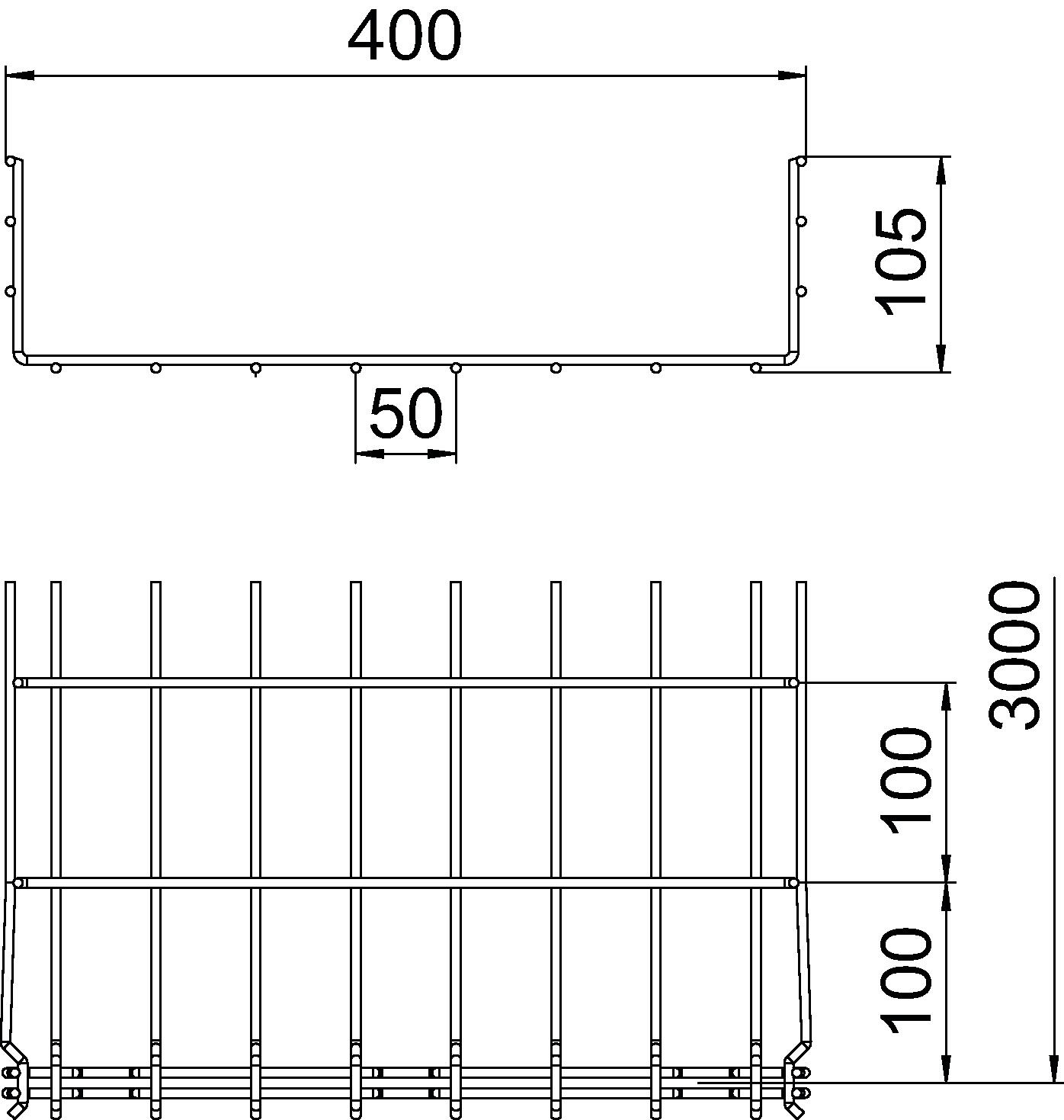

CO2-jalanjälki (GWP) kehdosta portille 13,9094 kg CO2e / 1 Metri Hyötypoikkipinta 363 cm² Hyötypoikkipinta 36300 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 105x400x3000 Korkeus 4,13 in Korkeus 105 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 4,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4301 Mitta B 400 mm Mitta H 108 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 400 mm Pohjamitta 15,75 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 1,1 kN/m Tukiväli 1,5 m 0,75 kN/m Tukiväli 2,0 m 0,53 kN/m Tukiväli 2,5 m 0,38 kN/m Tukiväli 3,0 m 0,3 kN/m Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, lankahylly GRM 105
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A2
GEV 36 A2 1464732 6016731 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 85 A2
TSG 85 A2 ----- 6062173 3 m
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja A2
KAB GR A2 ----- 6220145 10 Kappale - Lataukset
-
Tietolehti GRM 105 400 A2 / 6002463 , 0.36MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM 105 400 A2 / 6002463 , 0.13MB , pdfYmpäristötuoteseloste (EPD) GRM 105 400 A2 / 6002463 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus GRM 105 400 A2 / 6002463 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 105 400 A2 / 6002463 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 105 400 A2 / 6002463 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
