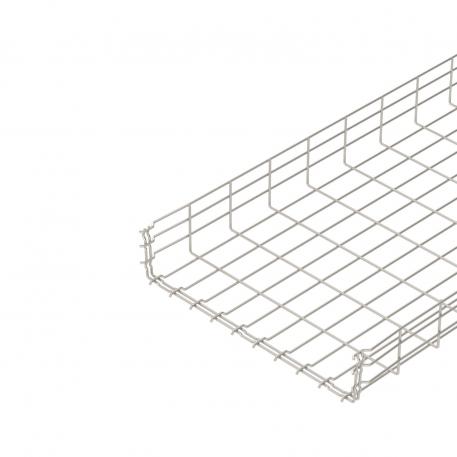

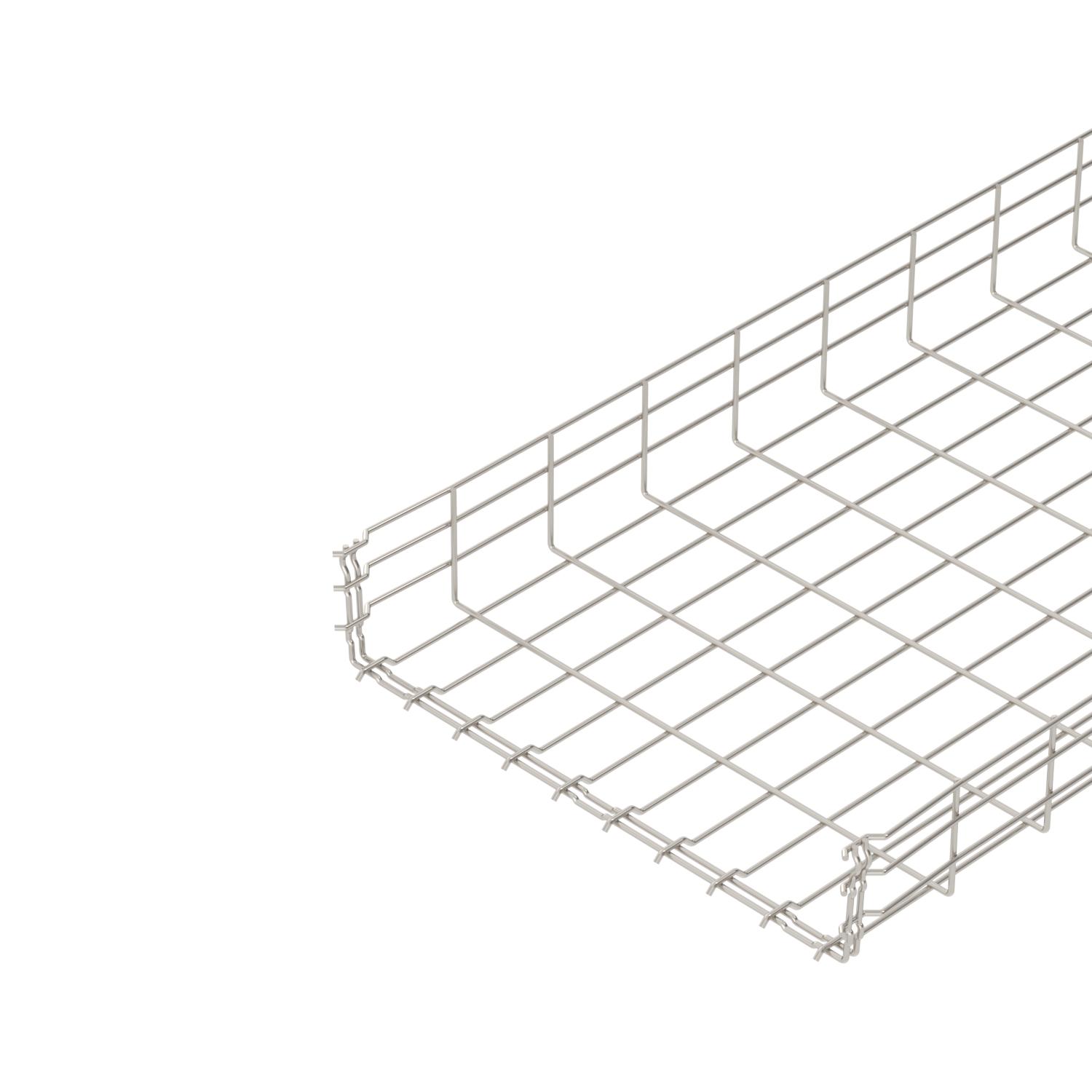

Lankahylly GR-Magic® 105 A2
Tuotenro 6002466 | EAN-numero 4012195149682
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 105 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot

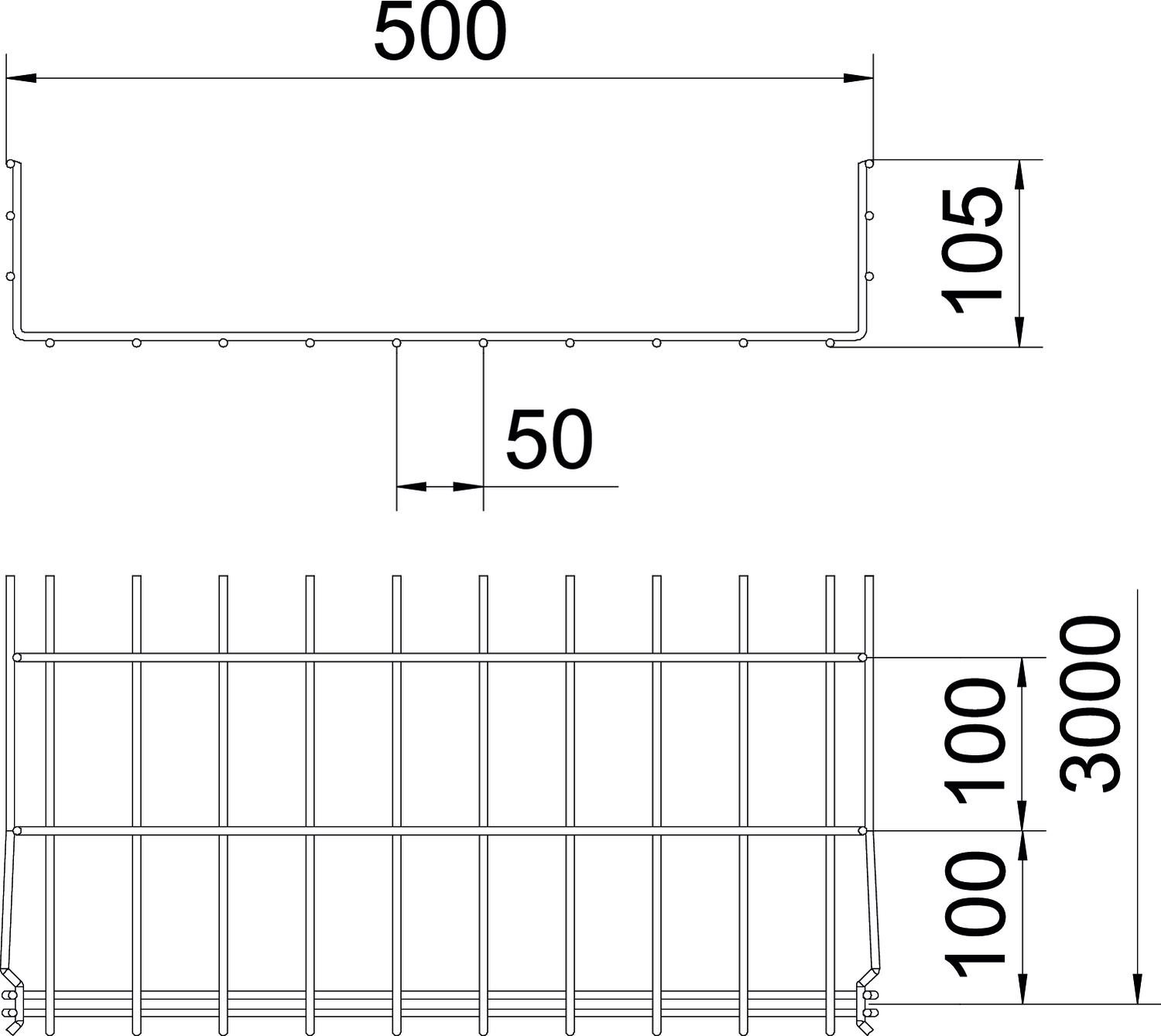

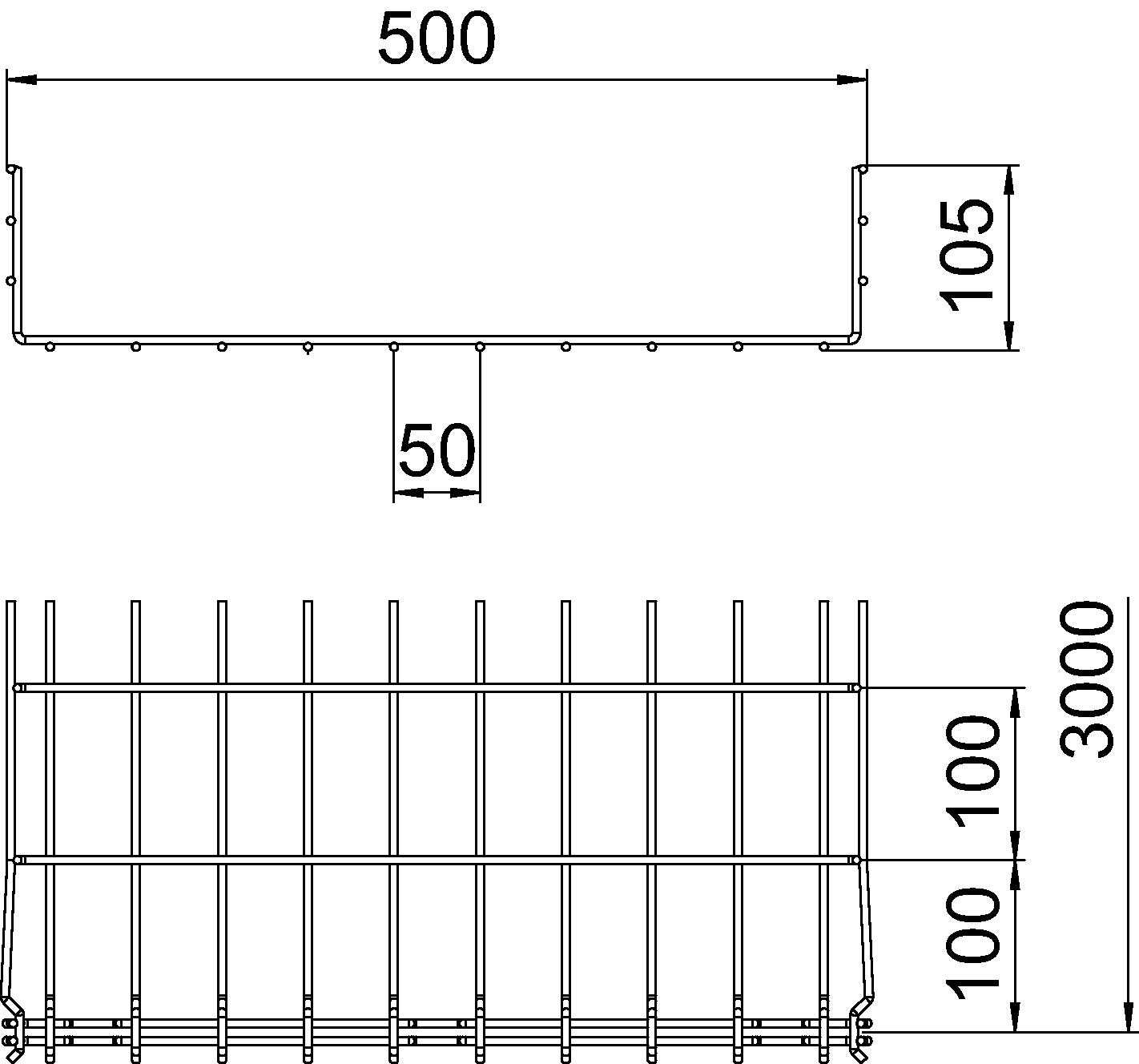

CO2-jalanjälki (GWP) kehdosta portille 15,9728 kg CO2e / 1 Metri Hyötypoikkipinta 45900 mm² Hyötypoikkipinta 459 cm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 105x500x3000 Korkeus 105 mm Korkeus 4,13 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 4,8 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4301 Mitta B 500 mm Mitta H 108 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 19,69 in Pohjamitta 500 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 1,25 kN/m Tukiväli 1,5 m 0,85 kN/m Tukiväli 2,0 m 0,6 kN/m Tukiväli 2,5 m 0,42 kN/m Tukiväli 3,0 m 0,3 kN/m Väri ruostumaton teräs Tekniset tiedot
Kuormitustaulukko, lankahylly GRM 105
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A2
GEV 36 A2 1464732 6016731 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 85 A2
TSG 85 A2 ----- 6062173 3 m
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja A2
KAB GR A2 ----- 6220145 10 Kappale - Lataukset
-
Tietolehti GRM 105 500 A2 / 6002466 , 0.31MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM 105 500 A2 / 6002466 , 0.13MB , pdfYmpäristötuoteseloste (EPD) GRM 105 500 A2 / 6002466 , 1.48MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 105 500 A2 / 6002466 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 105 500 A2 / 6002466 , 0.12MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
