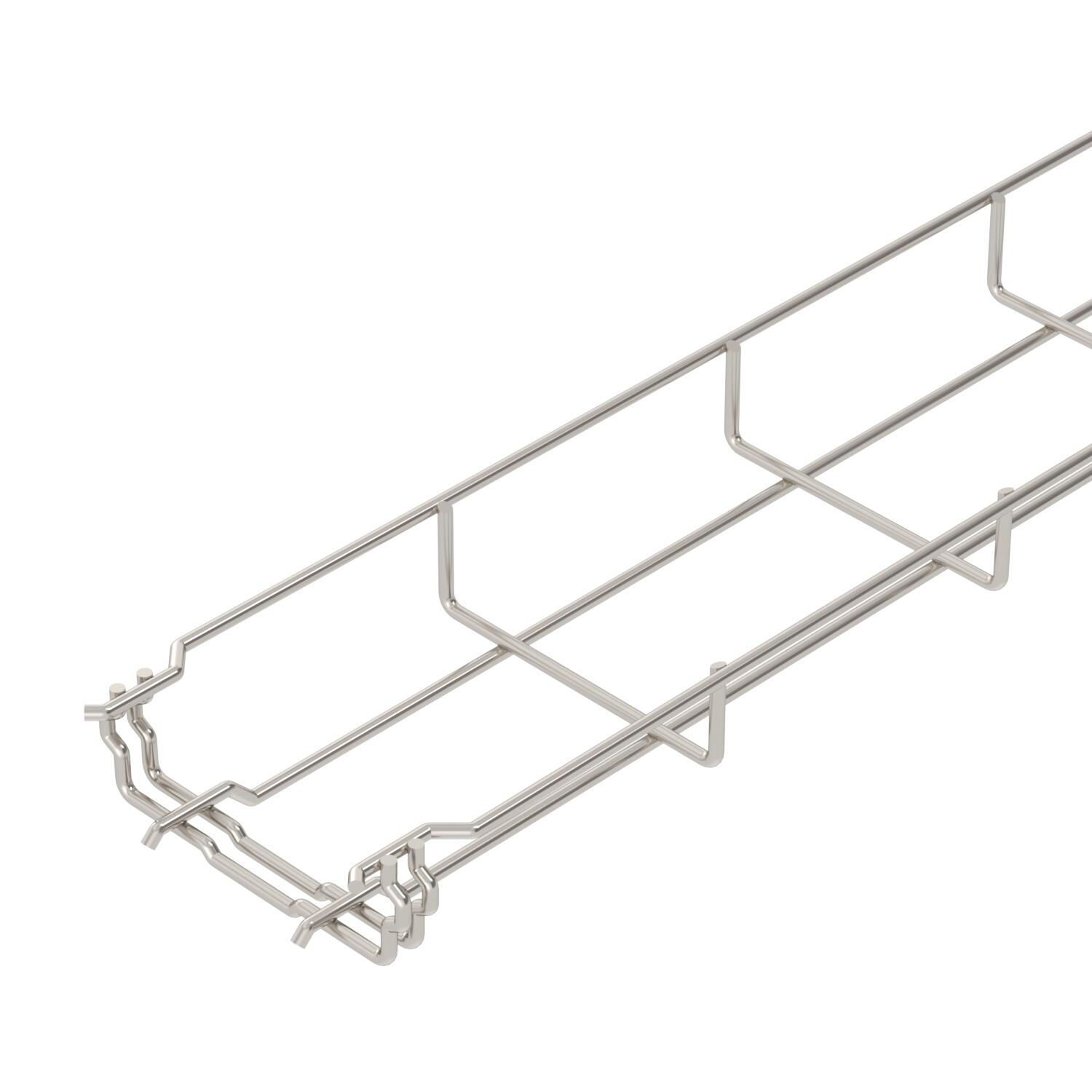

Lankahylly GR-Magic® 35 A4
Tuotenro 6000087 | EAN-numero 4012195360759
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Lankahyllyssä on jatkopää johon hylly liitetään painamalla ilman lisäosia. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).
-
- Tekniset tiedot
-
Tekniset tiedot

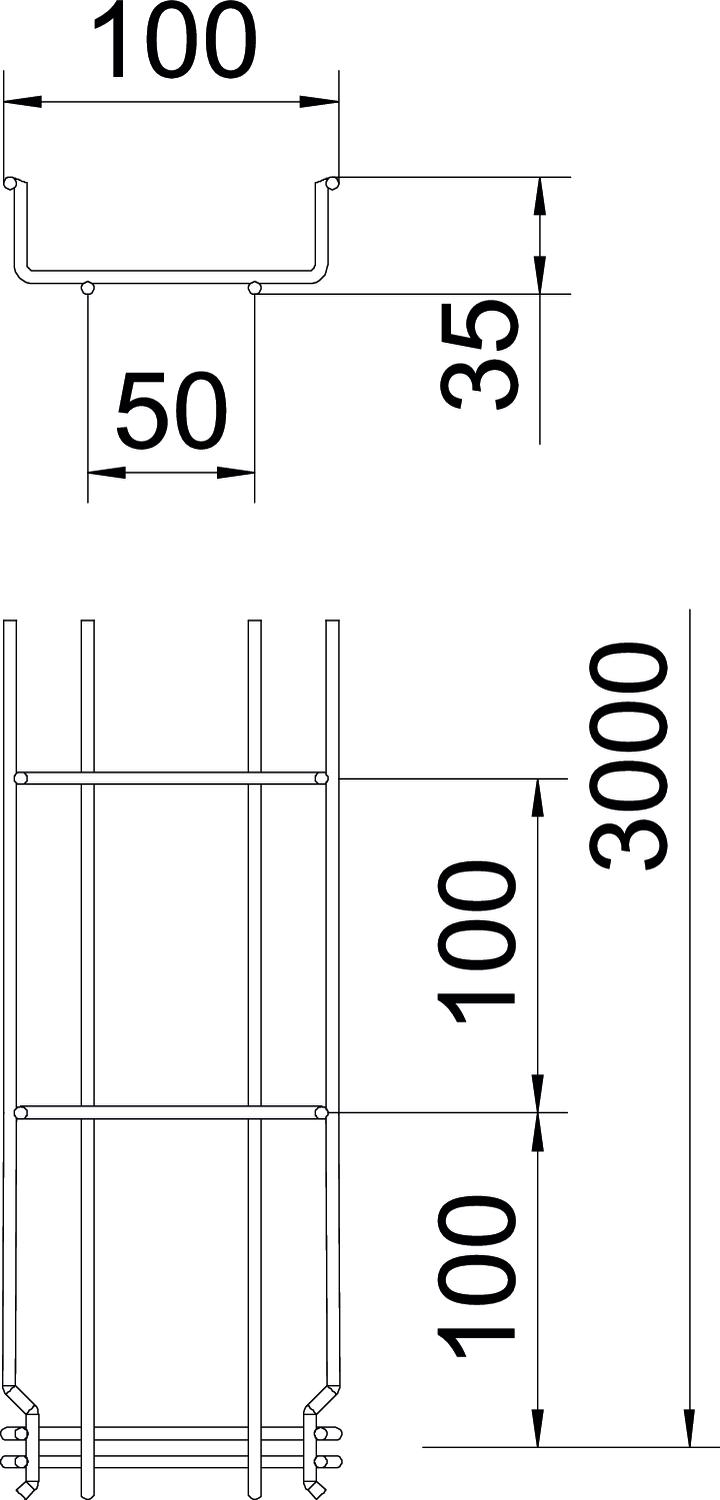

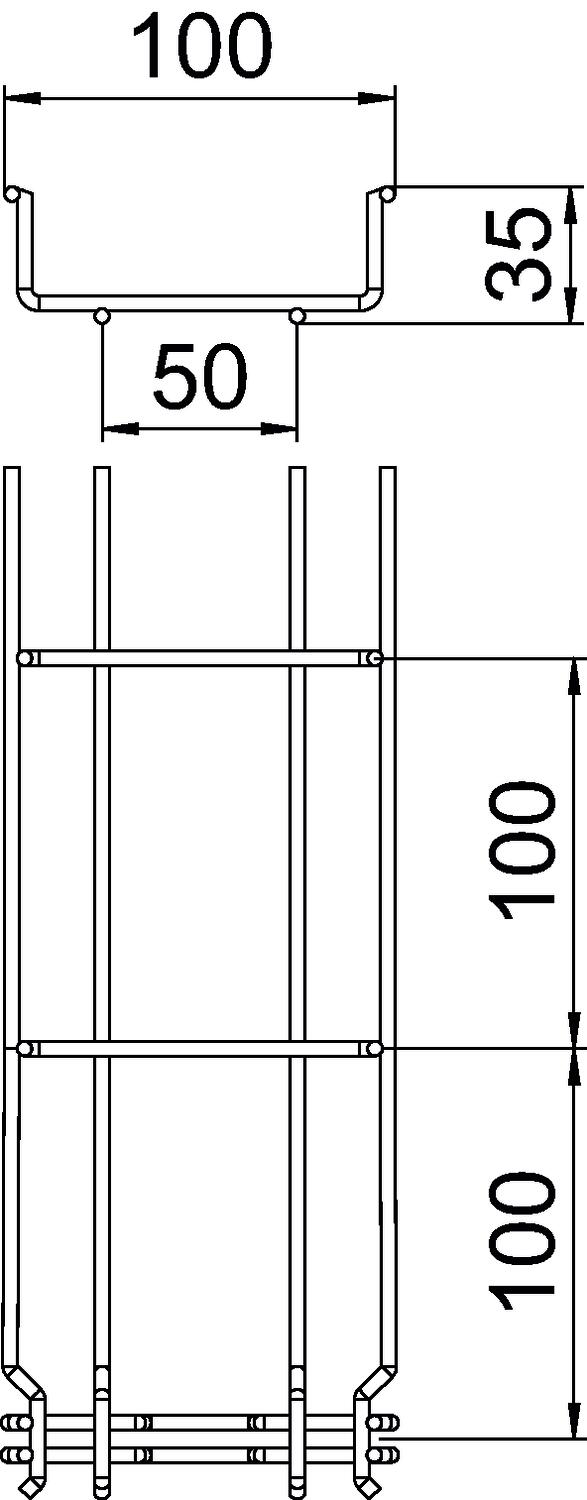

CO2-jalanjälki (GWP) kehdosta portille 2,5442 kg CO2e / 1 Metri Hyötypoikkipinta 23 cm² Hyötypoikkipinta 3500 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 35x100x3000 Korkeus 1,38 in Korkeus 35 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta B 100 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 3,94 in Pohjamitta 100 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,25 kN/m Tukiväli 1,5 m 0,11 kN/m Tukiväli 2,0 m 0,1 kN/m Väri ruostumaton teräs Tekniset tiedot
Lankahyllyn GRM 35 kuormituskaavio
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale A4
GEV 36 A4 1465253 6016764 10 Kappale - Lataukset
-
Tietolehti GRM 35 100 A4 / 6000087 , 0.26MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM 35 100 A4 / 6000087 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 35 100 A4 / 6000087 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 35 100 A4 / 6000087 , 0.13MB , pdfYmpäristötuoteseloste (EPD) GRM 35 100 A4 / 6000087 , 1.48MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 0.27MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdf
