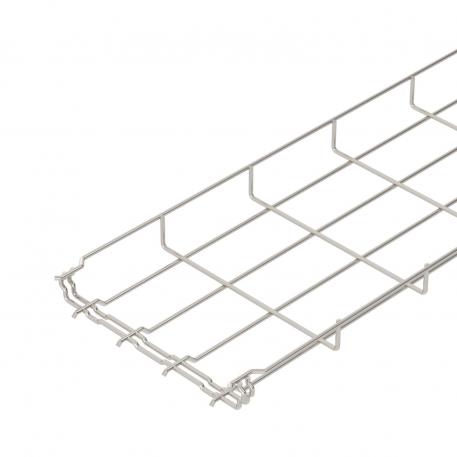

Lankahylly GR-Magic® 35 A4
Tuotenro 6000090 | EAN-numero 4012195360773
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.

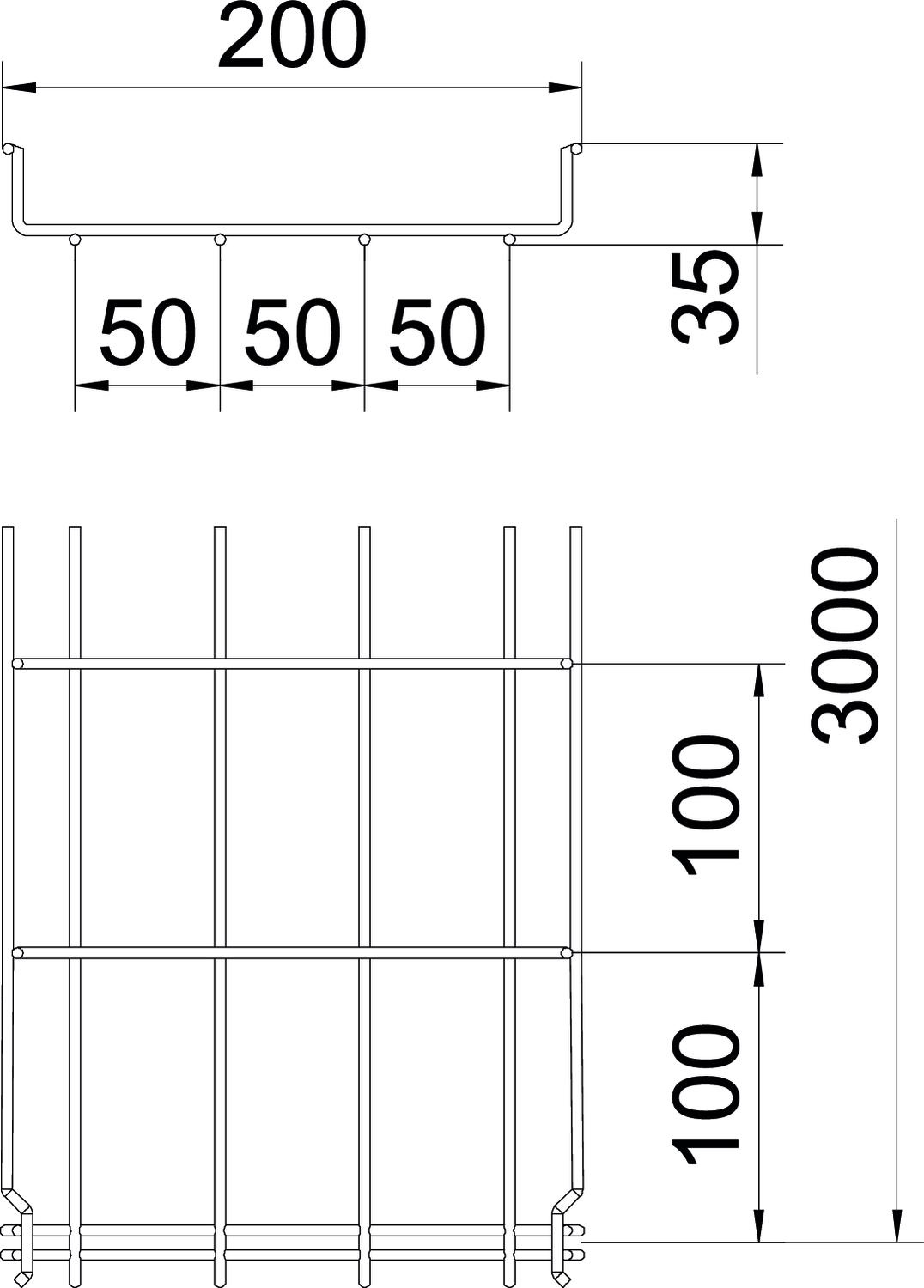

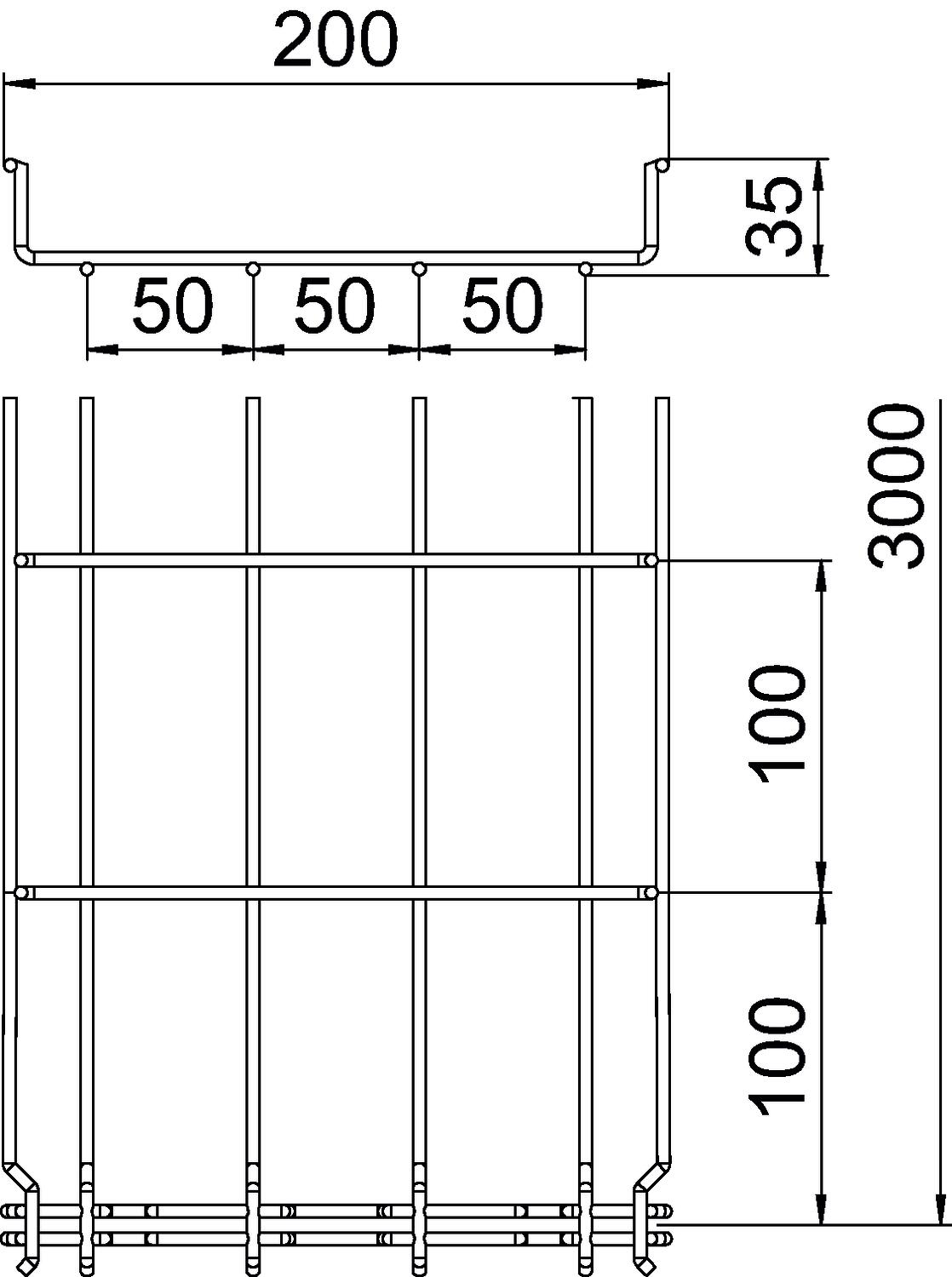

Lankahyllyssä on jatkopää johon hylly liitetään painamalla ilman lisäosia. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).
-
- Tekniset tiedot
-
Tekniset tiedot
CO2-jalanjälki (GWP) kehdosta portille 3,8725 kg CO2e / 1 Metri Hyötypoikkipinta 50,1 cm² Hyötypoikkipinta 7000 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 35x200x3000 Korkeus 35 mm Korkeus 1,38 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs, ruostumaton 1.4401 Mitta B 200 mm Palonkestävyys ei Pinta kirkas, jälkikäsitelty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 7,87 in Pohjamitta 200 mm Profiilimuoto U-muoto Ruostumaton teräs, peitattu kyllä Ruuviton liitin kyllä Tukiväli 1,0 m 0,3 kN/m Tukiväli 1,5 m 0,14 kN/m Tukiväli 2,0 m 0,1 kN/m Väri ruostumaton teräs Tekniset tiedot
Lankahyllyn GRM 35 kuormituskaavio
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
