Lankahylly GR-Magic® 35 G

Tuotenro 6000066 | EAN-numero 4012195037194

3000 mm
35 mm
ei
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus

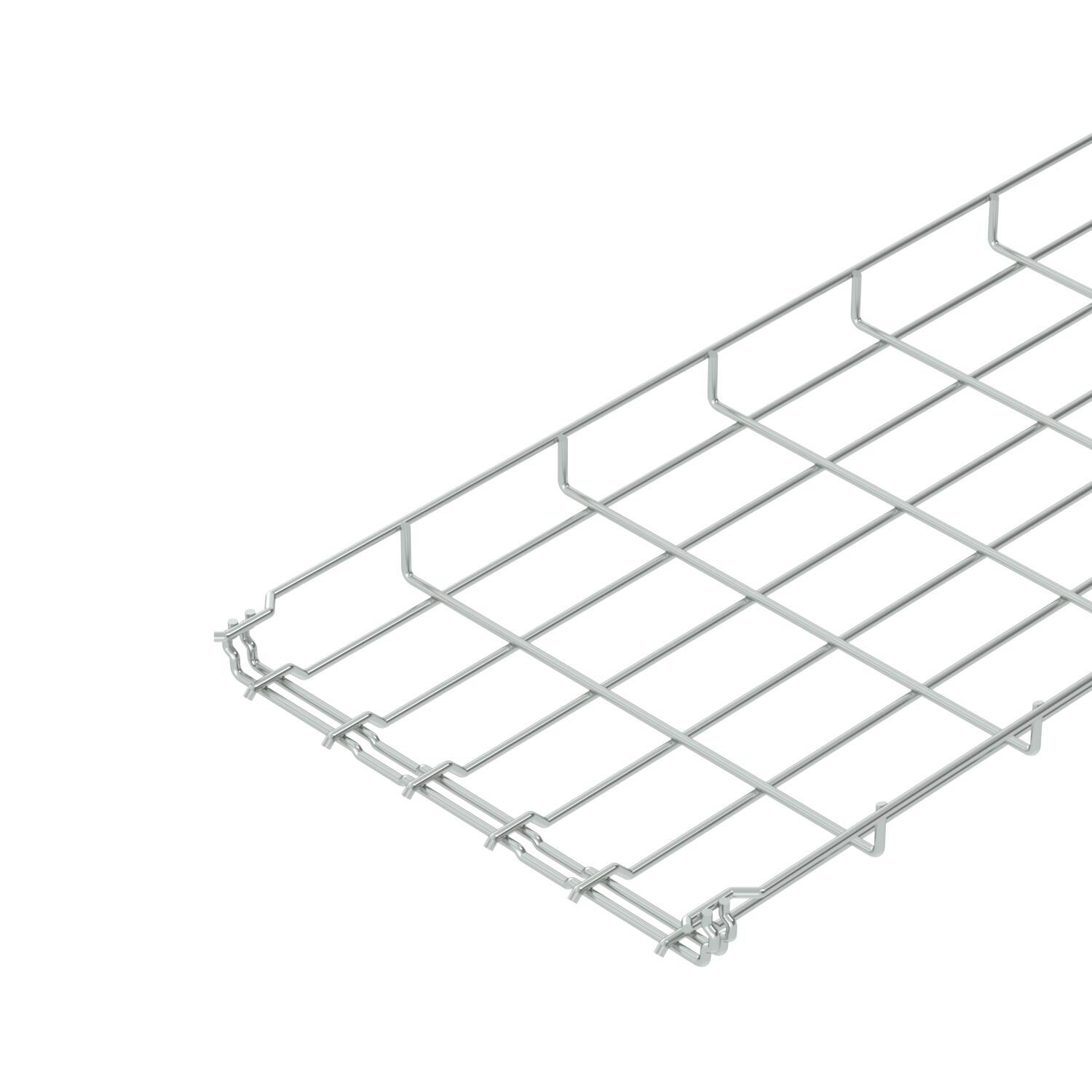

Lankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille 2,9635 kg CO2e / 1 Metri
Hyötypoikkipinta 71,3 cm²
Hyötypoikkipinta 10500 mm²
Integroitu väliseinä ilman
Kaapelihyllyjen jatkokappaletyyppi Painolukitus

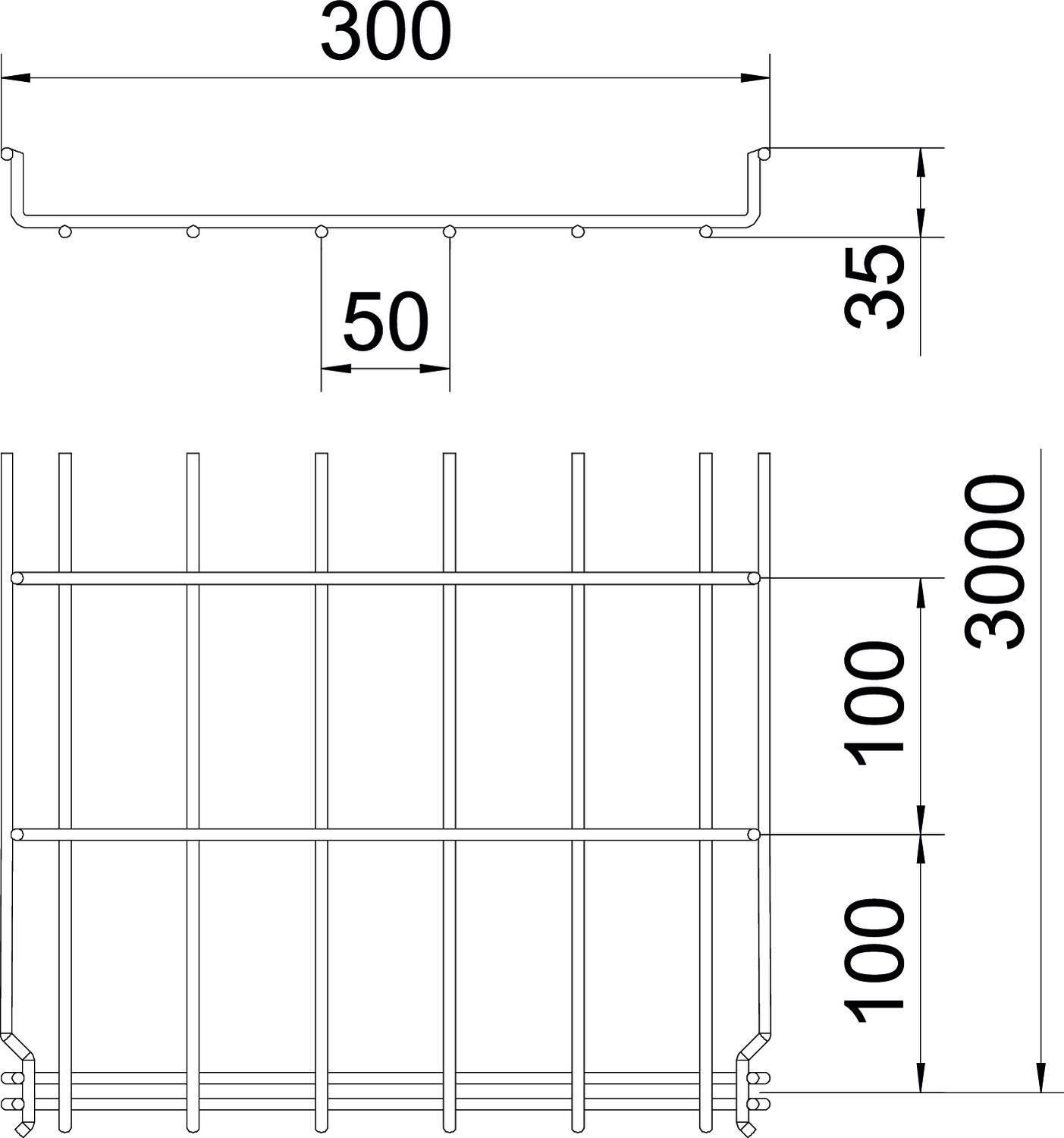

Koko 35x300x3000
Korkeus 35 mm
Korkeus 1 in
Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II
Langan halkaisija 4,8 mm
Liittimen malli integroitu jatkokappale
Materiaali teräs
Mitta B 300 mm
Palonkestävyys ei
Pinta galvaanisesti sinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 11,81 in
Pohjamitta 300 mm
Profiilimuoto U-muoto
Ruostumaton teräs, peitattu ei
Ruuviton liitin kyllä
Tukiväli 1,0 m 0,75 kN/m
Tukiväli 1,5 m 0,22 kN/m
Tukiväli 2,0 m 0,15 kN/m
Väri sinkki

Tekniset tiedot

Lankahyllyn GRM 35 kuormituskaavio

Lankahyllyn GRM 35 kuormituskaavio
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Korkeus Langan halkaisija Hyötypoikkipinta Palonkestävyys Tuotenro Määrä pienin myyntiyksikkö
GRM 35 50 G 3000 mm 50 mm 35 mm 3,9 mm 9,4 cm² ei 6000060
3 m
GRM 35 100 G 3000 mm 100 mm 35 mm 3,9 mm 23 cm² ei 6000062
3 m
GRM 35 150 G 3000 mm 150 mm 35 mm 3,9 mm 36,6 cm² ei 6000063
3 m
GRM 35 200 G 3000 mm 200 mm 35 mm 3,9 mm 50,1 cm² ei 6000064
3 m
GRM 35 300 G 3000 mm 300 mm 35 mm 4,8 mm 71,3 cm² ei 6000066
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale G Kulmakappale G GEV 36 G 1462335 6016715
20 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 30 FS Väliseinä 30 FS TSG 30 FS 1464704 6062050
3 m
Kiinnityskappale KS KR Kiinnityskappale KS KR KS GR A2 1464711 6062282
30 Kappale
Taivutussuoja  FS Taivutussuoja FS KAB GR FS ----- 6220139
10 Kappale
Lataukset

Lataus

Lataus
Lataus
Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus GRM 35 300 G / 6000066 , 0.13MB , pdf
Lataus
Ympäristötuoteseloste (EPD) GRM 35 300 G / 6000066 , 1.48MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus GRM 35 300 G / 6000066 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus GRM 35 300 G / 6000066 , 0.13MB , pdf

Lataus
Lataus
Lataus

GRM 35 300 G / 6000066
