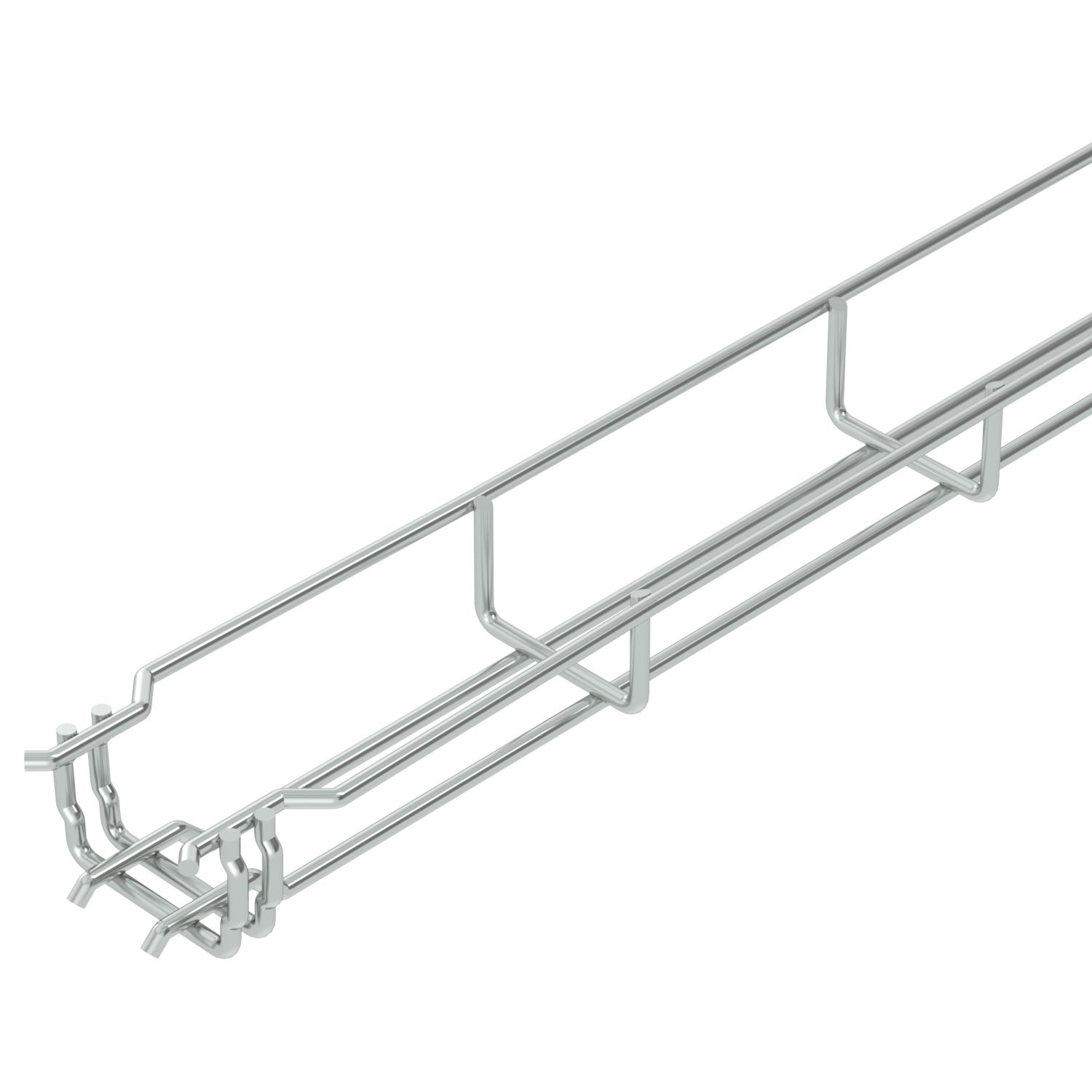

Lankahylly GR-Magic® 35 G
Tuotenro 6000060 | EAN-numero 4012195624813
- Tuotteen kuvaus
-
Tuotteen kuvausLankahylly jatkopäällä sivumitalla 35 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
-
- Tekniset tiedot
-
Tekniset tiedot
CO2-jalanjälki (GWP) kehdosta portille 0,8706 kg CO2e / 1 Metri Hyötypoikkipinta 9,4 cm² Hyötypoikkipinta 1750 mm² Integroitu väliseinä ilman Kaapelihyllyjen jatkokappaletyyppi Painolukitus Koko 35x50x3000 Korkeus 1 in Korkeus 35 mm Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Langan halkaisija 3,9 mm Liittimen malli integroitu jatkokappale Materiaali teräs Mitta B 52 mm Palonkestävyys ei Pinta galvaanisesti sinkitty Pitkän kannatusvälin malli ei Pituus 3000 mm Pohjamitta 50 mm Pohjamitta 1,97 in Profiilimuoto U-muoto Ruostumaton teräs, peitattu ei Ruuviton liitin kyllä Tukiväli 1,0 m 0,25 kN/m Tukiväli 1,5 m 0,11 kN/m Tukiväli 2,0 m 0,1 kN/m Väri sinkki Tekniset tiedot

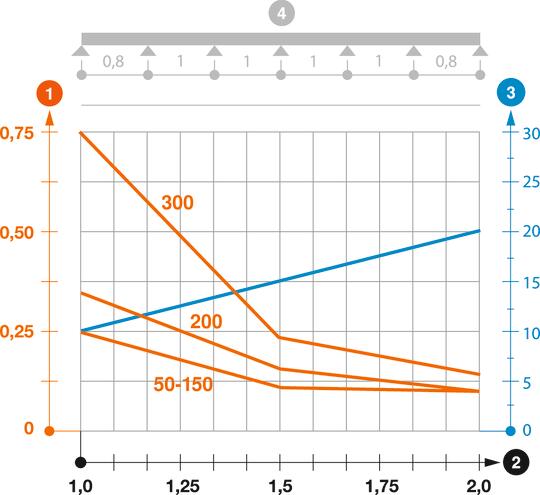

Lankahyllyn GRM 35 kuormituskaavio
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kulmakappale G
GEV 36 G 1462335 6016715 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Väliseinä 30 FS
TSG 30 FS 1464704 6062050 3 m
Kiinnityskappale KS KR
KS GR A2 1464711 6062282 30 Kappale
Taivutussuoja FS
KAB GR FS ----- 6220139 10 Kappale - Lataukset
-
Tietolehti GRM 35 50 G / 6000060 , 0.30MB , pdfMainoslehtinen Lukittuva kansi , 2.00MB , pdfMainoslehtinen G mesh cable tray Magic® , 0.68MB , pdfEU-vaatimustenmukaisuusvakuutus GRM 35 50 G / 6000060 , 0.13MB , pdfYmpäristötuoteseloste (EPD) GRM 35 50 G / 6000060 , 1.48MB , pdfUK-vaatimustenmukaisuusvakuutus GRM 35 50 G / 6000060 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus GRM 35 50 G / 6000060 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GRM 35 50 G / 6000060 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GRM , 0.50MB , pdfMerkkihyväksyntä RINA-merkkihyväksyntä GRM , 0.61MB , pdfSertifikaatti ABS Tyyppihyväksyntätodistus GRM , 0.09MB , pdfValintaohje GR-Magic® , 2.00MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje Lankahyllyt , 9.52MB , pdf
