Lankahylly GR-Magic® 55 A2 3000 | 400 | 55 | 4,8 | 175 | kyllä

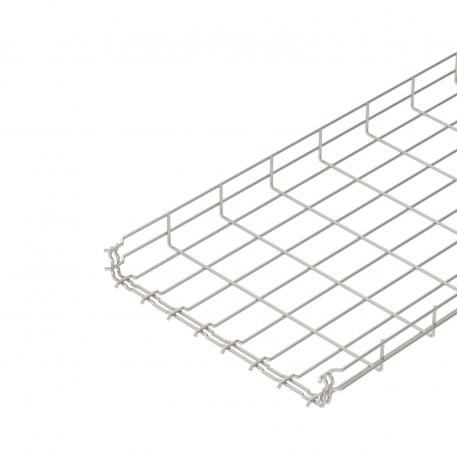

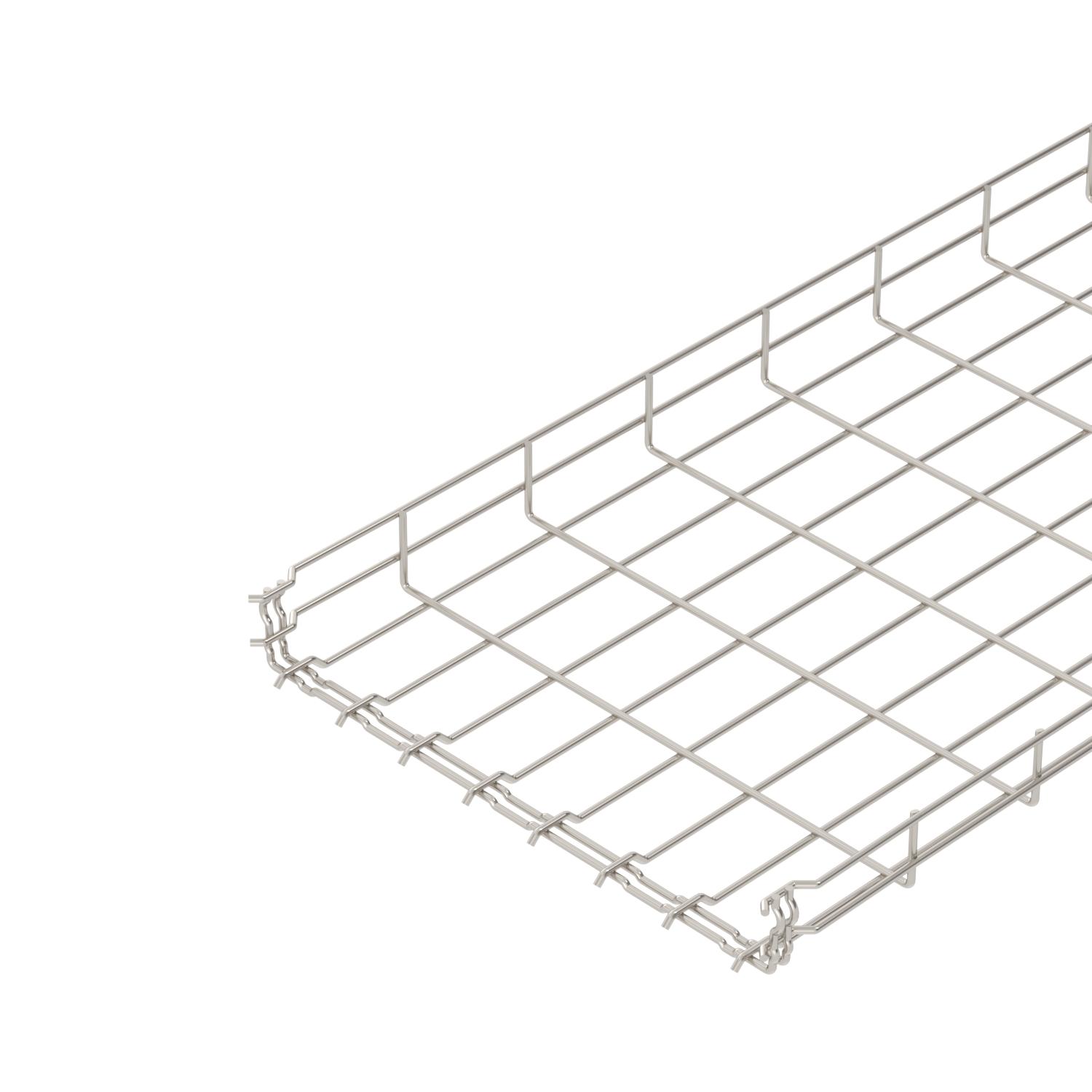

Lankahylly GR-Magic® 55 A2

Tuotenro 6001080 | EAN-numero 4012196102198 | Sähkönro 1464728

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Korkeus	55 mm

Langan halkaisija

Hyötypoikkipinta

Palonkestävyys

Tuotteen kuvaus

Tuotteen kuvaus

Lankahylly pikajatkolla sivumitta 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.

Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).

Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille	11,7821 kg CO2e / 1 Metri
Hyötypoikkipinta	17500 mm²
Hyötypoikkipinta	175 cm²
Integroitu väliseinä	ilman
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus

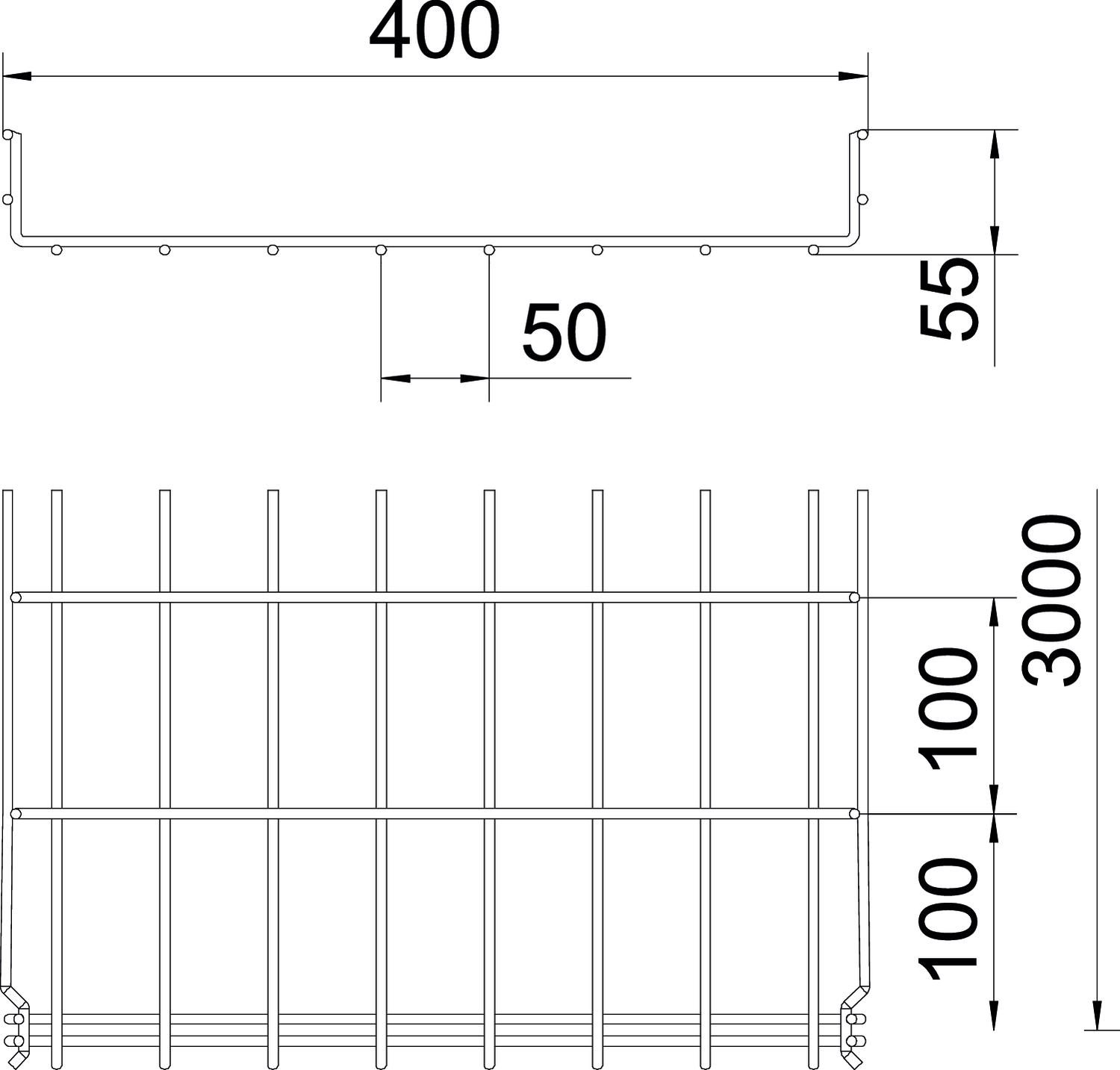

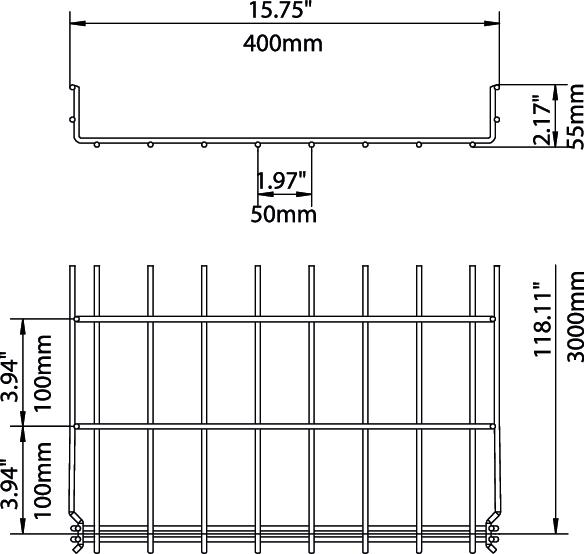

Koko	55x400x3000
Korkeus	2,17 in
Korkeus	55 mm
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Langan halkaisija	4,8 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs, ruostumaton 1.4301
Mitta B	400 mm
Mitta H	58 mm

Palonkestävyys	kyllä
Pinta	kirkas, jälkikäsitelty
Pituus	3000 mm
Pohjamitta	400 mm
Pohjamitta	16 in
Profiilimuoto	U-muoto
Ruostumaton teräs, peitattu	kyllä
Ruuviton liitin	kyllä
Tukiväli 1,0 m	0,9 kN/m
Tukiväli 1,5 m	0,6 kN/m
Tukiväli 2,0 m	0,3 kN/m
Tukiväli 2,5 m	0,25 kN/m
Väri	ruostumaton teräs

Tekniset tiedot

Kuormituskaavio, lankahylly GRM 55 VA

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Langan halkaisija	Hyötypoikkipinta	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
GRM 55 50 A2	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	kyllä	1464721	6001070	m	3 m
GRM 55 100 A2	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	kyllä	1464722	6001072	m	3 m
GRM 55 150 A2	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	kyllä	1464724	6001074	m	3 m
GRM 55 200 A2	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	kyllä	1464726	6001076	m	3 m
GRM 55 300 A2	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	kyllä	1464727	6001078	m	3 m
GRM 55 400 A2	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	kyllä	1464728	6001080	m	3 m
GRM 55 500 A2	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	1464729	6001082	m	3 m
GRM 55 600 A2	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	-----	6001085	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kulmakappale A2	GEV 36 A2	1464732	6016731	Kappale	20 Kappale

Asennustarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Väliseinä 45 A2	TSG 45 A2	1464708	6062025	m	3 m
Kiinnityskappale KS KR	KS GR A2	1464711	6062282	Kappale	30 Kappale
Taivutussuoja A2	KAB GR A2	-----	6220145	Kappale	10 Kappale
