Lankahylly GR-Magic® 55 FT 3000 | 150 | 55 | 3,9 | 63 | kyllä

Lankahylly GR-Magic® 55 FT

Tuotenro 6001418 | EAN-numero 4012196078912 | Sähkönro 1464374

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Korkeus	55 mm

Langan halkaisija

Hyötypoikkipinta

Palonkestävyys

Tuotteen kuvaus

Tuotteen kuvaus

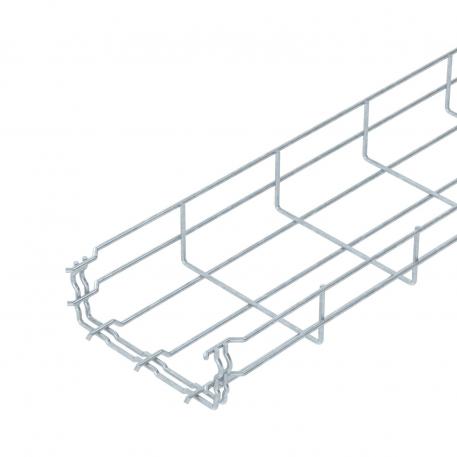

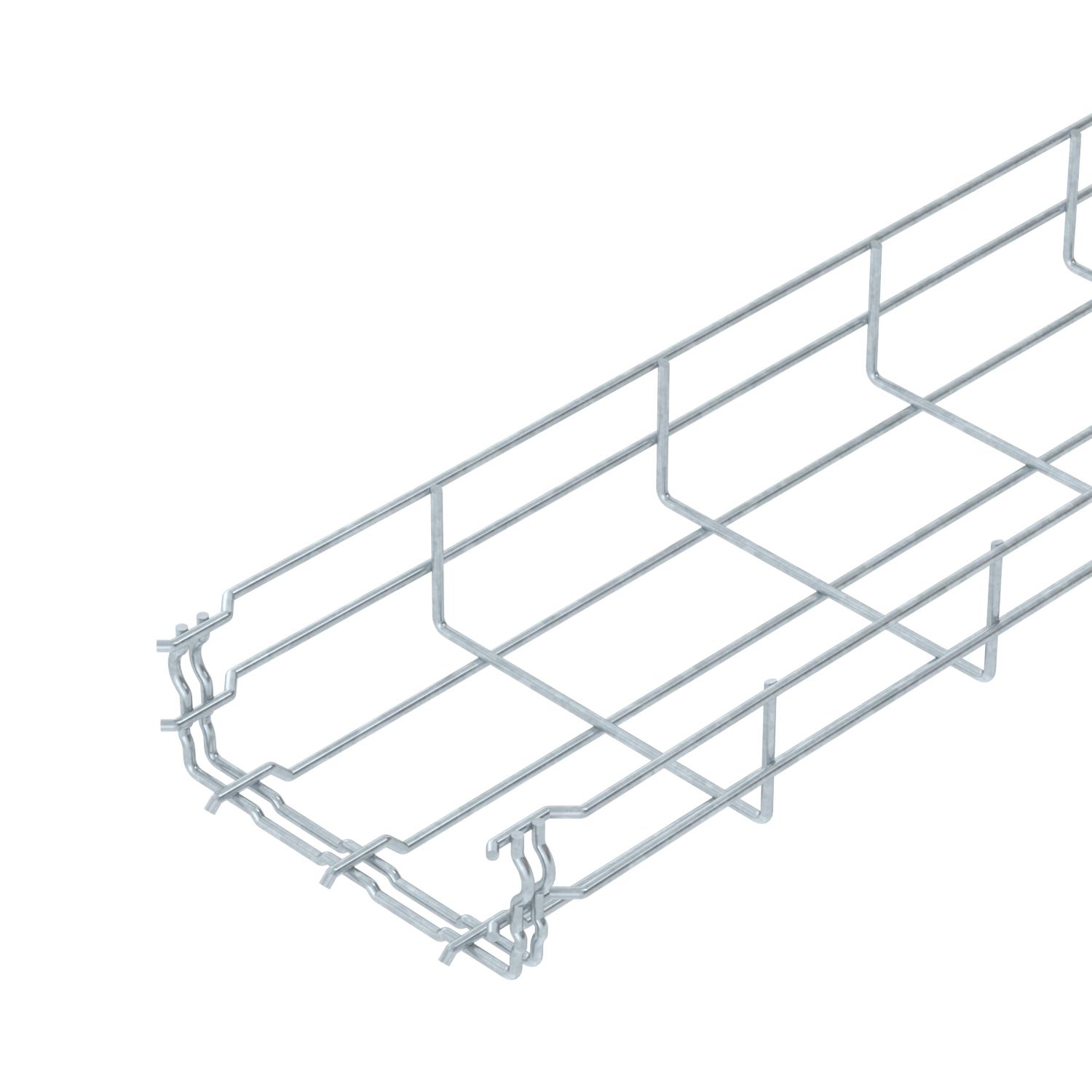

Lankahylly jatkopäällä sivumitalla 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Tarkat tiedot UL-luokituksesta löytyvät asianomaisesta hyväksynnästä.

Lankahyllyssä on jatkopää johon hylly liitetään painamalla, joten ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).

Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta	6300 mm²
Hyötypoikkipinta	63 cm²
Integroitu väliseinä	ilman
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus
Koko	55x150x3000
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Langan halkaisija	3,9 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs

Palonkestävyys	kyllä
Palosuojaus	Palonkestävät johtojärjestelmät, levy- ja tikashyllyt
Pinta	= upottamalla kuumasinkitty
Pitkän kannatusvälin malli	ei
Profiilimuoto	U-muoto
Ruostumaton teräs, peitattu	ei
Ruuviton liitin	kyllä
Väri	sinkki

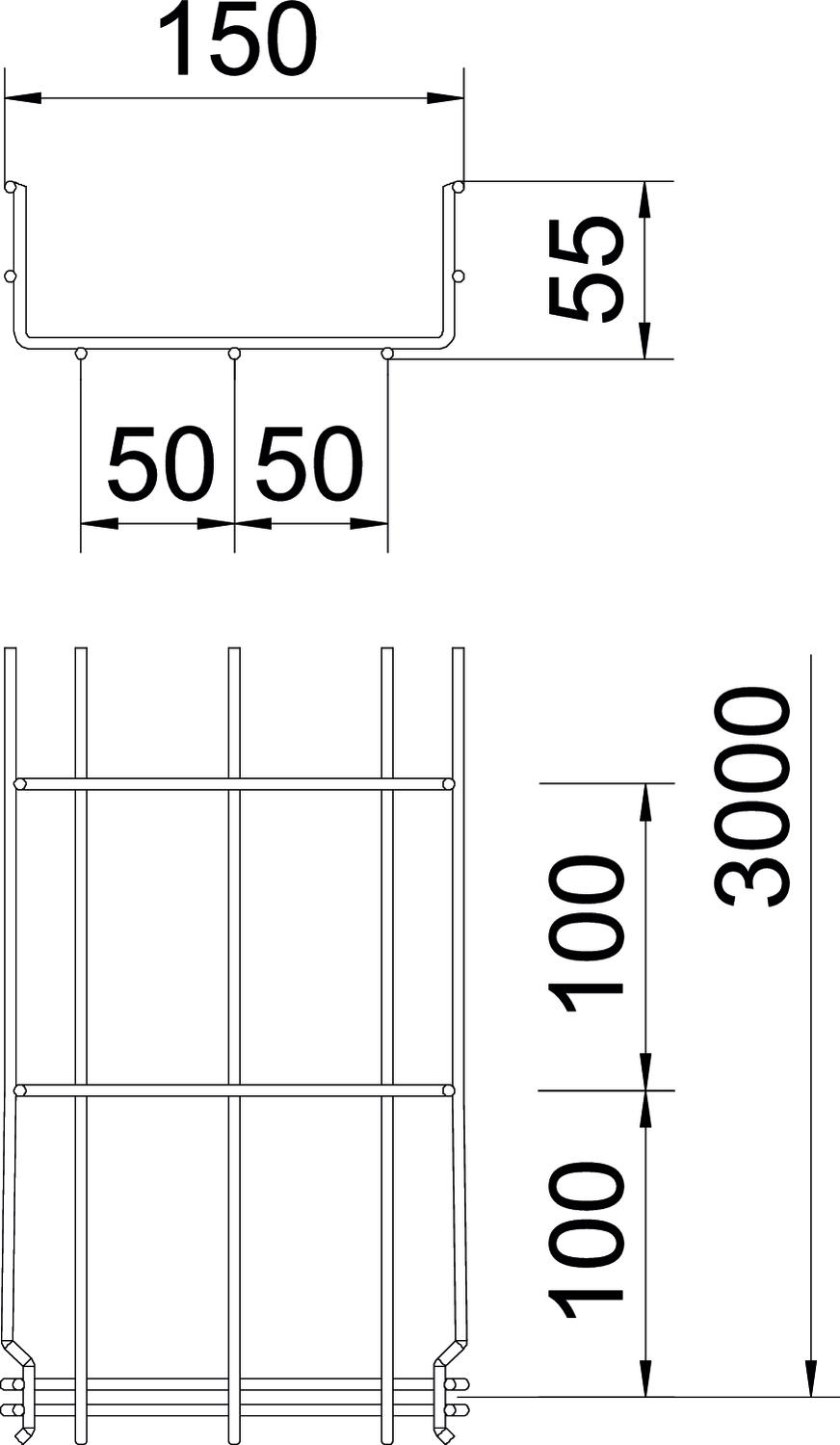

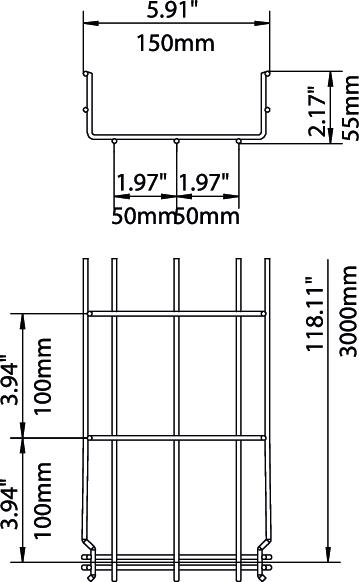

Mitat

Korkeus	55 mm
Korkeus	2,17 in
Mitta B	150 mm
Mitta H	58 mm

Pituus	3000 mm
Pohjamitta	150 mm
Pohjamitta	5,91 in

Kuormitukset

Tukiväli 1,0 m	0,35 kN/m
Tukiväli 1,5 m	0,2 kN/m

Tukiväli 2,0 m	0,1 kN/m
Tukiväli 2,5 m	0,1 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	1,8559 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	1,8559 kg CO₂e

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Tekniset tiedot

Kuormitustaulukko, lankahylly GRM 55

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Langan halkaisija	Hyötypoikkipinta	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
GRM 55 50 FT	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	kyllä	1463051	6001415	m	3 m
GRM 55 100 FT	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	kyllä	1464373	6001416	m	3 m
GRM 55 150 FT	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	kyllä	1464374	6001418	m	3 m
GRM 55 200 FT	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	kyllä	1464375	6001420	m	3 m
GRM 55 200 4.8FT	3000 mm	200 mm	55 mm	4,8 mm	87 cm²	kyllä	-----	6001421	m	3 m
GRM 55 300 FT	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	kyllä	1464376	6001424	m	3 m
GRM 55 400 FT	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	kyllä	1464377	6001428	m	3 m
GRM 55 500 FT	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	1464378	6001432	m	3 m
GRM 55 600 FT	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	1464348	6001436	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kulmajatko FT	GEV 36 FT	1462308	6016723	Kappale	20 Kappale

Asennustarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kiinnityskappale KS KR	KS GR A2	1464711	6062282	Kappale	30 Kappale
Väliseinä 45 DD	TSG 45 DD	1462840	6062321	m	3 m
Taivutussuoja FT	KAB GR FT	-----	6220142	Kappale	10 Kappale
Sovitin pyöröjohdinkiinnikkeelle lankahyllyihin	165 MBG HGRM	1415984	5218886	Kappale	50 Kappale
