Lankahylly GR-Magic® 55 G 3000 | 50 | 55 | 3,9 | 16 | kyllä

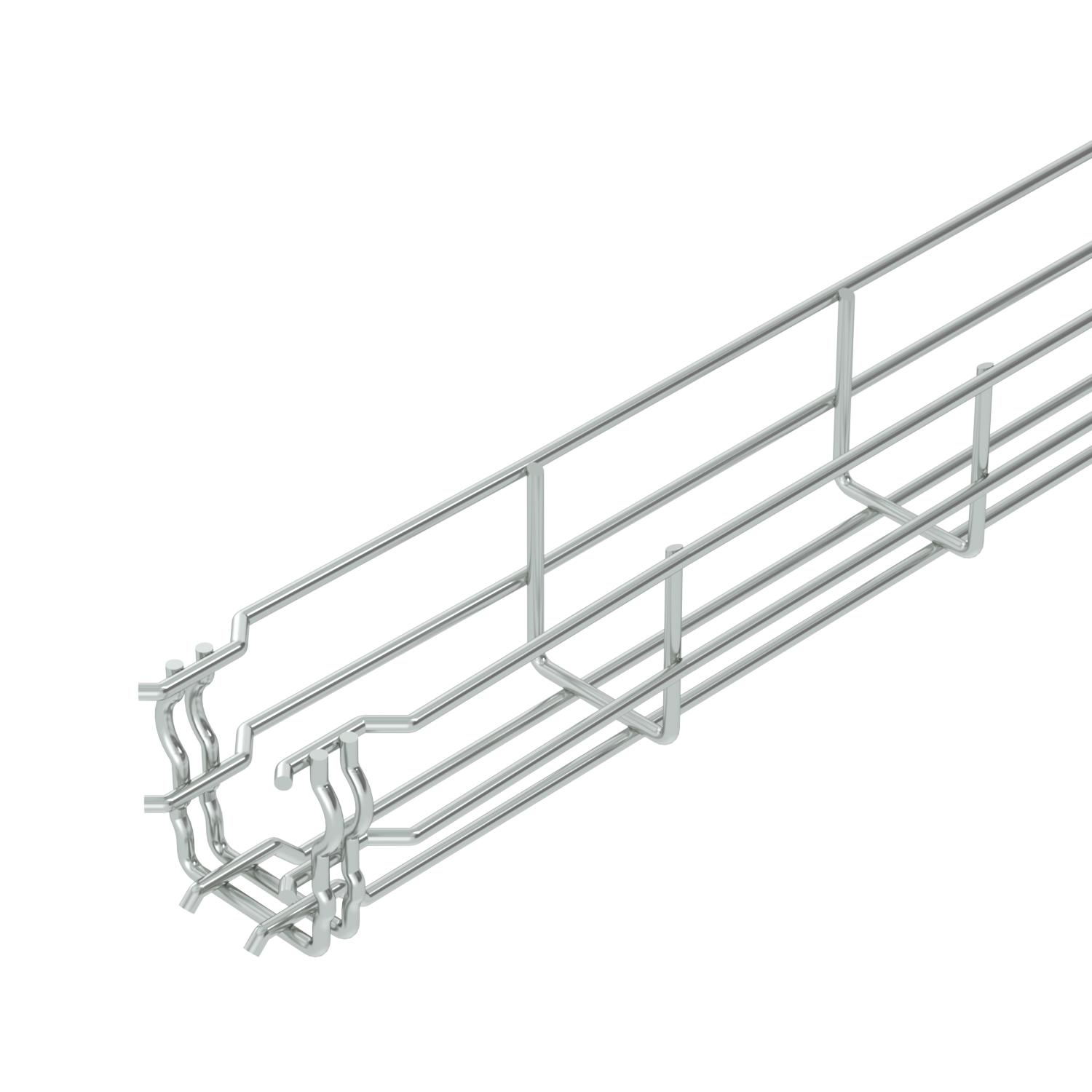

Lankahylly GR-Magic® 55 G

Tuotenro 6001441 | EAN-numero 4012195430957 | Sähkönro 1463041

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Korkeus	55 mm

Langan halkaisija

Hyötypoikkipinta

Palonkestävyys

Tuotteen kuvaus

Tuotteen kuvaus

Lankahylly pikajatkolla sivun korkeus 55 mm.
Sähkömagneettinen suojaus 15 dB, kannella 25 dB.
Tarkat tiedot UL-luokituksesta löytyvät asianomaisesta hyväksynnästä.

Lankahyllyssä on pikajatko johon hylly liitetään painamalla, joten jatkamiseen ei tarvita jatkokappaleita. Hyllyn silmäkoko on 50 x 100 mm (poikkeuksena GRM 55/50 = 20 x 100 mm).

Testattu palonkestävään asennukseen DIN 4102 osan 12 mukaan (tyypit: GRM 55 200 4.8 G, GRM 55 300 G, GRM 55 400 G), asennus ja -parametrit voimassa olevan testaustodistuksen mukaisesti).

Testattu asennukseen palonkestävien alaslaskettujen kattojen yläpuolelle (tyyppi: GRM 55 100 G, GRM 55 200 G, GRM 55 300 G, GRM 55 400 G), kestää 30 minuutin palokuormituksen, asennus ja -parametrit palonkestävyydestä annettujen asiantuntijalausuntojen mukaisesti).

Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille	1,2752 kg CO2e / 1 Metri
Hyötypoikkipinta	1600 mm²
Hyötypoikkipinta	16 cm²
Integroitu väliseinä	ilman
Kaapelihyllyjen jatkokappaletyyppi	Painolukitus

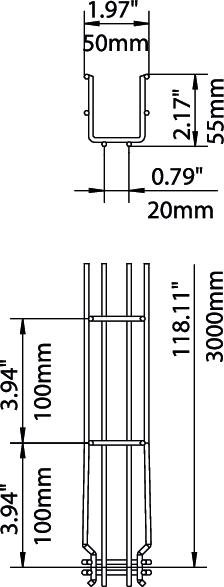

Koko	55x50x3000
Korkeus	2,17 in
Korkeus	55 mm
Kuormitustestityyppi IEC 61537 mukaisesti	tyyppi II
Langan halkaisija	3,9 mm
Liittimen malli	integroitu jatkokappale
Materiaali	teräs
Mitta B	52 mm
Mitta H	58 mm
Palonkestävyys	kyllä

Palosuojaus	Johtojärjestelmien asennus alaslaskettujen kattojen yläpuolelle
Pinta	galvaanisesti sinkitty
Pitkän kannatusvälin malli	ei
Pituus	3000 mm
Pohjamitta	50 mm
Pohjamitta	1,97 in
Profiilimuoto	U-muoto
Ruostumaton teräs, peitattu	ei
Ruuviton liitin	kyllä
Tukiväli 1,0 m	0,35 kN/m
Tukiväli 1,5 m	0,2 kN/m
Tukiväli 2,0 m	0,1 kN/m
Tukiväli 2,5 m	0,1 kN/m
Väri	sinkki

Tekniset tiedot

Kuormitustaulukko, lankahylly GRM 55

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Korkeus	Langan halkaisija	Hyötypoikkipinta	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
GRM 55 50 G	3000 mm	50 mm	55 mm	3,9 mm	16 cm²	kyllä	1463041	6001441	m	3 m
GRM 55 100 G	3000 mm	100 mm	55 mm	3,9 mm	40 cm²	kyllä	1463042	6001442	m	3 m
GRM 55 150 G	3000 mm	150 mm	55 mm	3,9 mm	63 cm²	kyllä	1462423	6001444	m	3 m
GRM 55 200 G	3000 mm	200 mm	55 mm	3,9 mm	87 cm²	kyllä	1463046	6001446	m	3 m

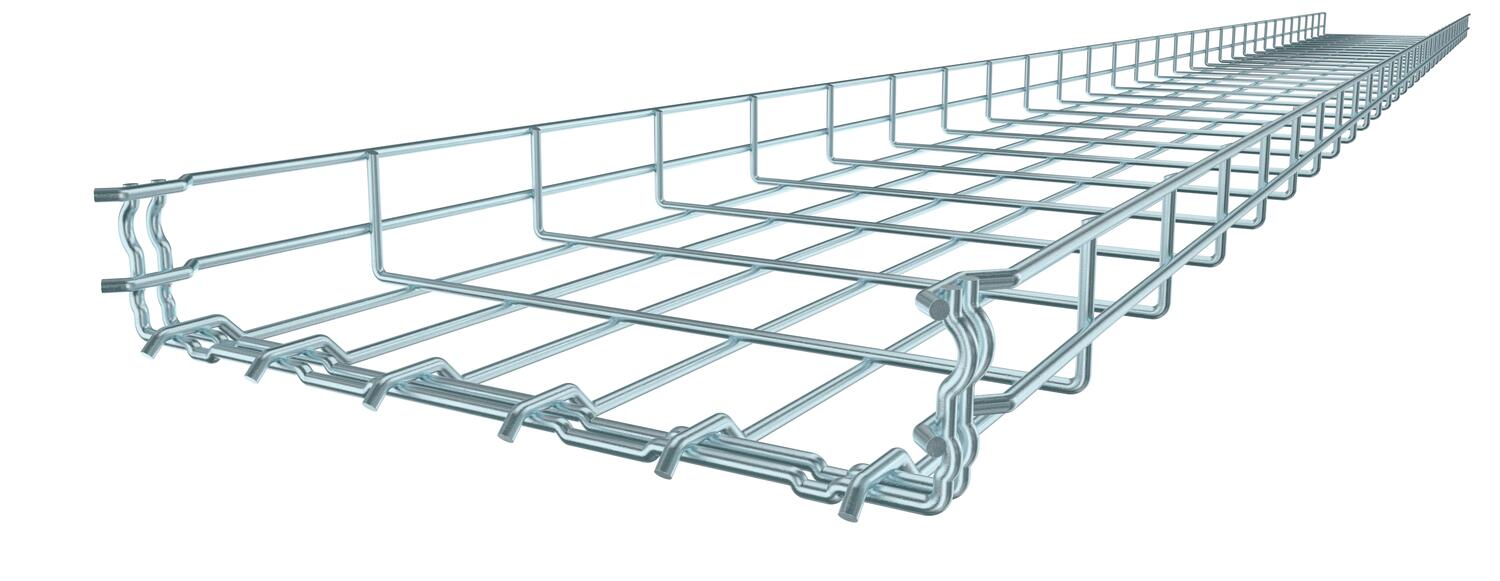

GRM 55 300 G	3000 mm	300 mm	55 mm	4,8 mm	129 cm²	kyllä	1463048	6001448	m	3 m
GRM 55 400 G	3000 mm	400 mm	55 mm	4,8 mm	175 cm²	kyllä	1463050	6001450	m	3 m
GRM 55 500 G	3000 mm	500 mm	55 mm	4,8 mm	220 cm²	ei	1463052	6001452	m	3 m
GRM 55 600 G	3000 mm	600 mm	55 mm	4,8 mm	265 cm²	ei	1463054	6001454	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kulmakappale G	GEV 36 G	1462335	6016715	Kappale	20 Kappale

Asennustarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Väliseinä 45 FS	TSG 45 FS	1464705	6062033	m	3 m
Kiinnityskappale KS KR	KS GR A2	1464711	6062282	Kappale	30 Kappale
Taivutussuoja FS	KAB GR FS	-----	6220139	Kappale	10 Kappale
