Lattiarasia GES9-3S liukulukituksella

Tuotenro 7405085 | EAN-numero 4012196460557

5 mm
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Lattiarasia liukulukituksella enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, asennus valurasioihin ja ontelo- ja kaksoislattioihin sisätiloissa.

Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 10 mm:iin.
Lattiarasia liukulukituksella, 3-osainen, liitinlevyn MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.

Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 10 mm:iin.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä 12
Asennusjärjestelmän tyyppi UT4
Asennussyvyys 73 mm
Avausmekanismi Liukulukitsin
CO2-jalanjälki (GWP) kehdosta portille 5,8682 kg CO2e / 1 Kappale
Floor covering thickness max. 10 mm
Hyväksynnät VDE
Johtoaukon malli Kääntyvä kaapelikansi
Kaulus kyllä
Kehyksen malli Lattiapinnoitteen suojakehys
Kestää märkäpesua ei
Kiinnitysalue D maks. 76 mm
Kiinnitysalue D min. 8 mm
Kojerasioiden lukumäärä 3
Kojerasioiden nimelliskoko 9

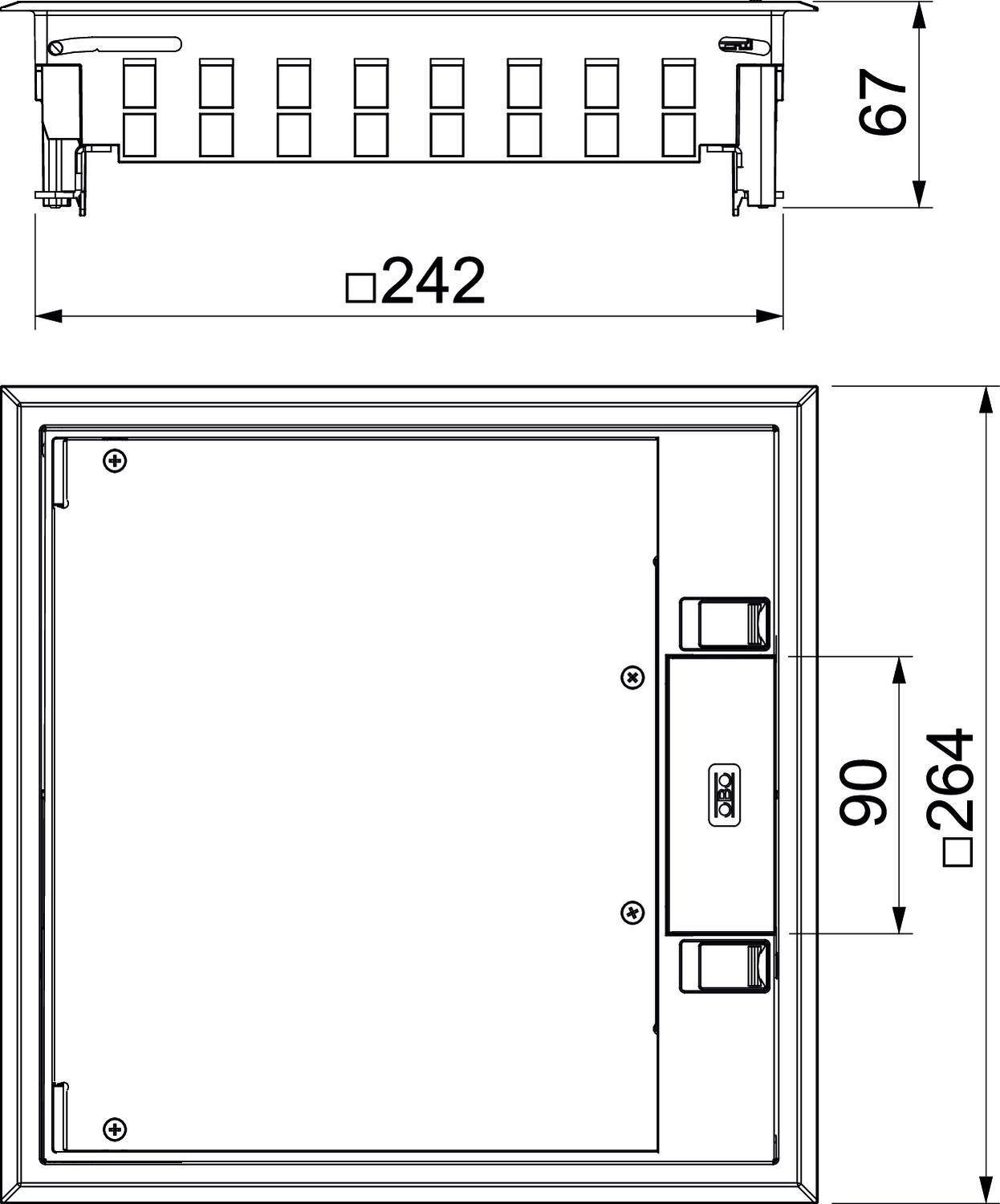

Koko 264x264x67
Korkeus 67 mm
Kotelointiluokka (IP) käytetyssä tilassa IP20
Kotelointiluokka (IP) suljetussa tilassa IP40
Lattian hoito kuiva
Lattiapinnoitesyvennyksellä kyllä
Lattiapinnoitteen paksuus 5 mm
Lattiarasia kojerasioille kyllä
Lattiataso min. 73 mm
Leveys, asennusmitat 244 mm
Leveys, ulkomitat 264 mm
Mahdollisuus asentaa tiiviste ei
Malli nelikulmainen
Malli raskaille kuormille ei
Materiaali Polyamidii
Mitta h 73 mm
Pituus, asennusmitat 244 mm
Pituus, ulkomitat 264 mm
Pystysuuntainen kuorma, pieni pinta maks. 3000 N
Pystysuuntainen kuorma, suuri pinta maks. 5000 N
Soveltuu asennettavaksi kaksoislattioihin kyllä
Soveltuu asennettavaksi korotettuun lattiaan kyllä
Soveltuu lattiakanavaan kyllä
Soveltuu lattiakanaviin kyllä
Soveltuu umpinaiseen lattiakanavaan ei
Suojaustaso IK-koodi IK08
Väri grafiitinmusta, RAL 9011
Kaikki tyypit

Kaikki tyypit

Tyyppi Lattiapinnoitteen paksuus Kojerasioiden nimelliskoko Avausmekanismi Väri Tuotenro Määrä pienin myyntiyksikkö
GES9-3B U 9011 5 mm 9 Avauskahva grafiitinmusta, RAL 9011 7405079
1 Kappale
GES9-3S U 9011 5 mm 9 Liukulukitsin grafiitinmusta, RAL 9011 7405085
1 Kappale
GESR9-2U12T 9011 5 mm R9 grafiitinmusta, RAL 9011 - 7405466
1 Kappale
GESR9 U 9011 5 mm R9 grafiitinmusta, RAL 9011 - 7405532
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kiinnityskappale Kiinnityskappale GES RV 1418731 7407536
2 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm Tietoverkkoliittimien liitinlevyt, pituus 208 mm MTU 3 ----- 7407840
1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm Kojerasia UT4, Modul 45®, pituus 208 mm UT4 45 4 1418619 7408727
1 Kappale
Lataukset

Lataus

Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus GES9-3S U 9011 / 7405085 , 0.13MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus GES9-3S U 9011 / 7405085 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus GES9-3S U 9011 / 7405085 , 0.13MB , pdf

GES9-3S U 9011 / 7405085
Lataus
