- Tuotteen kuvaus
-

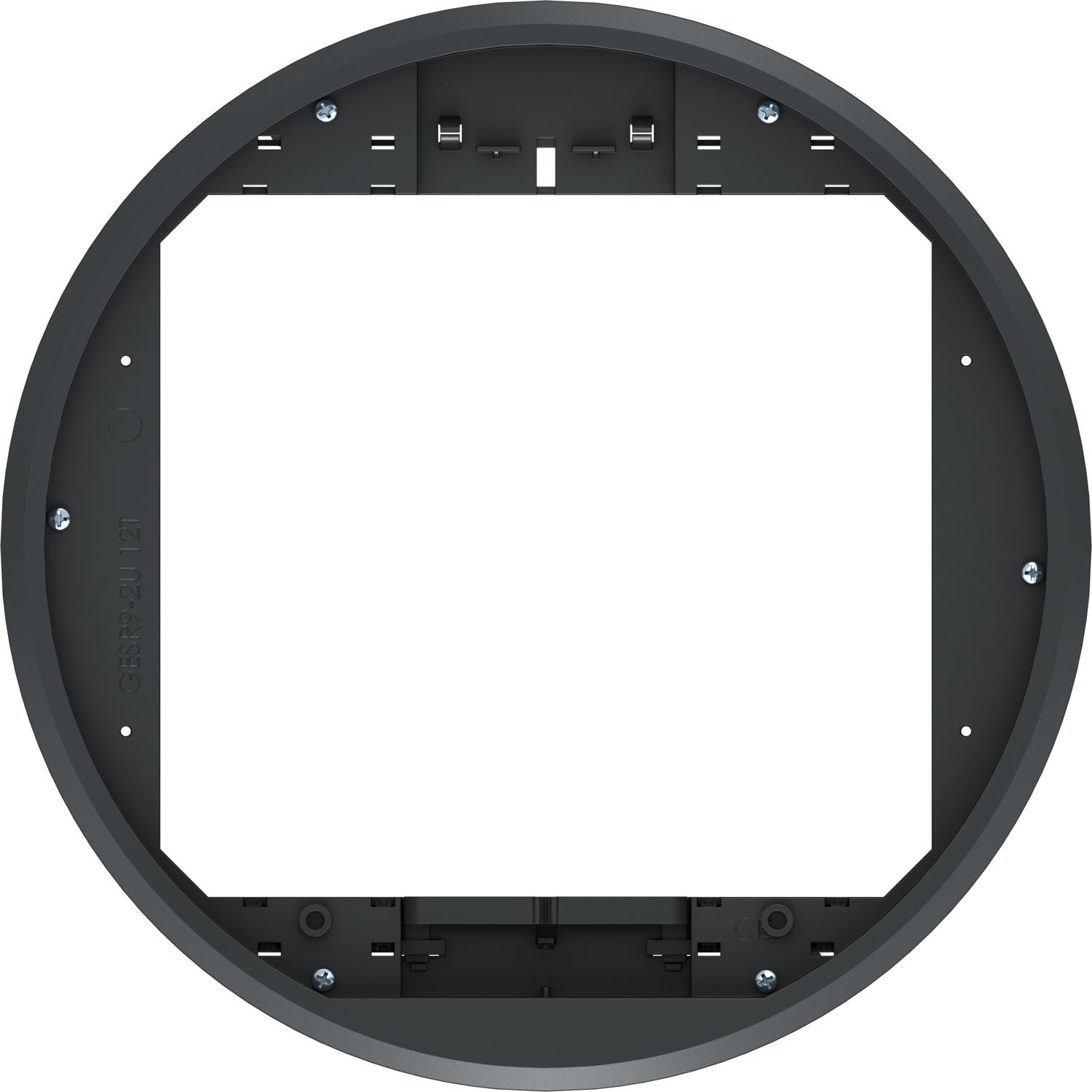

Tuotteen kuvausLattiarasia liukulukituksella enintään 12 Modul 45 -kalusteelle kolmessa kojerasiassa UT4, asennus kaksoislattioihin ja kanavajärjestelmiin sisätiloissa.
Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 3, 10 ja 12 mm:iin.
Lattiarasia liukulukituksella, 3-osainen, liitinlevyn MT9 asennukseen. Voidaan asentaa 3 tyypin APMT5 asennuskehystä.
Kannessa on 5 mm syvennys lattiapinnoitteelle, tarvittaessa säädettävissä myös 3, 10 tai 12 mm:iin.
-
- Tekniset tiedot
-
Tekniset tiedot

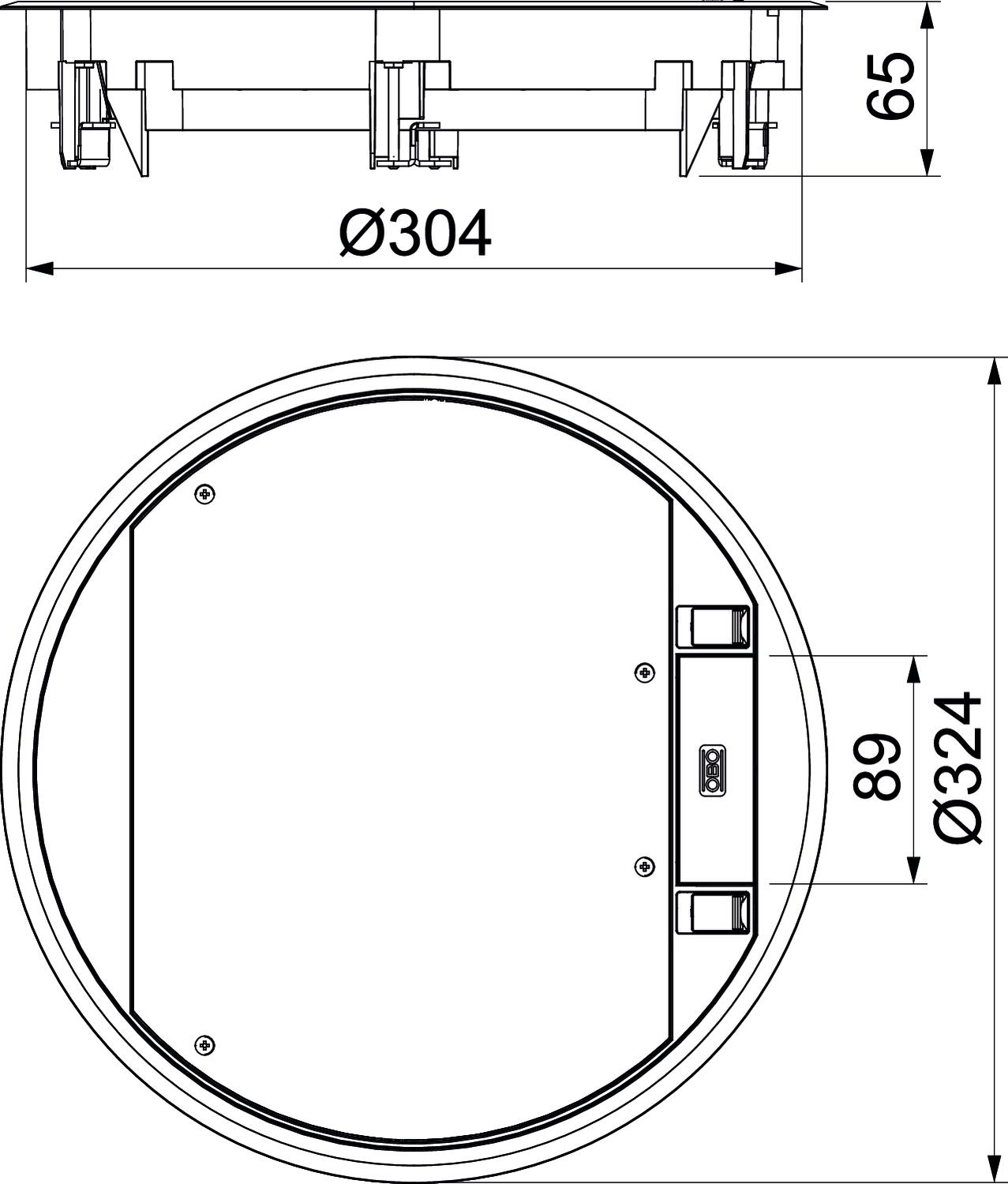

Asennettavien kojeiden lukumäärä 12 Asennushalkaisija 304 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 73 mm Avausmekanismi Liukulukitsin CO2-jalanjälki (GWP) kehdosta portille 8,2031 kg CO2e / 1 Kappale Floor covering thickness max. 12 mm Hyväksynnät VDE Johtoaukon malli Kääntyvä kaapelikansi Kaulus kyllä Kehyksen malli Lattiapinnoitteen suojakehys Kestää märkäpesua ei Kiinnitysalue D maks. 75 mm Kiinnitysalue D min. 8 mm Kojerasioiden lukumäärä 3 Kojerasioiden nimelliskoko R9 Koko Ø324x68 Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP40 Lattian hoito kuiva Lattiapinnoitesyvennyksellä kyllä Lattiapinnoitteen paksuus 5 mm Lattiarasia kojerasioille kyllä Lattiataso min. 72 mm Mahdollisuus asentaa tiiviste ei Malli pyöreä Malli raskaille kuormille ei Materiaali Polyamidii Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 5000 N Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Soveltuu lattiakanavaan kyllä Soveltuu lattiakanaviin kyllä Soveltuu umpinaiseen lattiakanavaan kyllä Suojaustaso IK-koodi IK08 Ulkoläpimitta 324 mm Väri grafiitinmusta, RAL 9011 - Kaikki tyypit
- Lataukset
-
Tietolehti GESR9-2U12T 9011 / 7405466 , 0.25MB , pdfEU-vaatimustenmukaisuusvakuutus GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus GESR9-2U12T 9011 / 7405466 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus GESR9-2U12T 9011 / 7405466 , 0.13MB , pdfMerkkihyväksyntä VDE-merkkihyväksyntä GES , 0.12MB , pdfAsennusohjeet Asennusohje GESR9-U , 0.20MB , pdf
