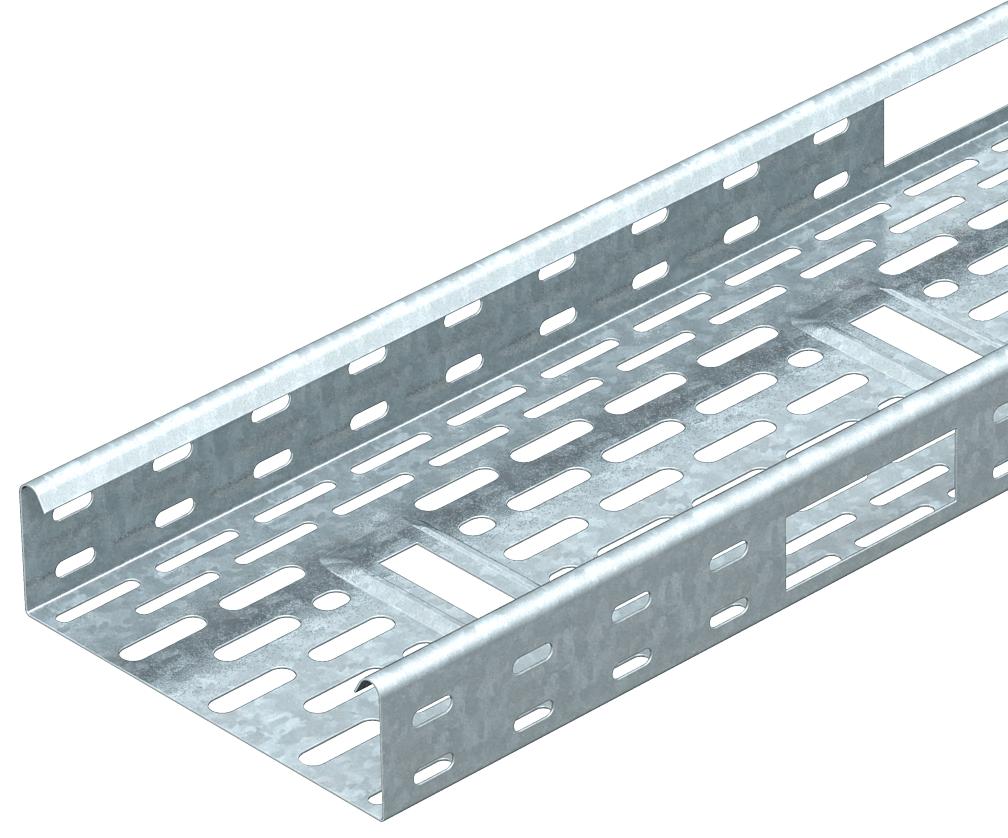

Levyhylly IKS 60 FS
Tuotenro 6087116 | EAN-numero 4012196168439
- Tuotteen kuvaus
-
Tuotteen kuvausIKS 60 = levyhyllyt, sivumitta 60 mm.
EMC- suojaus ilman kantta 20 dB, kannella 50 dB.

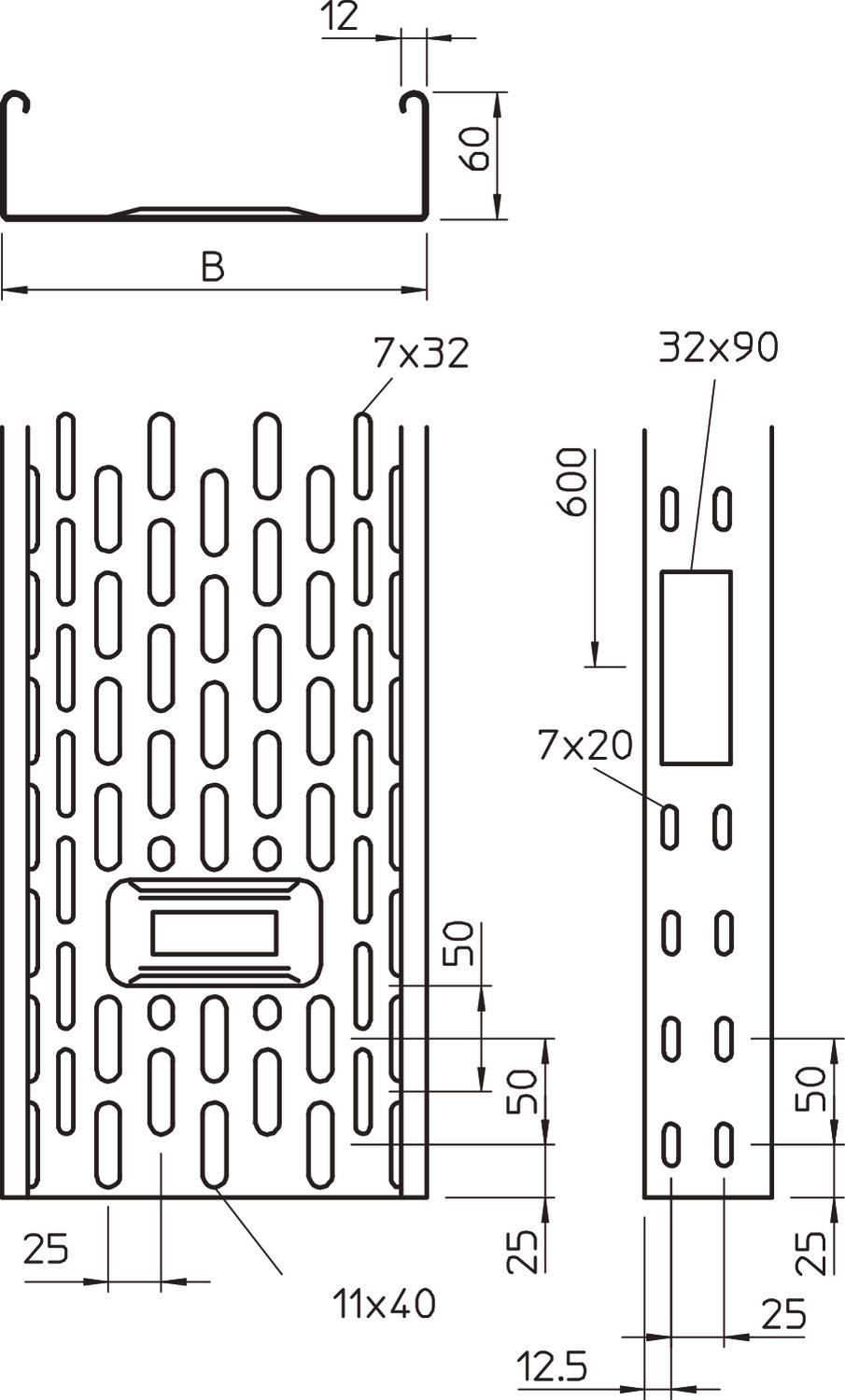

Rei'itetyt levyhyllyt VdS-normin 2092 mukaan 30 % rei'ityksellä käytettäväksi sprinklerilaitteiston alla. Pohjan läpivientiaukko leveydestä 200 mm alkaen. Sivujen rei'itys vuorottainen 300 mm välein.
Jatkokappaleet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä CO2-jalanjälki (GWP) kehdosta portille 4,3254 kg CO2e / 1 Metri Hyötypoikkipinta 58 cm² Hyötypoikkipinta 5800 mm² Kaapelihyllyjen jatkokappaletyyppi ruuvattu Kannella ei Koko 60x100x3000 Korkeus 60 mm Korkeus 2 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 0,04 in Levyn paksuus 1 mm Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 60 x 100 Mitta B 100 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 10 ft Pituus 3000 mm Pohjamitta 4 in Pohjamitta 100 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Sprinklerilaitteiston käyttö kyllä Tukiväli 1,0 m 0,9 kN/m Tukiväli 1,5 m 0,9 kN/m Tukiväli 2,0 m 0,7 kN/m Tukiväli 2,5 m 0,45 kN/m Väri sinkki Tekniset tiedot

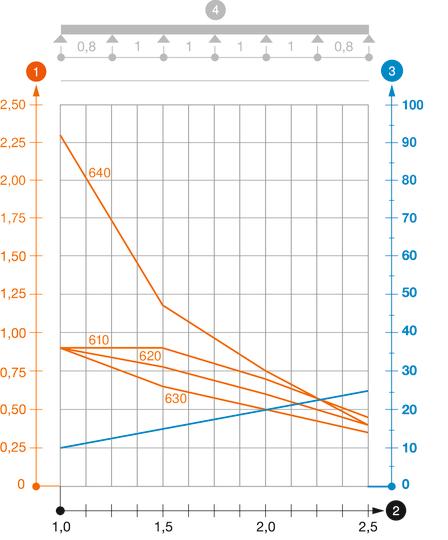

Kuormitustaulukko, levyhylly IKS 60
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale FT
RLVK 60 FT 1465190 6067603 10 Kappale
Jatkosuoja DD
SSLB 100 DD ----- 7070306 20 Kappale

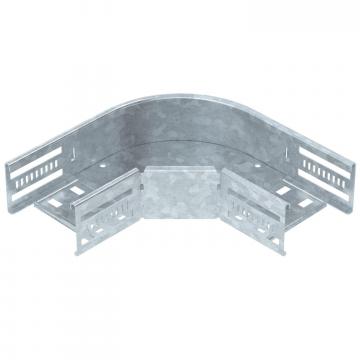

90° kulmakappale 60 FT
RB 90 610 FT ----- 6036590 1 Kappale
Säädettävä kulmakappale 60 FT
RB W 610 FT ----- 6037120 1 Kappale

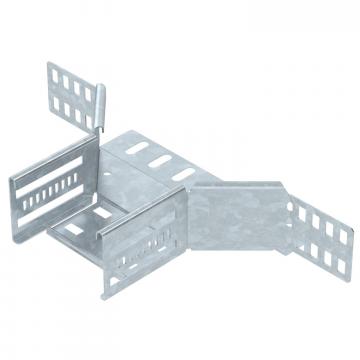

T-kappale 60 FT
RAA 610 FT ----- 6042211 1 Kappale

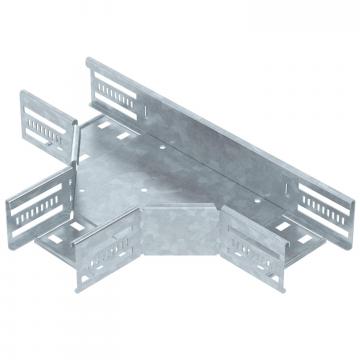

T-kappale 60 FT
RT 610 FT ----- 6038130 1 Kappale
Kansi kääntösalvoilla DD
DRL 100 DD ----- 6052703 3 m
Väliseinä 60 DD
TSG 60 DD 1465193 6062327 3 m
90° kulmakappale 60 FS
RB 90 610 FS 1462721 6043216 1 Kappale - Lataukset
-
