Levyhylly IKS 60 FS
Tuotenro 6087132 | EAN-numero 4012196335053
- Tuotteen kuvaus
-
Tuotteen kuvausIKS 60 = levyhyllyt, sivumitta 60 mm.
EMC- suojaus ilman kantta 20 dB, kannella 50 dB.
Rei'itetyt levyhyllyt VdS-normin 2092 mukaan 30 % rei'ityksellä käytettäväksi sprinklerilaitteiston alla. Pohjan läpivientiaukko leveydestä 200 mm alkaen. Sivujen rei'itys vuorottainen 300 mm välein.
Jatkokappaleet on tilattava erikseen.
-
- Tekniset tiedot
-
Tekniset tiedot
Asennusrei'itys pohjassa kyllä CO2-jalanjälki (GWP) kehdosta portille 6,0838 kg CO2e / 1 Metri Hyötypoikkipinta 118 cm² Hyötypoikkipinta 11800 mm² Kaapelihyllyjen jatkokappaletyyppi ruuvattu Kannella ei Koko 60x200x3000 Korkeus 60 mm Korkeus 2 in Kuormitustestityyppi IEC 61537 mukaisesti tyyppi II Levyn paksuus 1 mm Levyn paksuus 0,04 in Liittimen malli ilman jatkokappaletta Materiaali teräs Mitat 60 x 200 Mitta B 200 mm NATO - reikäkuva ei Palonkestävyys ei Pinta nauhakuumasinkitty Pitkän kannatusvälin malli ei Pituus 10 ft Pituus 3000 mm Pohjamitta 8 in Pohjamitta 200 mm Ruostumaton teräs, peitattu ei Sivurei'itys kyllä Sprinklerilaitteiston käyttö kyllä Tukiväli 1,0 m 0,9 kN/m Tukiväli 1,5 m 0,77 kN/m Tukiväli 2,0 m 0,6 kN/m Tukiväli 2,5 m 0,4 kN/m Väri sinkki Tekniset tiedot
Kuormitustaulukko, levyhylly IKS 60
-
Kuormitettavuus kN/m (ilman henkilökuormaa)
-
Tukiväli m
-
Taipuma mm sallitulla kuormituksella
-
Kuormitustapa
-
Kuormitettavuus eri tukiväleillä
-
Taipuma eri tukivälillä
-
- Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Jatkokappale FT
RLVK 60 FT 1465190 6067603 10 Kappale
Jatkosuoja DD
SSLB 200 DD ----- 7070314 20 Kappale

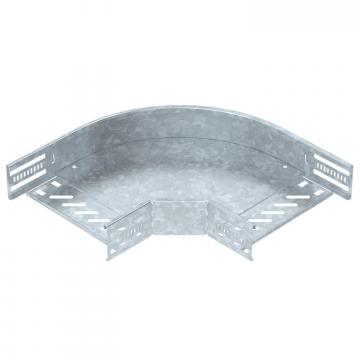

90° kulmakappale 60 FT
RB 90 620 FT ----- 6036594 1 Kappale
Säädettävä kulmakappale 60 FT
RB W 620 FT ----- 6037124 1 Kappale

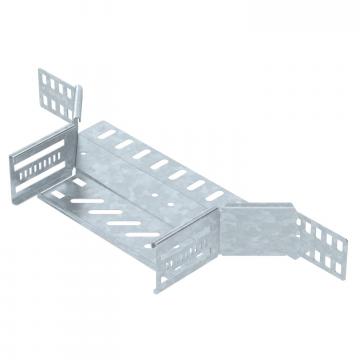

T-kappale 60 FT
RAA 620 FT ----- 6042215 1 Kappale

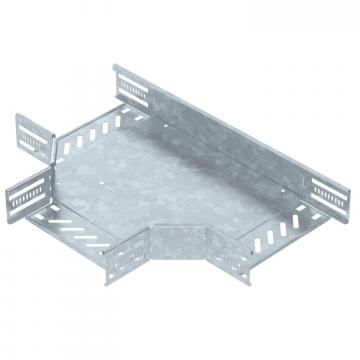

T-kappale 60 FT
RT 620 FT ----- 6038134 1 Kappale
Kansi kääntösalvoilla DD
DRL 200 DD ----- 6052709 3 m
Väliseinä 60 DD
TSG 60 DD 1465193 6062327 3 m
90° kulmakappale 60 FS
RB 90 620 FS 1462742 6043224 1 Kappale - Lataukset
-
