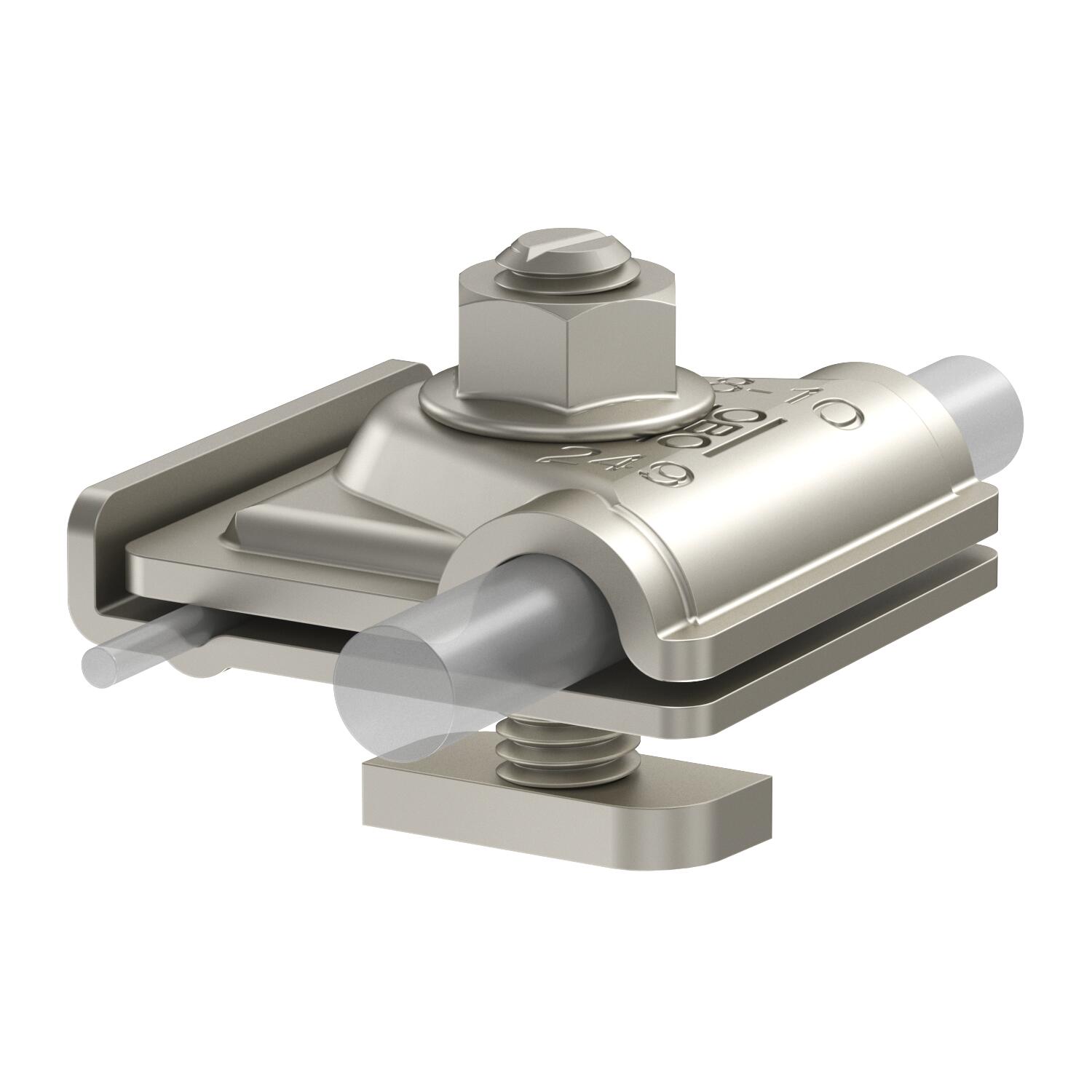

Maadoitusliitin aurinkopaneelien asennusjärjestelmille
Tuotenro 5051520 | EAN-numero 4012197368715 | Sähkönro 5808209
- Tuotteen kuvaus
-
Tuotteen kuvausEsiasennettu maadoitusliitin aurinkomoduulien asennusjärjestelmien liittämiseksi potentiaalintasaukseen. Soveltuu aurinkomoduulien asennusjärjestelmien liittämiseen ulkoiseen salamasuojaukseen.
• salamavirran johtokyky maks. 100 kA (10/350)
• nopea asennus integroidun jousimekanismin ansiosta
• pyöröjohtimien RD 8-10 kiinnitykseen
• yksi- ja monilankaisille johtimille: 6-50 mm²
• profiileille 10 mm uralla
• DIN EN 62561-1 vaatimusten mukainen
-
- Tekniset tiedot
-
Tekniset tiedot
Kiinnitysruuvilaji Puristusruuvi Koko 8-10mm Liitintyyppi Yleiskäyttöinen liitin Materiaali teräs, ruostumaton 1.4301 Pyöröjohtimen halkaisija, johdin 1 maks. 10 mm Pyöröjohtimen halkaisija, johdin 1 min. 8 mm Salamavirran kuormituskyky H/100 kA Soveltuu Pyöröjohdin Soveltuu liitäntään Muuta Sovitus RD8-10 + 6-50mm² mm Mitat

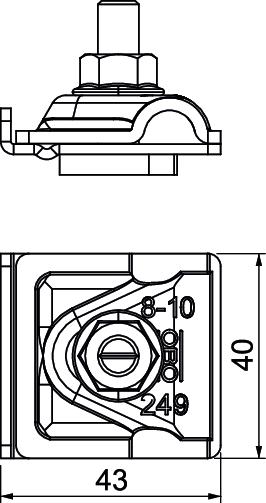

Korkeus 34 mm Pituus 40 mm Pohjamitta 43 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 0,5919 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 0,5919 kg CO₂e Declared Unit (LCA) Kappale Declared Unit Quantity (LCA) 1 - Kaikki tyypit
