Palonkestävä jakorasia FireBox T100 kalvotiivisteillä, 2 sulakepesää
Tuotenro 7205758 | EAN-numero 4012196812394
- Tuotteen kuvaus
-

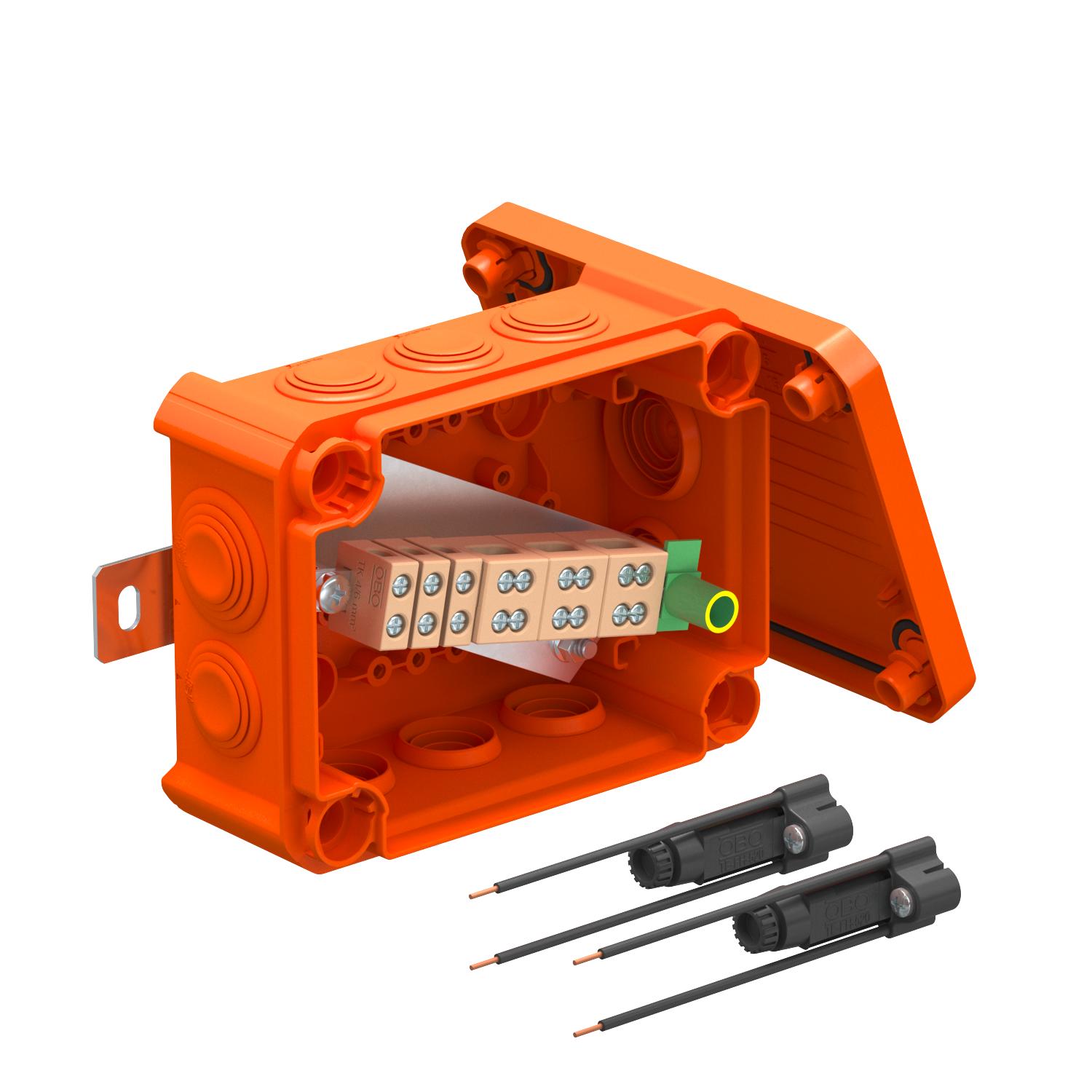

Tuotteen kuvausPalonkestävä jakorasia kahdella sulakepesällä ja pehmeillä kalvotiivisteillä. Riittävän suuri johdotustila diagonaalisesti asennetun liitinriman avulla, jossa on esiasennetut, korkean lämpötilan kestävät keraamiset liittimet. Keltävihreä PE liitin. Helppo asennus ulkopuolisen kiinnityksen ansiosta. Hyväksytty sähkötoimintoja ylläpitävien johtojärjestelmien palonkestäville asennuksille DIN 4102 osan 12 mukaan paloluokituksella E30, E60 und E90. Keraamiset liittimet on testattu DIN EN 60998-2-1:2004 mukaan.
Sisältää kaksi betoniruuvia MMSplus P 6x35.
-
- Tekniset tiedot
-
Tekniset tiedot

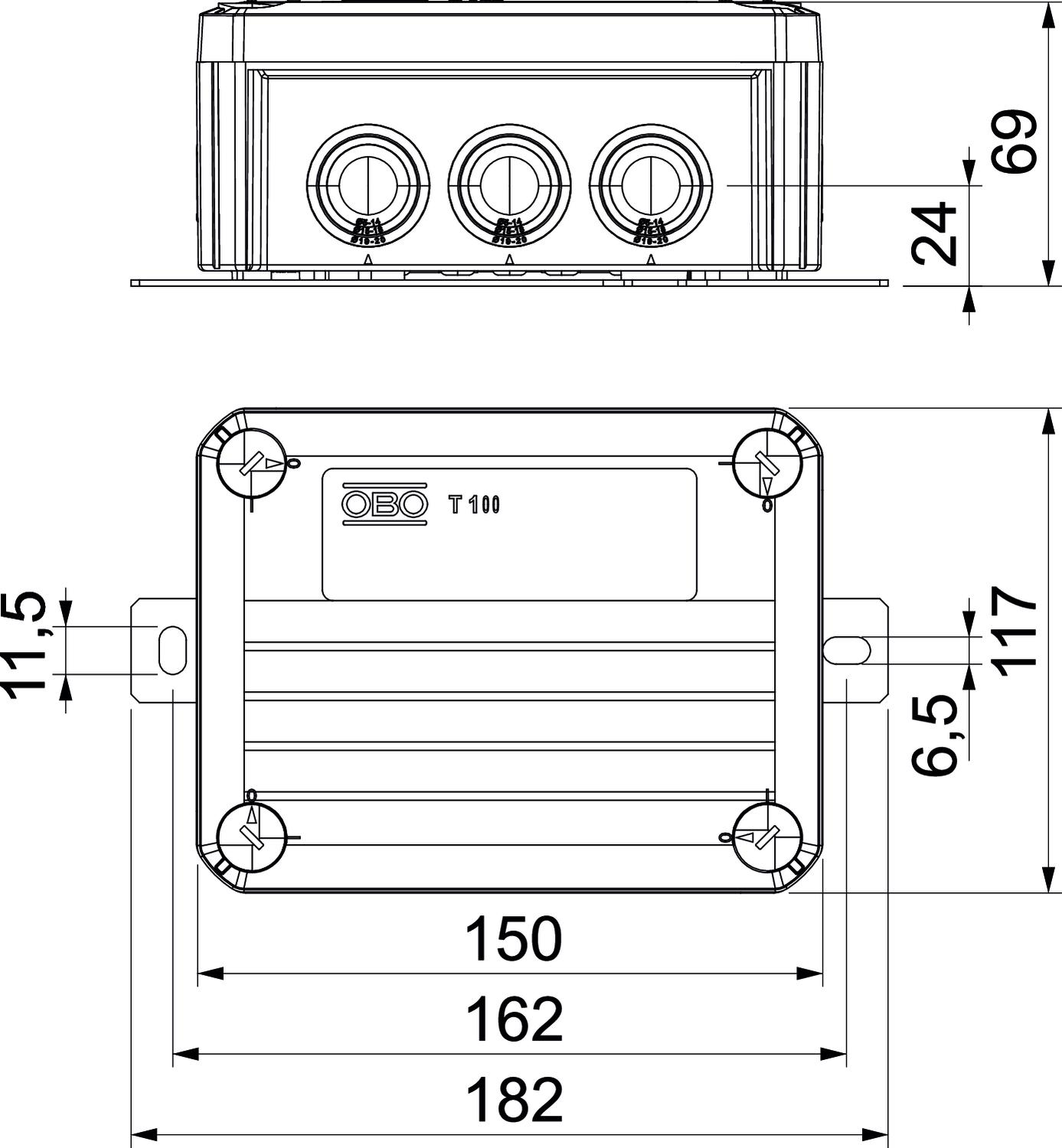

CO2-jalanjälki (GWP) kehdosta portille 1,759 kg CO2e / 1 Kappale Erillisliitin 3 Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä Iskunkestävä ei Kaksoisliitin 3 Kalusteasennus Liitin Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Koko 150x116x67 Korkeus 67 mm Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Liittimien lukumäärä 7 Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 690 V Mitta B 116 mm Mitta H 67 mm Mitta L 150 mm Mitta L1 162 mm Mitta L2 182 mm Muoto suorakulmainen Nimellisjännite 660 V Nimellispoikkipinta maks. 6 mm² Nimellispoikkipinta min. 1,5 mm² Palonkestävyys E 90 Pituus 150 mm Pohjamitta 116 mm Säänkestävä ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 10 Suojaliitin 1 Suojattu ei Toisiinsa liitettävät ei Vapaat sisämitat 136x102x57 mm Väri pastellinoranssi, RAL 2003 voidaan sulkea lyijykkeellä ei - Kaikki tyypit
-
Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Keraaminen liitin, yksittäinen
TK 06 1627185 7205702 5 Kappale
Keraaminen liitin, kaksois
TK 06-2 1627187 7205703 5 Kappale - Lataukset
-
Tietolehti T100ED 06A2F / 7205758 , 0.25MB , pdfEsite FireBox , 2.61MB , pdfEU-vaatimustenmukaisuusvakuutus T100ED 06A2F / 7205758 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus T100ED 06A2F / 7205758 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus T100ED 06A2F / 7205758 , 0.12MB , pdfAsiantuntijalausunto Palonkestävä kiinnitys kantaviin puurakenteisiin , 6.58MB , pdfAsennusohjeet Firebox , 3.18MB , pdf
