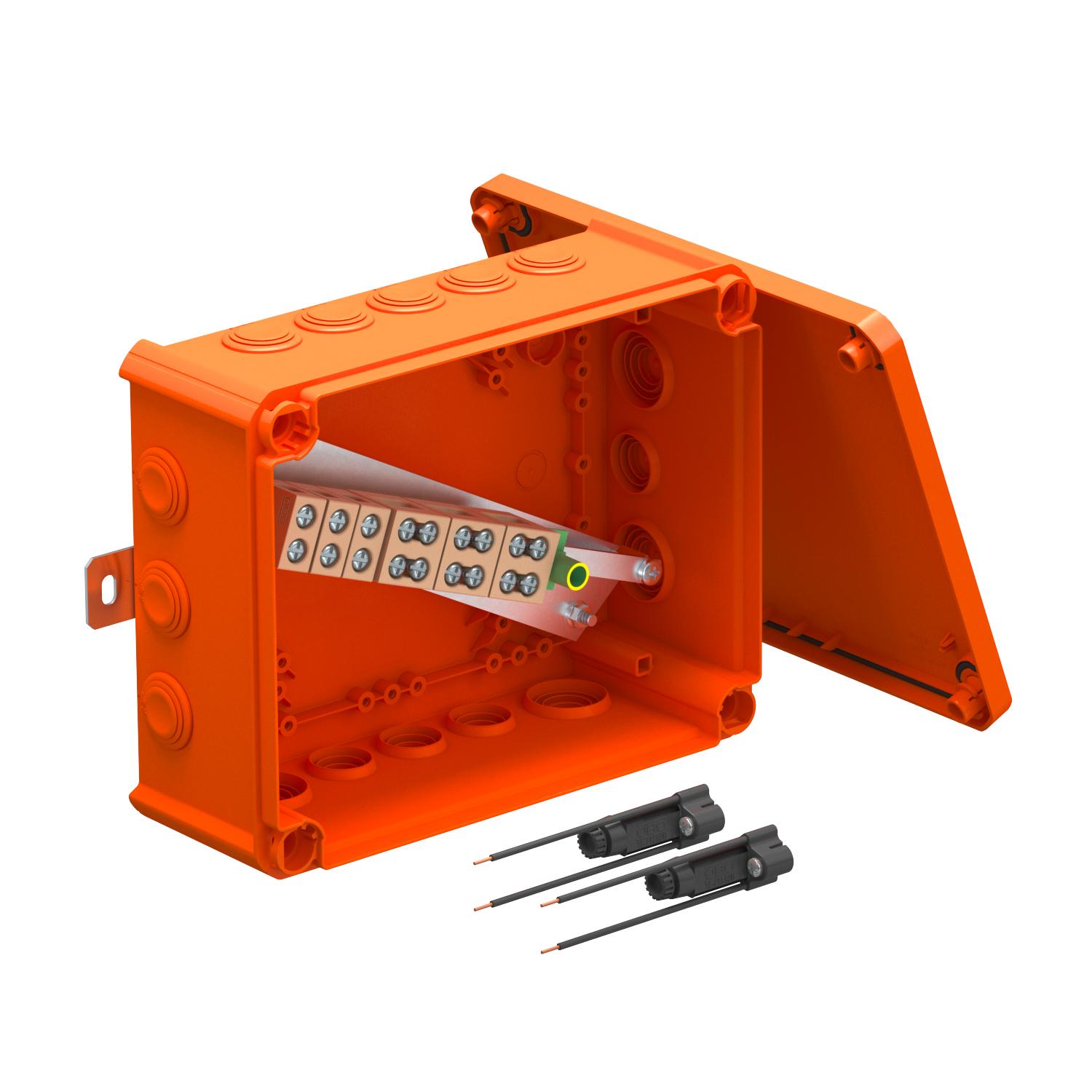

Palonkestävä jakorasia FireBox T250 kalvotiivisteillä, 2 sulakepesää

Tuotenro 7205762 | EAN-numero 4012196812431

IP66
pastellinoranssi, RAL 2003
Tuotteen kuvaus
Tuotteen kuvaus
Palonkestävä jakorasia kahdella sulakepesällä ja pehmeillä kalvotiivisteillä. Riittävän suuri johdotustila diagonaalisesti asennetun liitinriman avulla, jossa on esiasennetut, korkean lämpötilan kestävät keraamiset liittimet. Keltävihreä PE liitin. Helppo asennus ulkopuolisen kiinnityksen ansiosta. Hyväksytty sähkötoimintoja ylläpitävien johtojärjestelmien palonkestäville asennuksille DIN 4102 osan 12 mukaan paloluokituksella E30, E60 und E90. Keraamiset liittimet on testattu DIN EN 60998-2-1:2004 mukaan.

Sisältää kaksi betoniruuvia MMSplus P 6x35.
  • Paloluokka E30
  • Paloluokka E60
  • Paloluokka E90
  • Suojausluokka IP 66
  • CO₂-jalanjälki (PCF)
  • Packaging made entirely from recycled cardboard
Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille 3,3005 kg CO2e / 1 Kappale
Erillisliitin 3
Ex-alueelle ilman
Ex-vyöhykkeelle, kaasu ilman
Ex-vyöhykkeelle, pöly ilman
Halogeeniton kyllä
Iskunkestävä ei
Kaksoisliitin 3
Kalusteasennus Liitin
Kannella kyllä
Kannen kiinnitys ruuvattu
Kansi ei väritön

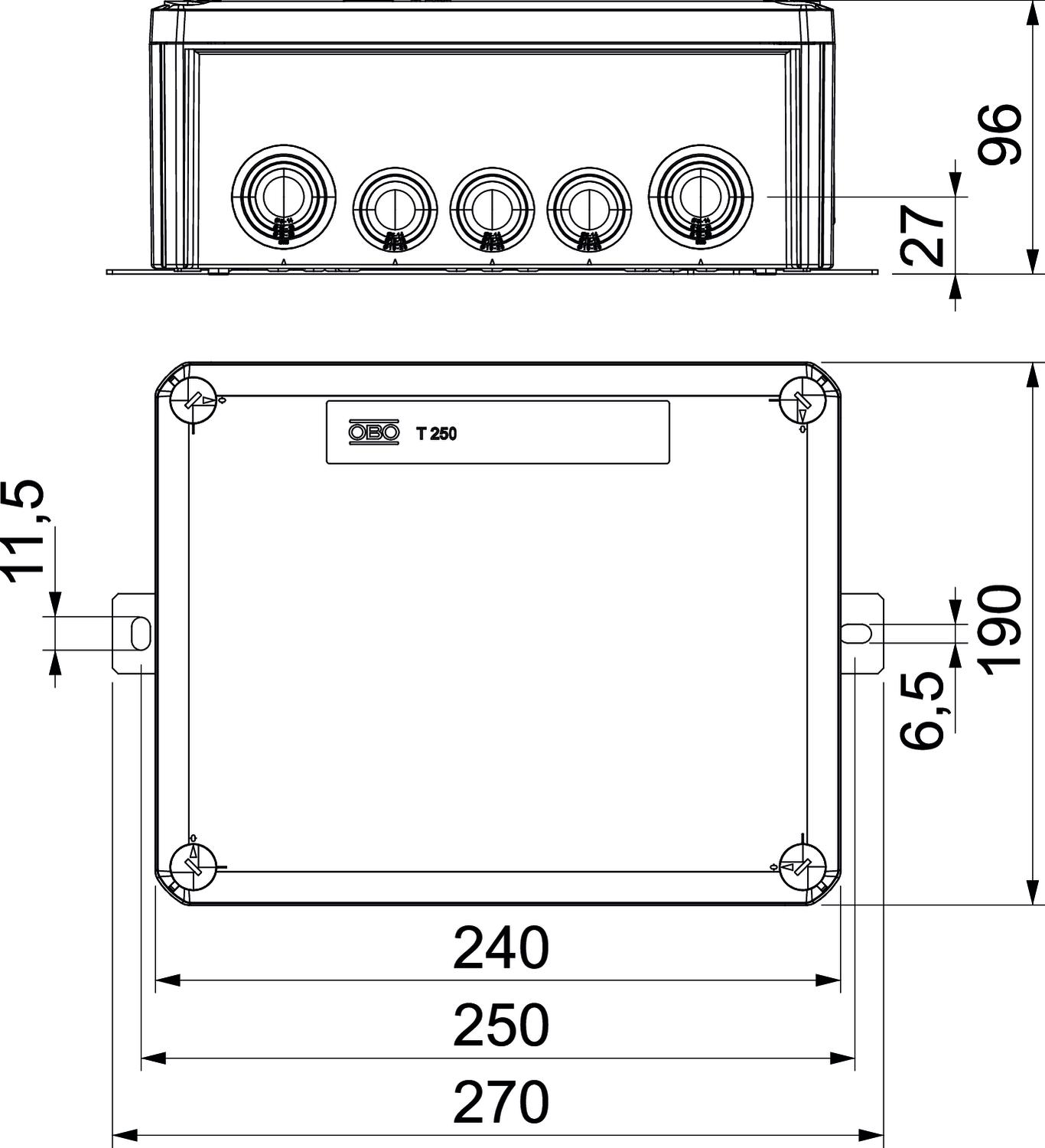

Koko 240x190x95
Korkeus 95 mm
Kotelointiluokka IP66
Kotelon läpivientitapa Kalvo, voidaan leikata
Läpinäkyvä kansi ei
Liittimien lukumäärä 7
Mallin räjähdysturvallisuus testattu ei
Materiaali polypropeeni
Mitta B 190 mm
Mitta H 95 mm
Mitta L 240 mm
Mitta L1 250 mm
Mitta L2 270 mm
Muoto suorakulmainen
Nimellisjännite 660 V
Nimellispoikkipinta maks. 16 mm²
Nimellispoikkipinta min. 6 mm²
Palonkestävyys E 90
Pituus 240 mm
Pohjamitta 190 mm
Säänkestävä ei
Sisäänvienti takaa ei
Suojaliitin 1
Suojattu ei
Toisiinsa liitettävät ei
Vapaat sisämitat 225x173x86 mm
Väri pastellinoranssi, RAL 2003
voidaan sulkea lyijykkeellä ei
Kaikki tyypit

Kaikki tyypit

Tyyppi Vapaat sisämitat Sisäänvientien lukumäärä Kotelointiluokka Väri Tuotenro Määrä pienin myyntiyksikkö
T100ED 06A2F 136x102x57 mm 10 IP66 pastellinoranssi, RAL 2003 7205758
1 Kappale
T160ED 10A2F 176x135x67 mm 12 IP66 pastellinoranssi, RAL 2003 7205760
1 Kappale
T250ED 16A2F 225x173x86 mm - IP66 pastellinoranssi, RAL 2003 7205762
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö

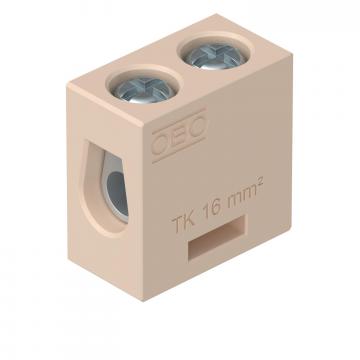

Keraaminen liitin, yksittäinen Keraaminen liitin, yksittäinen TK 16 1627195 7205706
5 Kappale

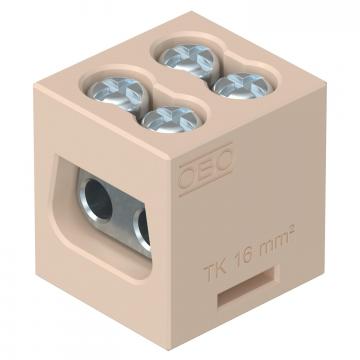

Keraaminen liitin, kaksois Keraaminen liitin, kaksois TK 16-2 ----- 7205707
5 Kappale
Lataukset

Lataus

Lataus
Lataus
Lataus

EU-vaatimustenmukaisuusvakuutus T250ED 16A2F / 7205762 , 0.13MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus T250ED 16A2F / 7205762 , 0.13MB , pdf
RoHS Vaatimustenmukaisuusvakuutus T250ED 16A2F / 7205762 , 0.12MB , pdf

T250ED 16A2F / 7205762
