Palonkestävä jakorasia FireBox T160 kalvotiivisteillä, 1 sulakepesä 176x135x67 | 12 | IP66 | pastellinoranssi, RAL 2003

Palonkestävä jakorasia FireBox T160 kalvotiivisteillä, 1 sulakepesä

Tuotenro 7205754 | EAN-numero 4012196812318 | Sähkönro 1627147

Tuotenro / Tyyppi

Vapaat sisämitat

Sisäänvientien lukumäärä

Kotelointiluokka	IP66

Väri	pastellinoranssi, RAL 2003

Tuotteen kuvaus

Tuotteen kuvaus

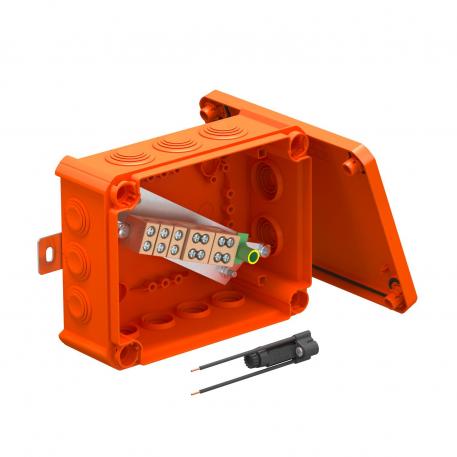

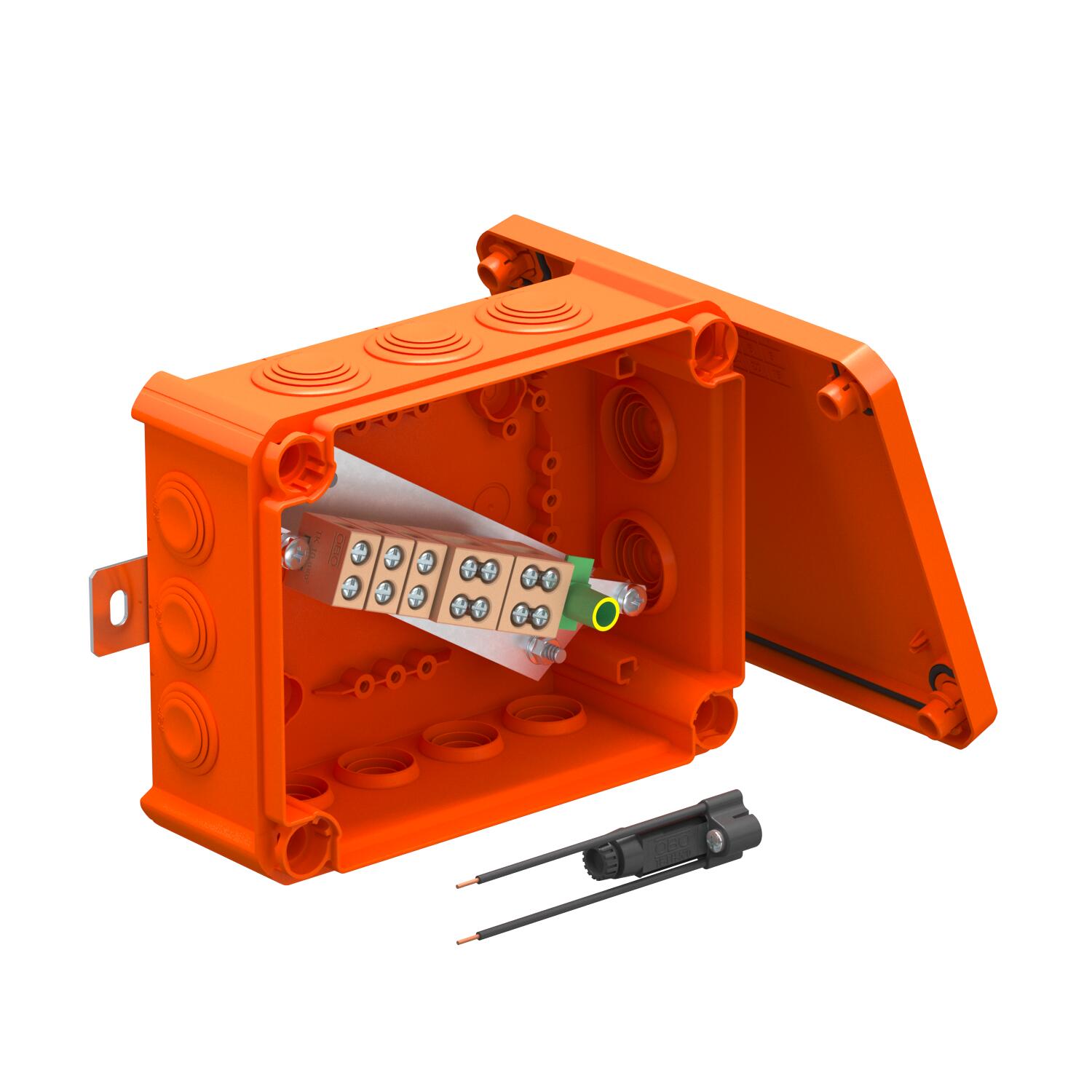

Palonkestävä jakorasia sulakepesällä ja pehmeillä kalvotiivisteillä. Riittävän suuri johdotustila diagonaalisesti asennetun liitinriman avulla, jossa on esiasennetut, korkean lämpötilan kestävät keraamiset liittimet. Keltävihreä PE liitin. Helppo asennus ulkopuolisen kiinnityksen ansiosta. Hyväksytty sähkötoimintoja ylläpitävien johtojärjestelmien palonkestäville asennuksille DIN 4102 osan 12 mukaan paloluokituksella E30, E60 und E90. Keraamiset liittimet on testattu DIN EN 60998-2-1:2004 mukaan.

Sisältää kaksi betoniruuvia MMSplus P 6x35.

Tekniset tiedot

Tekniset tiedot

Erillisliitin	3
Ex-alueelle	ilman
Ex-vyöhykkeelle, kaasu	ilman
Ex-vyöhykkeelle, pöly	ilman
Halogeeniton	kyllä
Iskunkestävä	ei
Kaksoisliitin	2
Kalusteasennus	Liitin
Kannella	kyllä
Kannen kiinnitys	ruuvattu
Kansi	ei väritön
Koko	190x150x77
Kotelointiluokka	IP66
Kotelon läpivientitapa	Kalvo, voidaan leikata
Läpinäkyvä kansi	ei
Liittimien lukumäärä	6
Mallin räjähdysturvallisuus testattu	ei

Materiaali	polypropeeni
Mitoituspiirin eristysjännite Ui	690 V
Muoto	suorakulmainen
Nimellisjännite	660 V
Nimellispoikkipinta maks.	10 mm²
Nimellispoikkipinta min.	4 mm²
Palonkestävyys	E 90
ROHS-vaatimusten mukainen	vapautettu
Säänkestävä	ei
Sisäänvienti takaa	ei
Sisäänvientien lukumäärä	12
Suojaliitin	1
Suojattu	ei
Toisiinsa liitettävät	ei
Tuotesarja	FireBox T-sarja
Väri	pastellinoranssi, RAL 2003
voidaan sulkea lyijykkeellä	ei

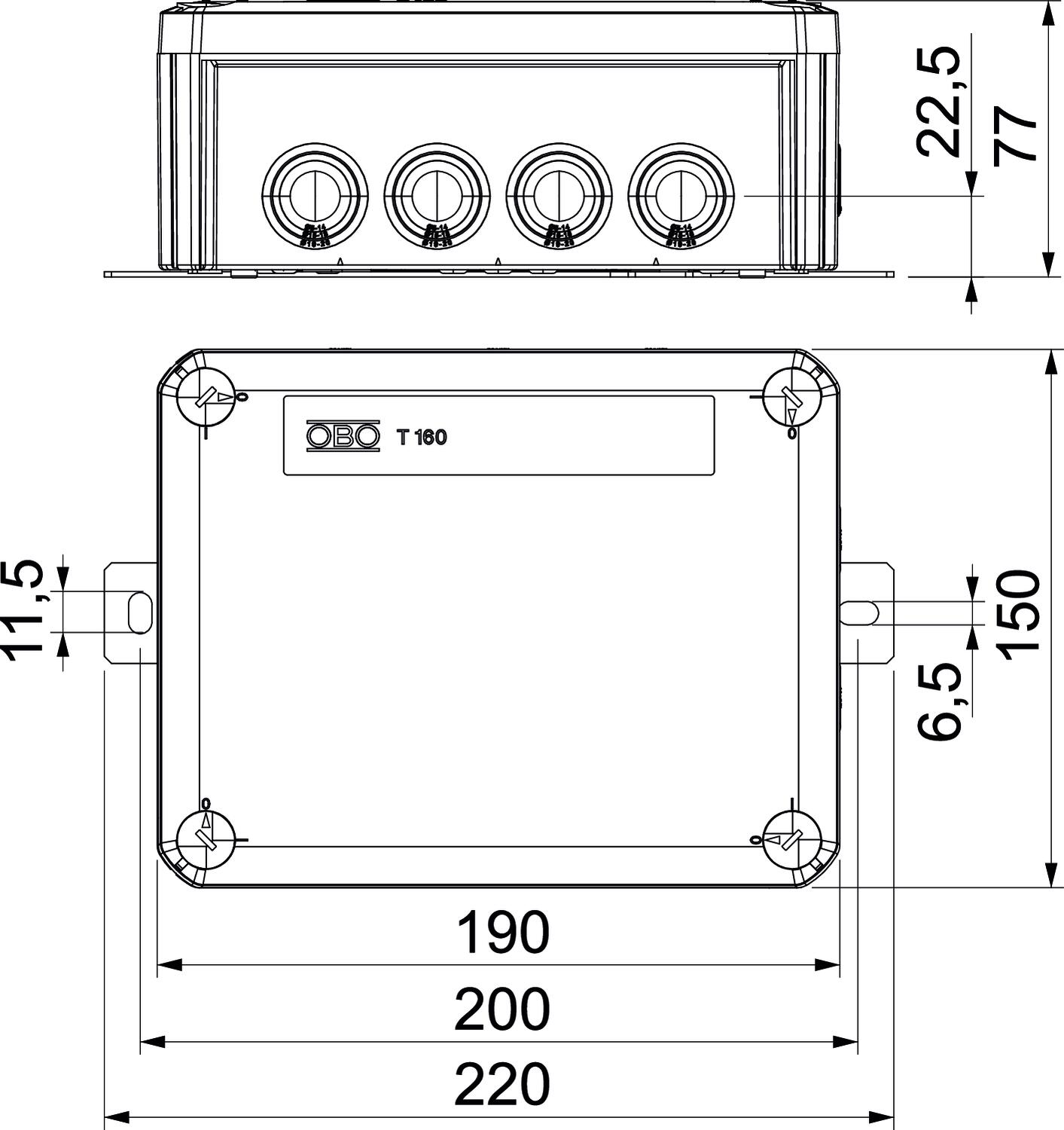

Mitat

Korkeus	77 mm
Mitta B	150 mm
Mitta H	77 mm
Mitta L	190 mm
Mitta L1	200 mm

Mitta L2	220 mm
Pituus	190 mm
Pohjamitta	150 mm
Vapaat sisämitat	176x135x67 mm

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	2,4604 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	2,4604 kg CO₂e

Declared Unit	Kappale
Declared Unit Quantity	1

Kaikki tyypit

Kaikki tyypit

Tyyppi	Vapaat sisämitat	Sisäänvientien lukumäärä	Kotelointiluokka	Väri	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
T100ED 06AF	136x102x57 mm	10	IP66	pastellinoranssi, RAL 2003	-----	7205752	Kappale	1 Kappale
T160ED 10AF	176x135x67 mm	12	IP66	pastellinoranssi, RAL 2003	1627147	7205754	Kappale	1 Kappale
T250ED 16AF	225x173x86 mm	-	IP66	pastellinoranssi, RAL 2003	-----	7205756	Kappale	1 Kappale
