Huom: Tämä tuote on poistunut valikoimastamme.
Palonkestävä jakorasia T100ED, kiinnitys ulkopuolelta
Tuotenro 7205543 | EAN-numero 4012195993117 | Sähkönro 1627201
- Tuotteen kuvaus
-

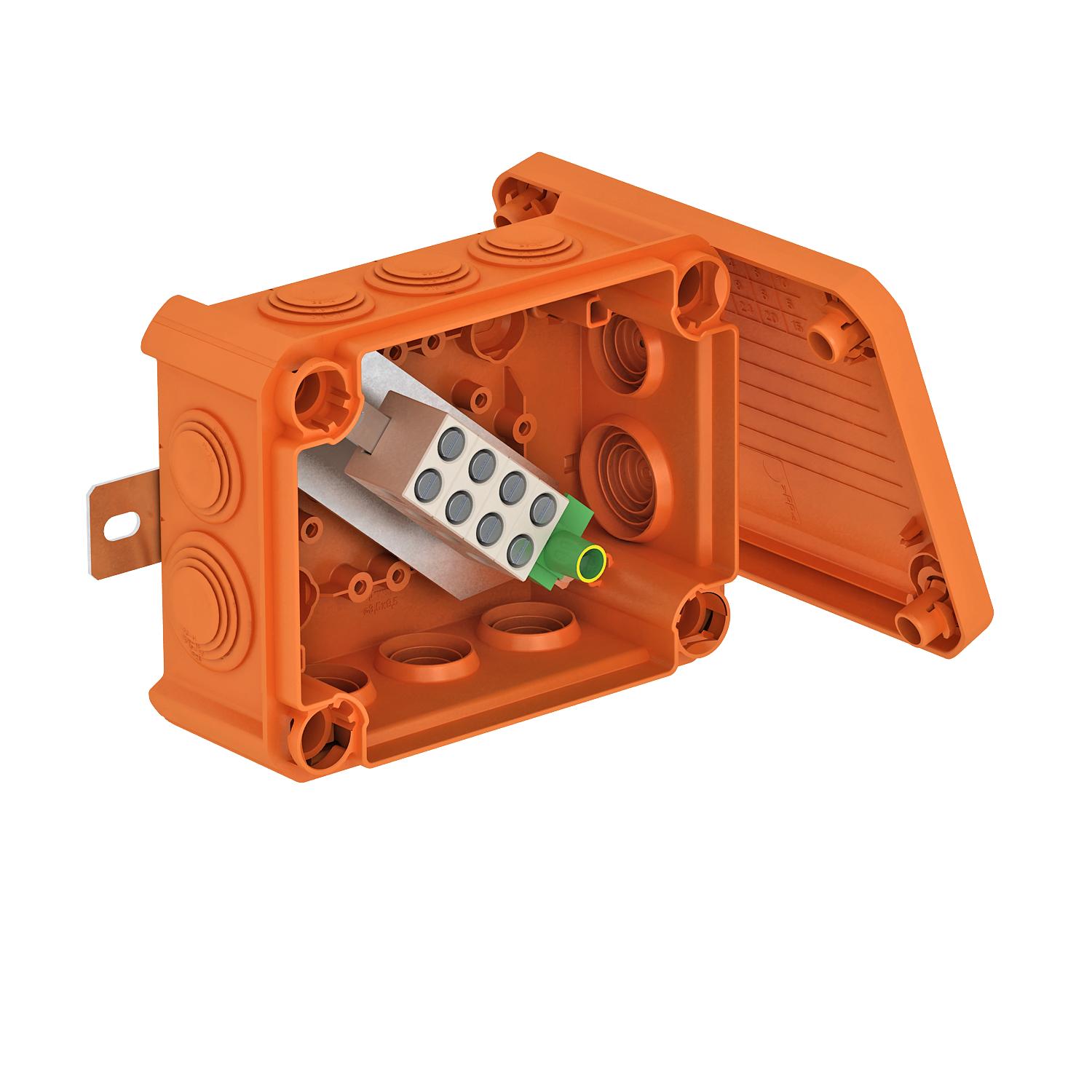

Tuotteen kuvausHalogeeniton jakorasia pehmeillä kalvotiivisteillä, hyväksytty palonkestävyys DIN 4102 osan 12 mukaan. Paloluokat E30 - E90.
Väri: pastellinoranssi.
Sisältää valmiiksi asennetut korkeita lämpötiloja kestävät keraamiset liittimet sekä merkatun suojamaadoitusliittimen. Sisältää 2kpl palonkestävää betoniruuvia MMS 6x50 kiinnitykseen ulkopuolella olevista kiinnityslevyistä.
Sähkökaapelin nimellispoikkipinta: maks. 10 mm². Enintään 2 jäykkää kuparijohdinta 4 mm² liitinpaikkaa kohden
Korkea suojausluokka IP66, iskunkestävyysluokka IK08.
Yksityiskohtaiset tiedot kaapelityypeistä ja -valmistajista on esitetty saksalaisen MPA NRW:n (Erwitte) tarkastustodistuksessa.
Liitinpaikkojen lukumäärä sis. suojamaadoitusliittimen

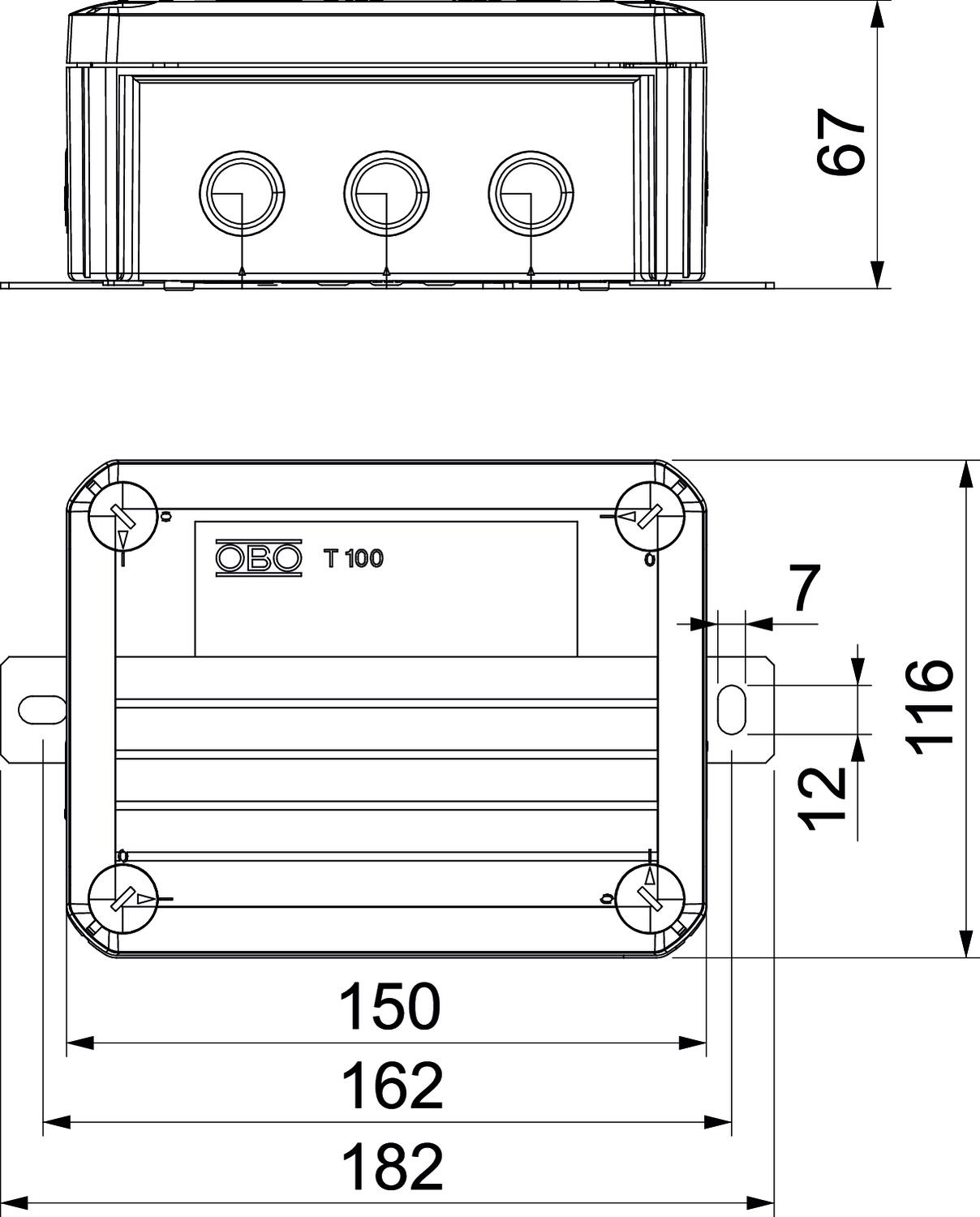

Vapaat sisämitat: 136x102x57 mm
-
- Tekniset tiedot
-
Tekniset tiedot
Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä Iskunkestävä ei Kalusteasennus Liitin Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Koko 150x116x67 Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Liittimien lukumäärä 5 Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 690 V Muoto suorakulmainen Nimellisjännite 660 V Nimellispoikkipinta min. 10 mm² Palonkestävyys E 90 ROHS-vaatimusten mukainen vapautettu Säänkestävä ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 10 Suojattu ei Toisiinsa liitettävät ei Tuotesarja FireBox T-sarja Väri pastellinoranssi, RAL 2003 voidaan sulkea lyijykkeellä ei Mitat
Korkeus 67 mm Pituus 150 mm Pohjamitta 116 mm Vapaat sisämitat 136x102x57 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-04-02T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 1,7546 kg CO₂e / 1 Kappale CO₂ Footprint (GWP) 1,7546 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 - Kaikki tyypit
- Lataukset
-
Tietolehti T 100 ED 10-5 A / 7205543 , 0.24MB , pdfEsite FireBox , 2.61MB , pdfEU-vaatimustenmukaisuusvakuutus T 100 ED 10-5 A / 7205543 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus T 100 ED 10-5 A / 7205543 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus T 100 ED 10-5 A / 7205543 , 0.13MB , pdfAsiantuntijalausunto Palonkestävä kiinnitys kantaviin puurakenteisiin , 6.58MB , pdfAsennusohjeet Firebox , 3.18MB , pdf
