Huom: Tämä tuote on poistunut valikoimastamme.
Löydät uuden, vastaavan artikkelin täältä: 7205754 / Palonkestävä jakorasia FireBox T160 kalvotiivisteillä, 1 sulakepesä

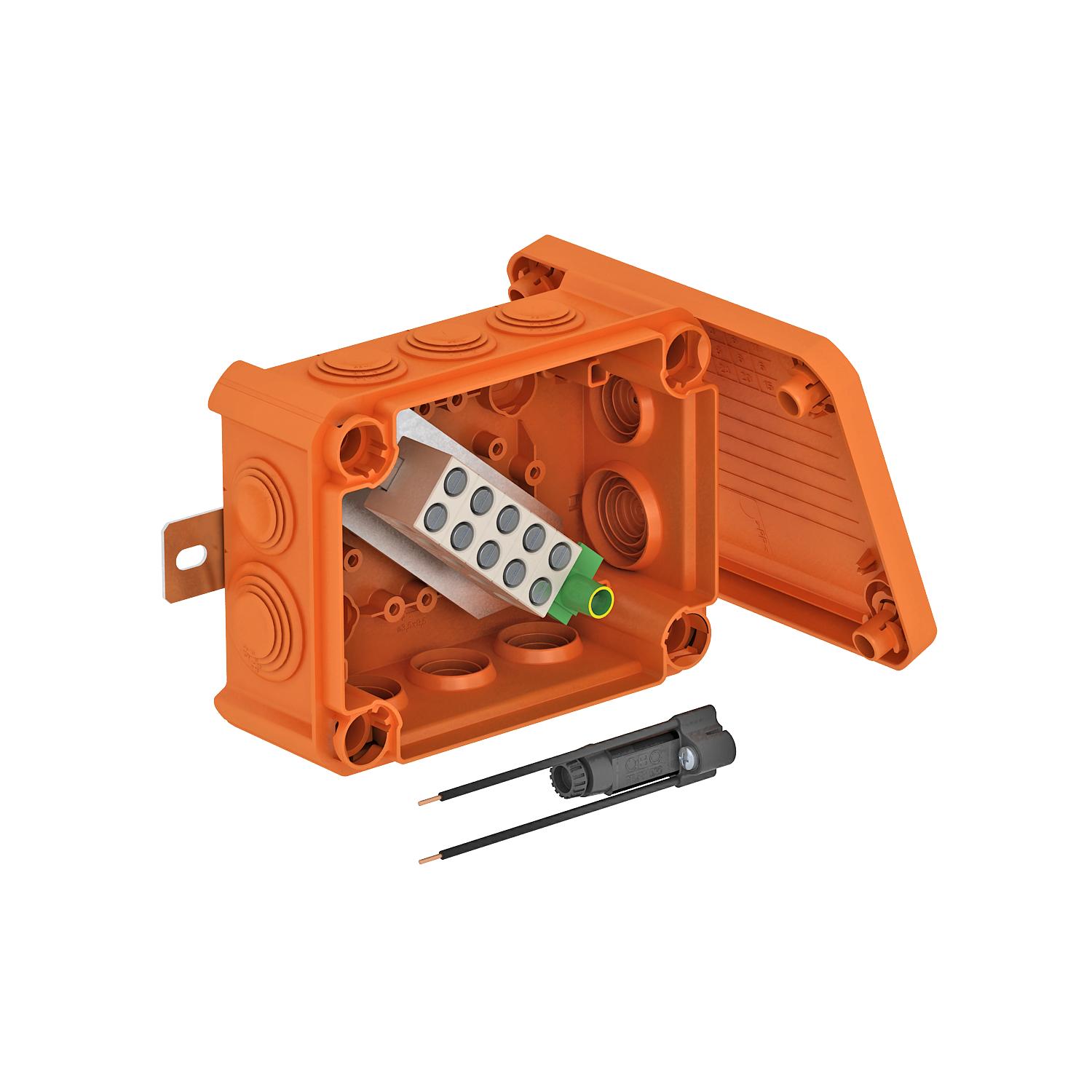

Palonkestävä jakorasia T100ED, kiinnitys ulkopuolelta, sulakepesällä
Tuotenro 7205563 | EAN-numero 4012196002504 | Sähkönro 1627207
- Tuotteen kuvaus
-
Tuotteen kuvausHalogeeniton jakorasia pehmeillä kalvotiivisteillä, hyväksytty palonkestävyys DIN 4102 osan 12 mukaan. Paloluokat E30 - E90.
Väri: pastellinoranssi.
Sisältää valmiiksi asennetut korkeita lämpötiloja kestävät keraamiset liittimet sekä merkatun suojamaadoitusliittimen. Toimitetaan sulakepesällä TE-FH 520 VDE-mukaiseen turvajärjestelmän suojaamiseen sekä 2kpl palonkestävää betoniruuvia MMS 6x50 kiinnitykseen kiinnityslevyistä.
Sähkökaapelin nimellispoikkipinta: maks. 10 mm². Enintään 2 jäykkää kuparijohdinta 4 mm² liitinpaikkaa kohden
Korkea suojausluokka IP66, iskunkestävyysluokka IK08.
Yksityiskohtaiset tiedot kaapelityypeistä ja -valmistajista on esitetty saksalaisen MPA NRW:n (Erwitte) tarkastustodistuksessa.
Liitinpaikkojen lukumäärä sis. suojamaadoitusliittimen
Vapaat sisämitat: 136x102x57 mm
-
- Tekniset tiedot
-
Tekniset tiedot
Ex-alueelle ilman Ex-vyöhykkeelle, kaasu ilman Ex-vyöhykkeelle, pöly ilman Halogeeniton kyllä Iskunkestävä ei Jakorasian kannen malli Sokkokansi Kalusteasennus Liitin Kannella kyllä Kannen kiinnitys ruuvattu Kansi ei väritön Koko 150x116x67 Kotelointiluokka IP66 Kotelon läpivientitapa Kalvo, voidaan leikata Läpinäkyvä kansi ei Liittimien lukumäärä 6 Mallin räjähdysturvallisuus testattu ei Materiaali polypropeeni Mitoituspiirin eristysjännite Ui 690 V Muoto suorakulmainen Nimellisjännite 660 V Nimellispoikkipinta min. 10 mm² Palonkestävyys E 90 ROHS-vaatimusten mukainen vapautettu Säänkestävä ei Sisäänvienti takaa ei Sisäänvientien lukumäärä 10 Suojattu ei Toisiinsa liitettävät ei Tuotesarja FireBox T-sarja Väri pastellinoranssi, RAL 2003 voidaan sulkea lyijykkeellä ei Mitat
Korkeus 67 mm Pituus 150 mm Pohjamitta 116 mm Vapaat sisämitat 136x102x57 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-04-02T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 1,8238 kg CO₂e / 1 Kappale CO₂ Footprint (GWP) 1,8238 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 - Kaikki tyypit
- Lataukset
-
Tietolehti T 100 ED 10-6 AF / 7205563 , 0.23MB , pdfEsite FireBox , 2.61MB , pdfEU-vaatimustenmukaisuusvakuutus T 100 ED 10-6 AF / 7205563 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus T 100 ED 10-6 AF / 7205563 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus T 100 ED 10-6 AF / 7205563 , 0.13MB , pdfAsiantuntijalausunto Palonkestävä kiinnitys kantaviin puurakenteisiin , 6.58MB , pdf
