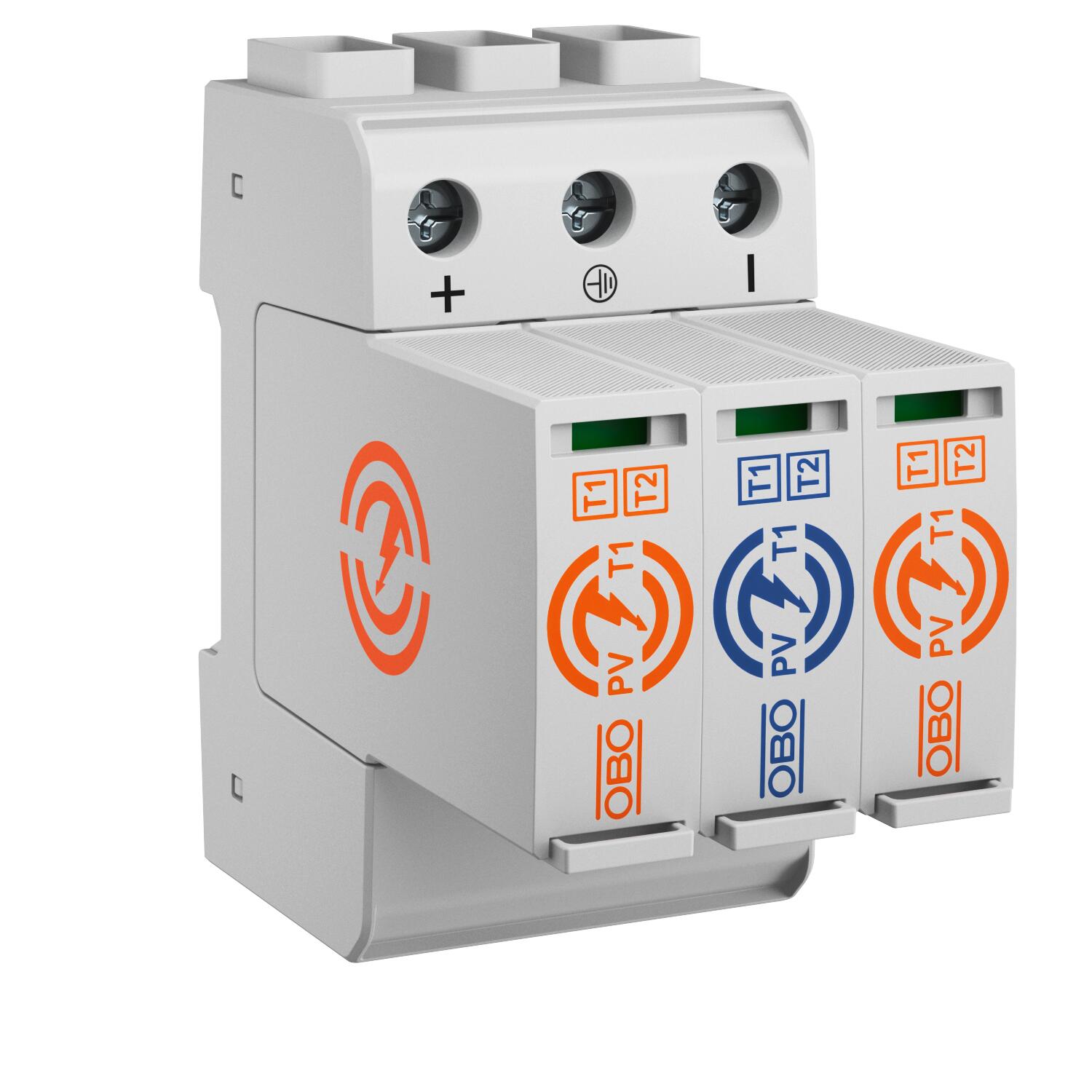

PV combination arrester 1,100 V

muu | IP20

PV combination arrester 1,100 V

Tuotenro 5094250 | EAN-numero 4012197503970

Tuotenro / Tyyppi

Napojen malli	muu

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Combination arrester, type 1+2, for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested according to EN 61643-31
• Discharge capacity up to 6.25 kA (10/350) and 40 kA (8/20) per pole
• Low DC protection level: < 3.8 kV and Uoc max = 1,100 V DC
• With visual function display for the use in distributer housings

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	40 kA
Enimmäissulake	160 A
Etähälytyskosketin	ei
FM-koskettimet	Vaihtokosketin
Ilmankosteus maks.	95 %
Ilmankosteus min.	5 %
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	25 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	4 AWG
Käyttöalueen lämpötila maks.	85 °C
Käyttöalueen lämpötila min.	-40 °C
Kiristysmomentti:	4,5 Nm
Koko	1100V DC
Korkein jatkuva jännite DC	1100 V

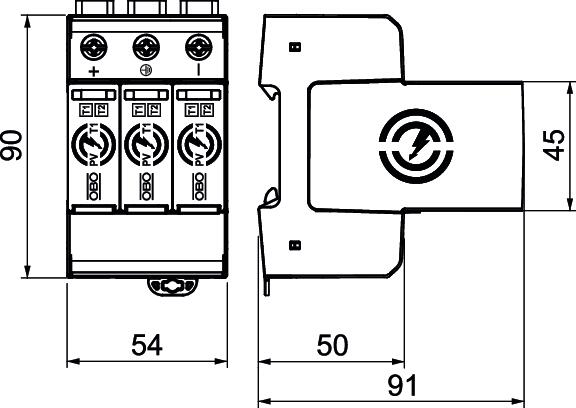

Korkeus	95 mm
Kotelointiluokka	IP20
Kytkentäteho AC	250 V; 1,0 A / 125 V; 1,0 A
Kytkentäteho DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
LPZ	0→2
Maks. Aurinkosähköjännite	1100 V

Maks. verkonpuoleinen ylijännitesuoja	160
Malli	3-pole for PV systems
Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Napojen malli	muu
Nimellispurkausvirta (8/20 µs)	30 kA
Nimellispurkausvirta (8/20 µs) [L-N]	30 kA
OBO_Nimelliskuormitusvirta (tulo-/lähtöliitin)	50 A
Pituus	91 mm
Pohjamitta	54 mm
Purkauskyky (8/20 µs) [yhteensä]	50 kA
Salamasyöksyvirta (10/350 μs)	6,25 kA
Salamasyöksyvirta (10/350) [yhteensä]	12,5 kA
Soveltuu ulkokäyttöön	ei
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
Syttymisaika	<25 ns
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
