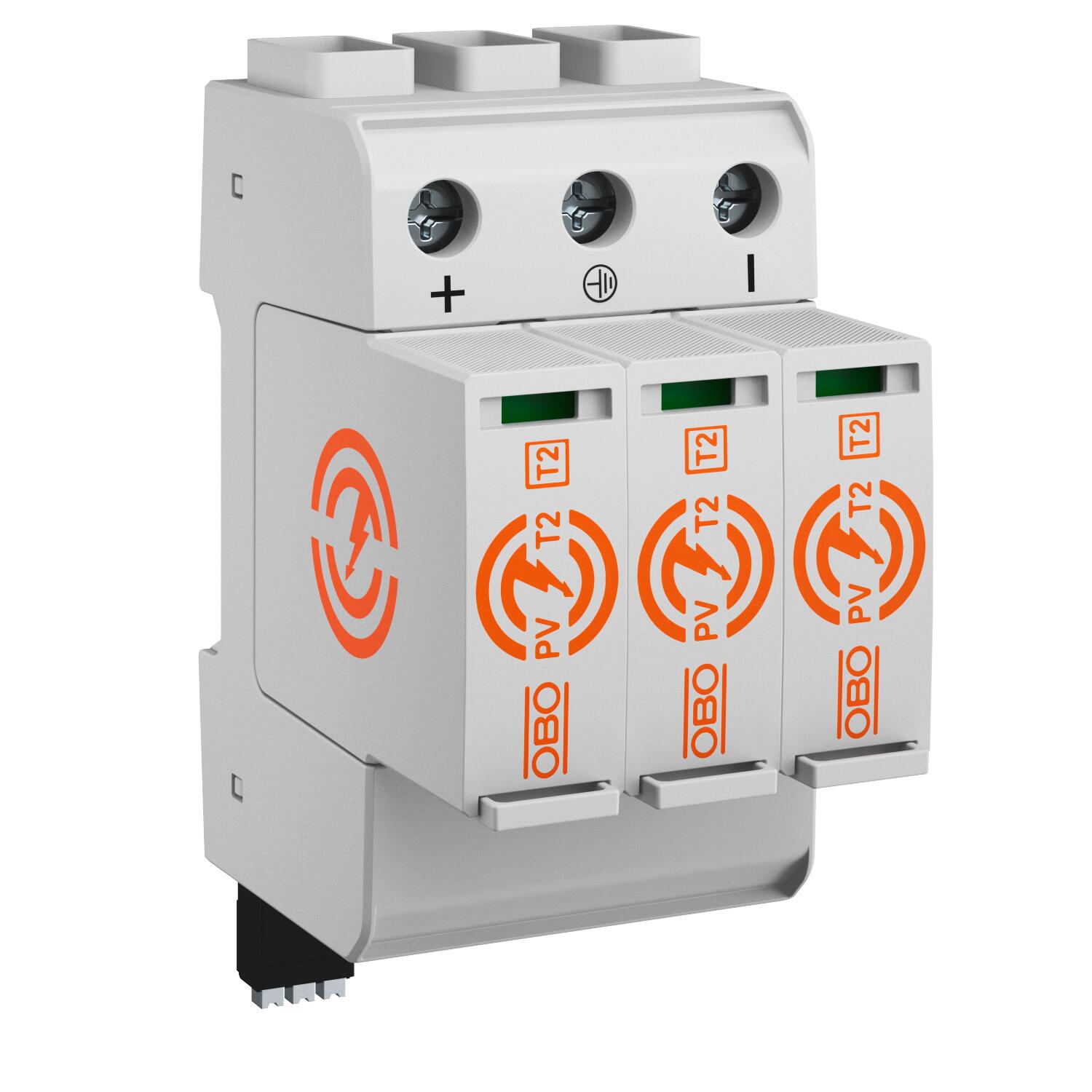

PV surge arrester 1,500 V with remote signalling

3 | IP20

PV surge arrester 1,500 V with remote signalling

Tuotenro 5094296 | EAN-numero 4012197504113

Tuotenro / Tyyppi

Napojen malli	3

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Surge arrester, type 2 for PV systems

• Complete unit of pluggable varistor arrester with cut-off unit
• Surge protection equipotential bonding to IEC 60364-7-712
• Tested to EN 61643-31
• Discharge capacity up to 30 kA (8/20) per pole
• Low DC protection level: < 5.0 kV and Uoc max = 1,500 V DC
• With visual function display for the use in distributer housings
• With RS contact as potential-free changeover

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	30 kA
FM-koskettimet	Vaihtokosketin
Ilmankosteus maks.	95 %
Ilmankosteus min.	5 %
Integroitu sulake	ei
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	2,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	2,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	4 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Käyttöalueen lämpötila maks.	85 °C
Käyttöalueen lämpötila min.	-40 °C
Kiristysmomentti:	4,5 Nm
Koko	1500V DC
Korkein jatkuva jännite DC	1500 V

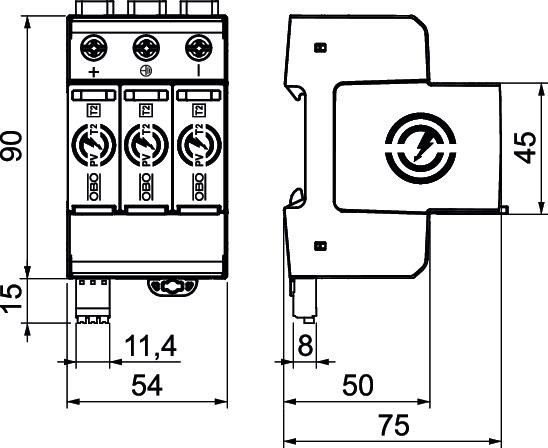

Korkeus	110 mm
Kotelointiluokka	IP20
Kytkentäteho AC	250 V; 1,0 A / 125 V; 1,0 A
Kytkentäteho DC	48 V; 0,5 A / 24 V; 0,5 A / 12 V; 0,5 A
Liitännän poikkipinta FM-liittimet min.	0,25 mm²
Liitännän poikkipinta FM-liittimet min.	23 AWG
Liitännän poikkipinta, FM-liittimet maks.	16 AWG

Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
LPZ	0→2
Maks. Aurinkosähköjännite	1500 V
Malli	3-pole for PV systems
Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Napojen malli	3
Nimellispurkausvirta (8/20 µs)	20 kA
Pituus	75 mm
Pohjamitta	54 mm
Salamasyöksyvirta (10/350 μs)	7 kA
Soveltuu ulkokäyttöön	ei
SPD standardin EN 61643-11 mukaan	Tyyppiä 2
SPD standardin IEC 61643-1 mukaan	Luokka II
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Verkkotyyppi DC	kyllä
Verkkotyyppi IT	ei
Verkkotyyppi TN	ei
Verkkotyyppi TN-C	ei
Verkkotyyppi TN-C-S	ei
Verkkotyyppi TN-S	ei
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei
Verkon muoto	DC
