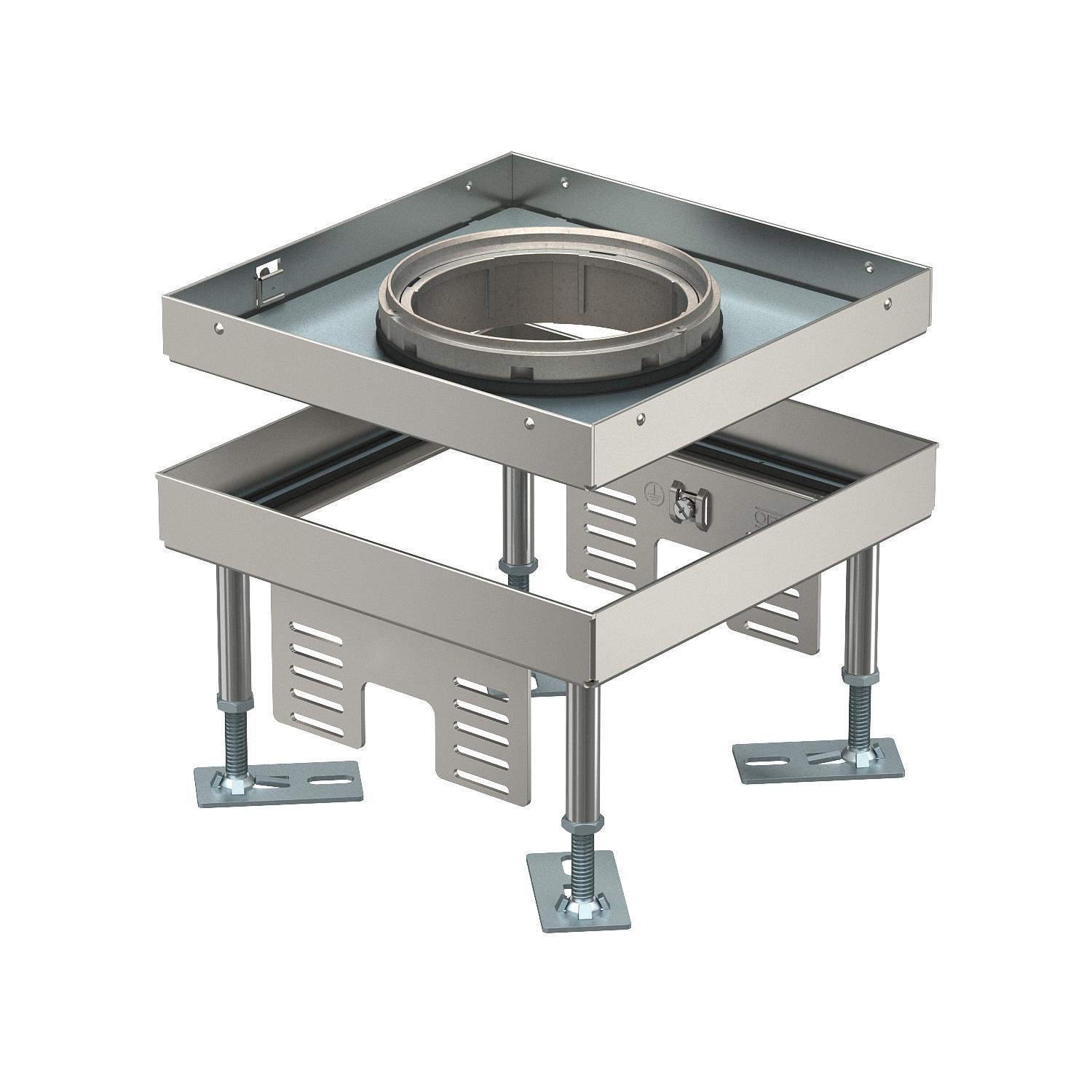

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs
Tuotenro 7408960 | EAN-numero 4012197278137
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 4 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Suojausluokka: IP X5.
2 kojerasian UT3 asennukseen 4 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 6 Modul 45®-kalusteelle. Voidaan asentaa 2 tyypin APMT2 peitelevyä.
-
- Tekniset tiedot
-
Tekniset tiedot

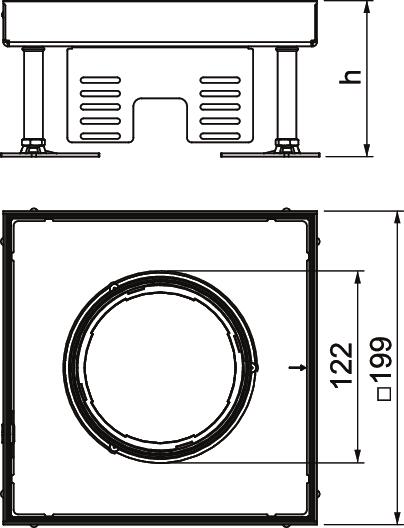

Asennettavien kojeiden lukumäärä 6 Asennusjärjestelmän tyyppi UT3 Asennussyvyys 105 mm CO2-jalanjälki (GWP) kehdosta portille 15,8564 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa ei Johtoaukkojen lukumäärä 1 Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kojerasioiden lukumäärä 2 x UT3 Kojerasioiden nimelliskoko 4 Koko 199x199x100 Korkeus 105 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP55 Lattian hoito märkä Lattiapinnoitteen paksuus 20 mm Lattiarasia kojerasioille ei Lattiataso maks. 150 mm Lattiataso min. 105 mm Leveys, asennusmitat 201 mm Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton Mitta h 105 mm Pituus 199 mm Pituus, asennusmitat 201 mm Pohja-aukko/asennusaukko 201x201 Pohjamitta 199 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Säätöalue maks. 150 mm Säätöalue min. 105 mm Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2
RK NEV2 110 ----- 7405815 1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla
TUK2 GV 1418015 7428140 1 Kappale
Äänieristyssuoja
SRS 4 ----- 7405798 4 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 4
SK RK4 ----- 7404380 1 Kappale
Aukkokansi 350 nimelliskoko 4
DUG 350-3 4 1418707 7400505 1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm
UT3 45 3 1418618 7408723 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm
MTU 2 ----- 7407836 1 Kappale - Lataukset
-
Tietolehti RKFN3 4 VS 20 / 7408960 , 0.18MB , pdfKäyttöturvallisuustiedote RKFN3 4 VS 20 / 7408960 , 0.05MB , pdfEU-vaatimustenmukaisuusvakuutus RKFN3 4 VS 20 / 7408960 , 0.17MB , pdfREACH Vaatimustenmukaisuusvakuutus RKFN3 4 VS 20 / 7408960 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus RKFN3 4 VS 20 / 7408960 , 0.13MB , pdfKäyttöohjeet Käyttöohjeet PF-G , 2.00MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
