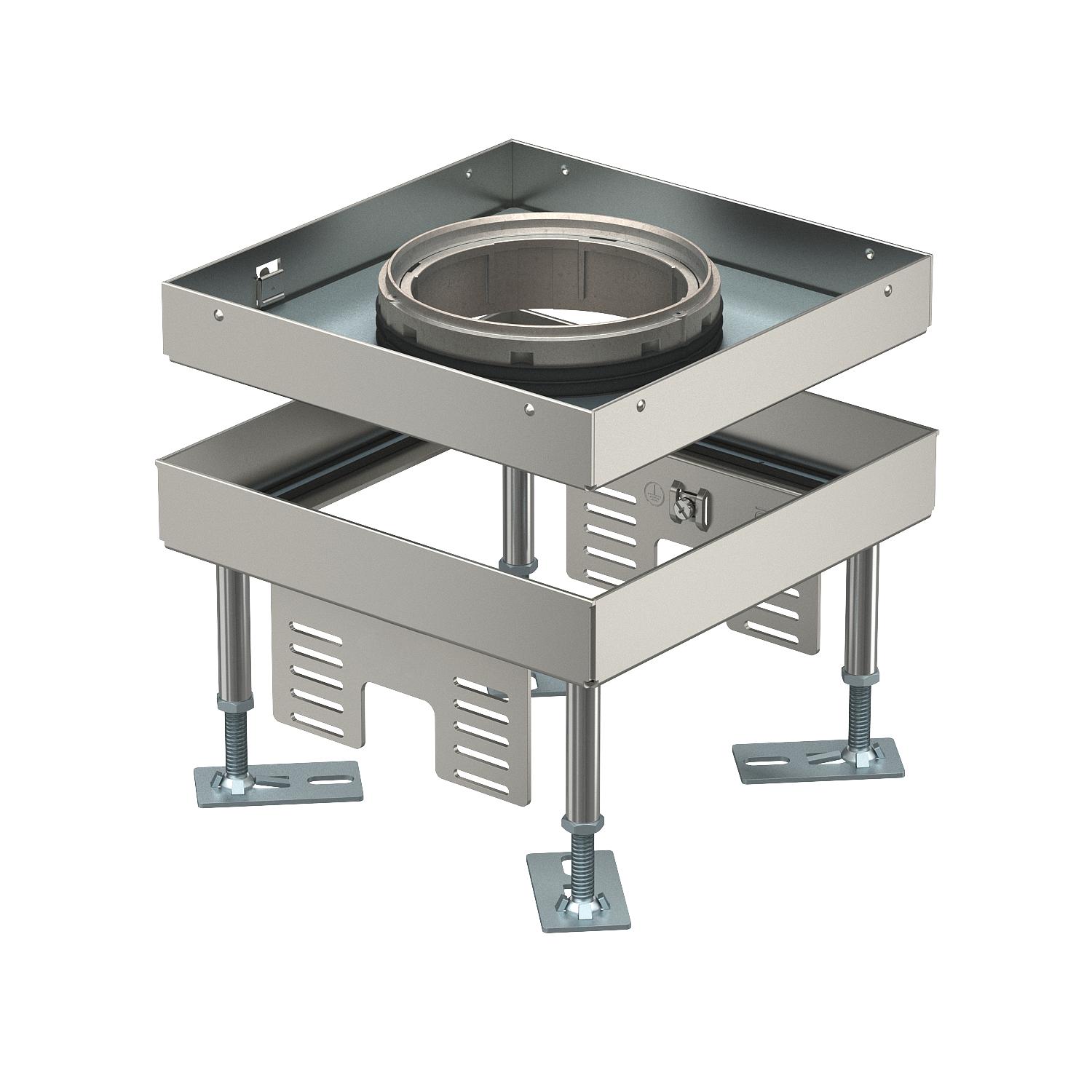

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs

Tuotenro 7408962 | EAN-numero 4012197278144

4
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Säädettävä lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 4 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa. Suojausluokka: IP X5.
2 kojerasian UT3 asennukseen 4 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 6 Modul 45®-kalusteelle. Voidaan asentaa 2 tyypin APMT2 peitelevyä.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 55
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä 6
Asennusjärjestelmän tyyppi UT3
Asennussyvyys 110 mm
CO2-jalanjälki (GWP) kehdosta portille 16,3325 kg CO2e / 1 Kappale
Hyväksynnät VDE
Irrotettavissa ei
Johtoaukkojen lukumäärä 1
Johtoaukon malli Alaslaskettava johtojen ulostuloputki
Kojerasioiden lukumäärä 2 x UT3
Kojerasioiden nimelliskoko 4
Koko 199x199x105
Korkeus 110 mm
Kotelointiluokka (IP) käytetyssä tilassa IP20
Kotelointiluokka (IP) suljetussa tilassa IP55
Lattian hoito märkä
Lattiapinnoitteen paksuus 25 mm
Lattiarasia kojerasioille ei
Lattiataso maks. 155 mm
Lattiataso min. 110 mm
Leveys, asennusmitat 201 mm
Malli nelikulmainen
Malli raskaille kuormille ei
Materiaali teräs, ruostumaton
Mitta h 110 mm
Pituus 199 mm
Pituus, asennusmitat 201 mm
Pohja-aukko/asennusaukko 201x201
Pohjamitta 199 mm
Pystysuuntainen kuorma, pieni pinta maks. 3000 N
Pystysuuntainen kuorma, suuri pinta maks. 10000 N
Säätöalue maks. 155 mm
Säätöalue min. 110 mm
Soveltuu asennettavaksi kaksoislattioihin kyllä
Soveltuu asennettavaksi korotettuun lattiaan kyllä
Standardi EN 50085-2-2
Suojaustaso IK-koodi IK10
Kaikki tyypit

Kaikki tyypit

Tyyppi Lattiataso min. Lattiataso maks. Lattiapinnoitteen paksuus Mitta h Kojerasioiden nimelliskoko Tuotenro Määrä pienin myyntiyksikkö
RKFN3 4 VS 20 105 mm 150 mm 20 mm 105 mm 4 7408960
1 Kappale
RKFN3 4 VS 25 110 mm 155 mm 25 mm 110 mm 4 7408962
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2 Säätöjalka RKNEV2 RK NEV2 110 ----- 7405815
1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla Johtojen ulostuloputken kansi, nostokahvalla TUK2 GV 1418015 7428140
1 Kappale
Äänieristyssuoja Äänieristyssuoja SRS 4 ----- 7405798
4 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 4 Valukehys säädettäville lattiarasioille, nimelliskoko 4 SK RK4 ----- 7404380
1 Kappale
Aukkokansi 350 nimelliskoko 4 Aukkokansi 350 nimelliskoko 4 DUG 350-3 4 1418707 7400505
1 Kappale
Kojerasia UT3, Modul 45®, pituus 165 mm Kojerasia UT3, Modul 45®, pituus 165 mm UT3 45 3 1418618 7408723
1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 165 mm Tietoverkkoliittimien liitinlevyt, pituus 165 mm MTU 2 ----- 7407836
1 Kappale
Lataukset

Lataus

EU-vaatimustenmukaisuusvakuutus RKFN3 4 VS 25 / 7408962 , 0.17MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus RKFN3 4 VS 25 / 7408962 , 0.13MB , pdf
RoHS Vaatimustenmukaisuusvakuutus RKFN3 4 VS 25 / 7408962 , 0.13MB , pdf
