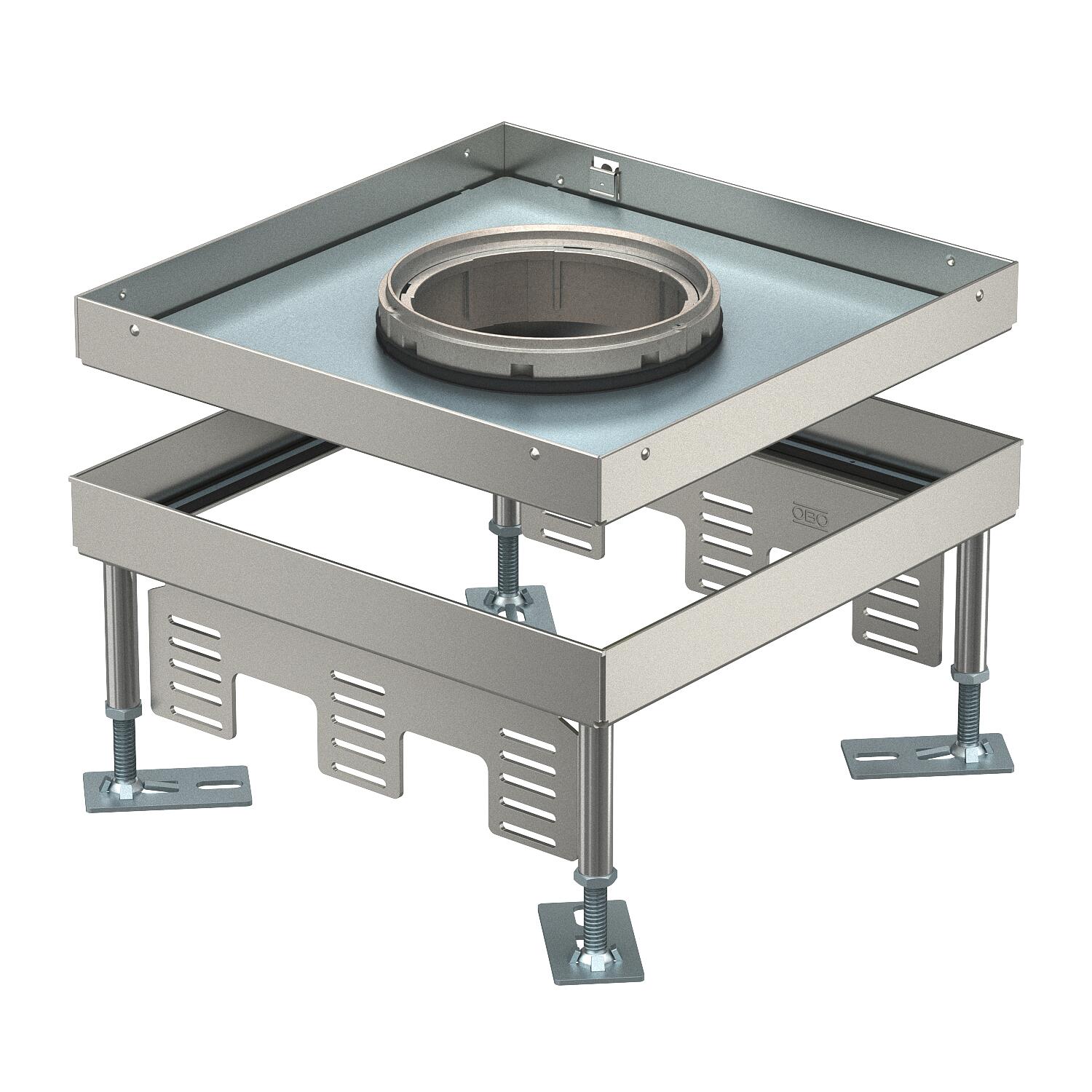

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs

Tuotenro 7408980 | EAN-numero 4012197278175

Alaslaskettava johtojen ulostuloputki
9
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus
Säädettävä lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa.

3 kojerasian UT4 asennukseen 9 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 12 Modul 45®-kalusteelle. Voidaan asentaa 3 tyypin APMT5 peitelevyä.
Three APMT5 cover plates can be installed.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Suojausluokka IP 55
Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä 12
Asennusjärjestelmän tyyppi UT4
Asennussyvyys 105 mm
CO2-jalanjälki (GWP) kehdosta portille 22,1925 kg CO2e / 1 Kappale
Hyväksynnät VDE
Irrotettavissa ei
Johtoaukkojen lukumäärä 1
Johtoaukon malli Alaslaskettava johtojen ulostuloputki
Kojerasioiden lukumäärä 3 x UT4
Kojerasioiden nimelliskoko 9

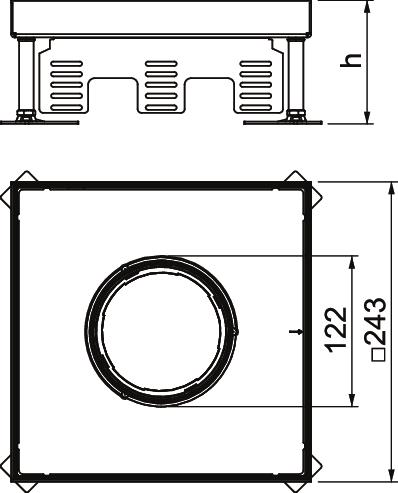

Koko 243x243x100
Korkeus 105 mm
Kotelointiluokka (IP) käytetyssä tilassa IP20
Kotelointiluokka (IP) suljetussa tilassa IP55
Lattian hoito märkä
Lattiapinnoitteen paksuus 20 mm
Lattiarasia kojerasioille ei
Lattiataso maks. 150 mm
Lattiataso min. 105 mm
Leveys, asennusmitat 244 mm
Malli nelikulmainen
Malli raskaille kuormille ei
Materiaali teräs, ruostumaton
Mitta h 105 mm
Pituus 243 mm
Pituus, asennusmitat 244 mm
Pohja-aukko/asennusaukko 244x244
Pohjamitta 243 mm
Pystysuuntainen kuorma, pieni pinta maks. 3000 N
Pystysuuntainen kuorma, suuri pinta maks. 10000 N
Säätöalue maks. 150 mm
Säätöalue min. 105 mm
Soveltuu asennettavaksi kaksoislattioihin kyllä
Soveltuu asennettavaksi korotettuun lattiaan kyllä
Standardi EN 50085-2-2
Suojaustaso IK-koodi IK10
Kaikki tyypit

Kaikki tyypit

Tyyppi Lattiataso min. Lattiataso maks. Lattiapinnoitteen paksuus Mitta h Johtoaukon malli Kojerasioiden nimelliskoko Sähkönro Tuotenro Määrä pienin myyntiyksikkö
RKFN3 9 VS 20 105 mm 150 mm 20 mm 105 mm Alaslaskettava johtojen ulostuloputki 9 ----- 7408980
1 Kappale
RKFN3 9 VS 25 110 mm 155 mm 25 mm 110 mm Alaslaskettava johtojen ulostuloputki 9 1415955 7408982
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2 Säätöjalka RKNEV2 RK NEV2 110 ----- 7405815
1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla Johtojen ulostuloputken kansi, nostokahvalla TUK2 GV 1418015 7428140
1 Kappale
Äänieristyssuoja Äänieristyssuoja SRS 4 ----- 7405798
4 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 9 Valukehys säädettäville lattiarasioille, nimelliskoko 9 SK RK9 1418855 7404372
1 Kappale
Aukkokansi 350 nimelliskoko 9 Aukkokansi 350 nimelliskoko 9 DUG 350-3 9 1418709 7400513
1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm Kojerasia UT4, Modul 45®, pituus 208 mm UT4 45 4 1418619 7408727
1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm Tietoverkkoliittimien liitinlevyt, pituus 208 mm MTU 3 ----- 7407840
1 Kappale
Lataukset

Lataus

EU-vaatimustenmukaisuusvakuutus RKFN3 9 VS 20 / 7408980 , 0.17MB , pdf
Lataus
REACH Vaatimustenmukaisuusvakuutus RKFN3 9 VS 20 / 7408980 , 0.10MB , pdf
RoHS Vaatimustenmukaisuusvakuutus RKFN3 9 VS 20 / 7408980 , 0.13MB , pdf
