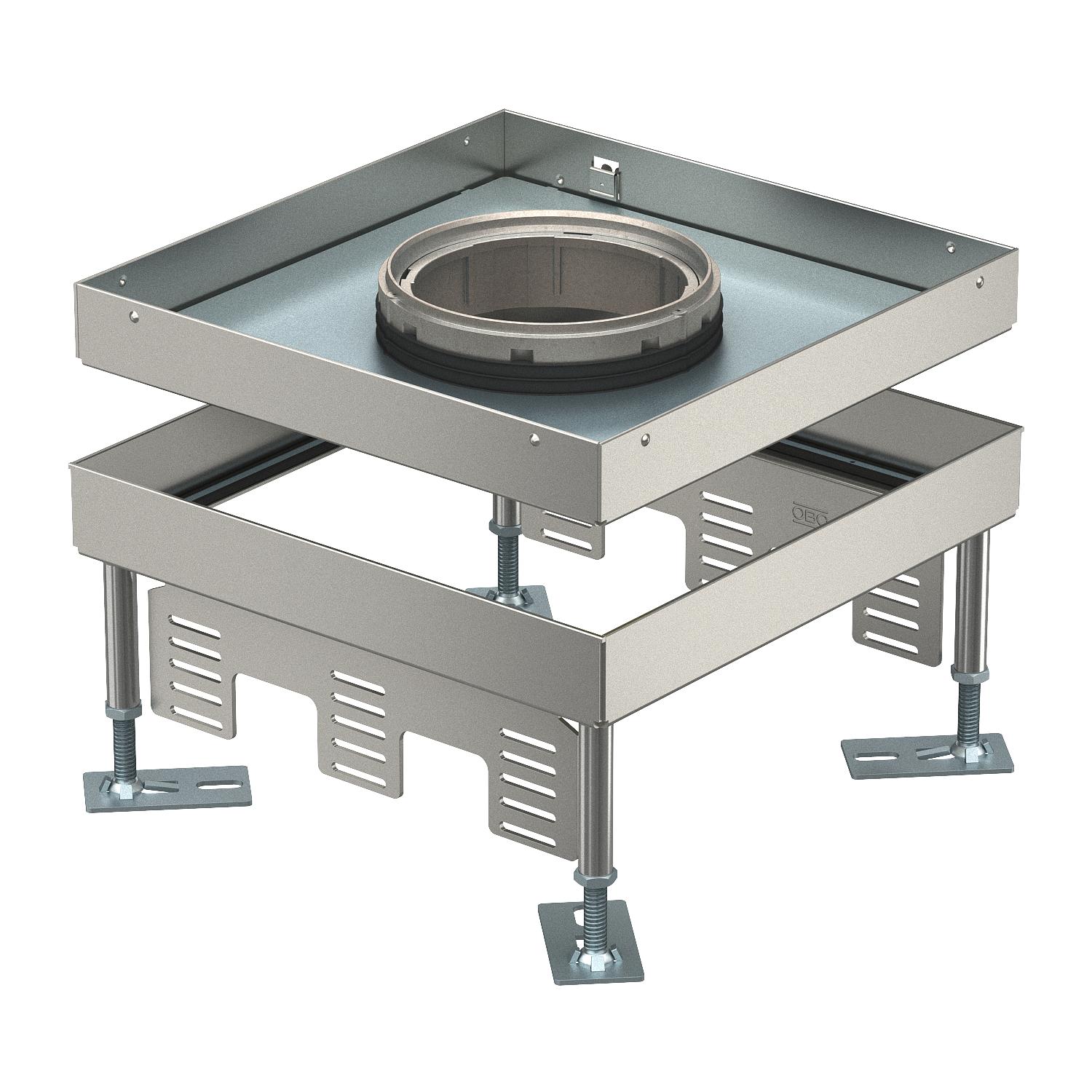

Säädettävä lattiarasia johtojen ulostuloputkella, RKFN, ruostumaton teräs
Tuotenro 7408982 | EAN-numero 4012197278182 | Sähkönro 1415955
| Tuotenro / Tyyppi |
7408982 / RKFN3 9 VS 25
|
|---|
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä lattiarasia raskaille kuormille johtojen ulostuloputkella, nimelliskoko 9 kalusteiden asennukseen kanaviin ja kaksoislattioihin. Kuiva- ja märkäpuhdistettaviin lattioihin sisätiloissa.
3 kojerasian UT4 asennukseen 9 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 12 Modul 45®-kalusteelle. Voidaan asentaa 3 tyypin APMT5 peitelevyä.
-
- Tekniset tiedot
-
Tekniset tiedot

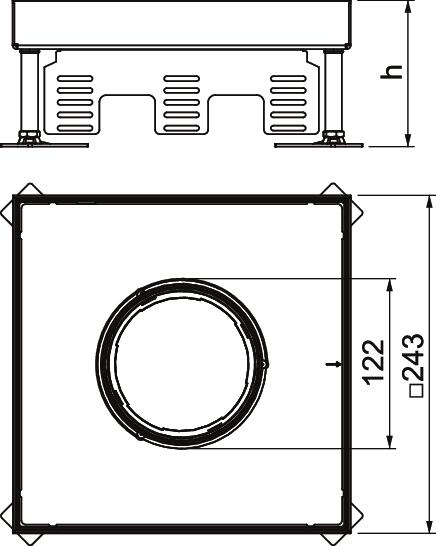

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 110 mm CO2-jalanjälki (GWP) kehdosta portille 23,4093 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa ei Johtoaukkojen lukumäärä 1 Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kojerasioiden lukumäärä 3 x UT4 Kojerasioiden nimelliskoko 9 Koko 243x243x105 Korkeus 110 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP55 Lattian hoito märkä Lattiapinnoitteen paksuus 25 mm Lattiarasia kojerasioille ei Lattiataso maks. 155 mm Lattiataso min. 110 mm Leveys, asennusmitat 244 mm Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton Mitta h 110 mm Pituus 243 mm Pituus, asennusmitat 244 mm Pohja-aukko/asennusaukko 244x244 Pohjamitta 243 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 10000 N Säätöalue maks. 155 mm Säätöalue min. 110 mm Soveltuu asennettavaksi kaksoislattioihin kyllä Soveltuu asennettavaksi korotettuun lattiaan kyllä Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Säätöjalka RKNEV2
RK NEV2 110 ----- 7405815 1 Pakkausyksikkö
Johtojen ulostuloputken kansi, nostokahvalla
TUK2 GV 1418015 7428140 1 Kappale
Äänieristyssuoja
SRS 4 ----- 7405798 4 Kappale
Valukehys säädettäville lattiarasioille, nimelliskoko 9
SK RK9 1418855 7404372 1 Kappale
Aukkokansi 350 nimelliskoko 9
DUG 350-3 9 1418709 7400513 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale - Lataukset
-
