Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs

Tuotenro 7409625 | EAN-numero 4012197438685

Tuotenro / Tyyppi

Lattiataso min.	136 mm

Lattiapinnoitteen paksuus	25 mm

Mitta h

Johtoaukon malli	Alaslaskettava johtojen ulostuloputki

Kojerasioiden nimelliskoko	9

Tuotteen kuvaus

Tuotteen kuvaus

Säädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 9, johtojen ulostuloputkella kalusteiden asennukseen märkä- ja kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/9 tai UGD350-3/9. Asennus tehdään säätöraudoilla (tilattava erikseen) valurasioiden alumiinikehysprofiiliin.

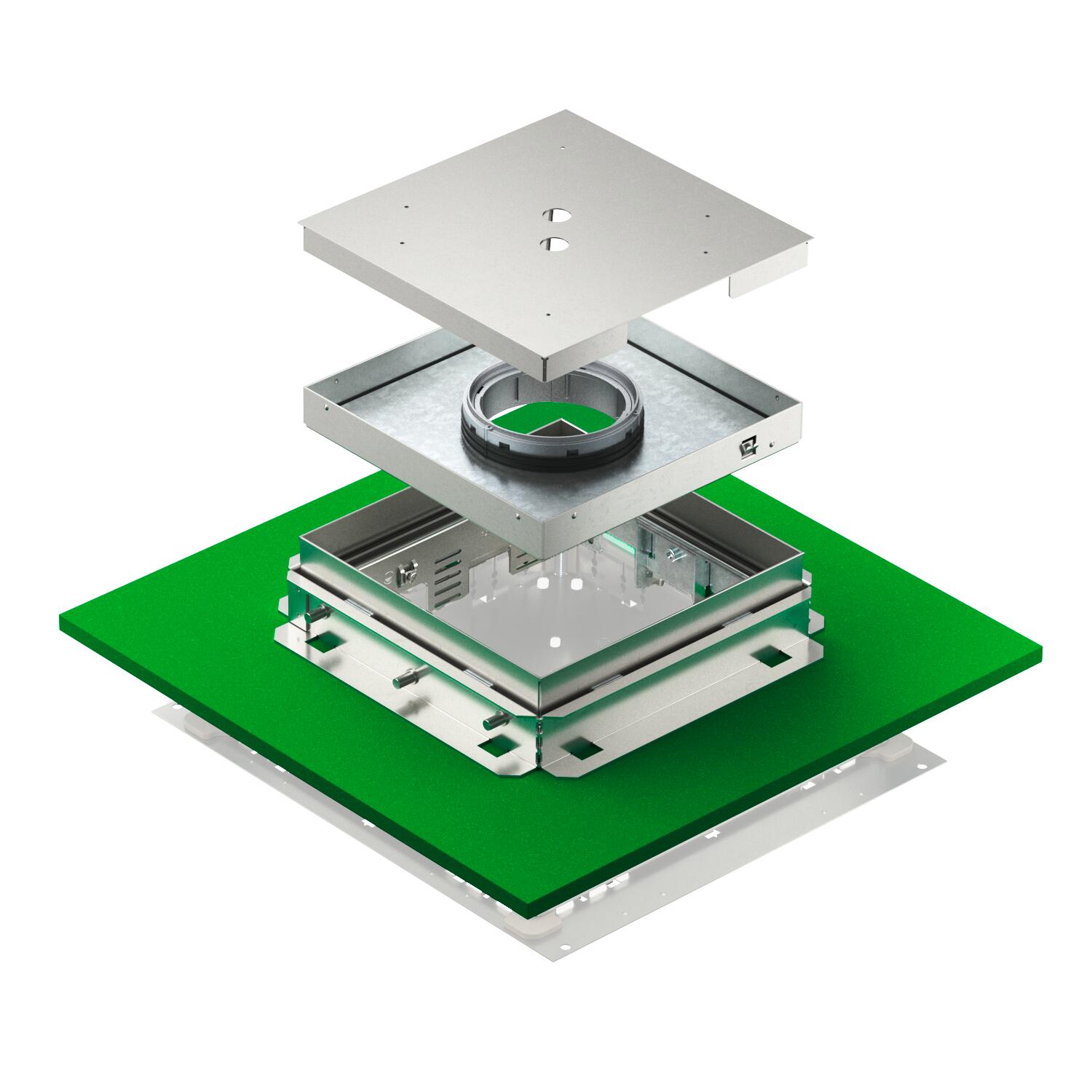

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket. The tube body is not included in the scope of delivery.

Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä	12
Asennusjärjestelmän tyyppi	UT4
Asennussyvyys	136 mm
CO2-jalanjälki (GWP) kehdosta portille	51,324 kg CO2e / 1 Kappale
Hyväksynnät	VDE
Irrotettavissa	kyllä
Johtoaukkojen lukumäärä	1
Johtoaukon malli	Alaslaskettava johtojen ulostuloputki
Kojerasioiden lukumäärä	3 x UT4
Kojerasioiden nimelliskoko	9
Koko	243x243x118
Korkeus	81 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP20
Kotelointiluokka (IP) suljetussa tilassa	IP55
Lattian hoito	märkä
Lattiapinnoitteen paksuus	25 mm
Lattiarasia kojerasioille	ei

Lattiataso min.	136 mm
Malli	nelikulmainen
Malli raskaille kuormille	ei
Materiaali	teräs, ruostumaton 1.4301
Mitta h	81 mm
Pituus	243 mm
Pohjamitta	243 mm
Pystysuuntainen kuorma, pieni pinta	maks. 3000 N
Pystysuuntainen kuorma, suuri pinta	maks. 5000 N
Säätöalue maks.	110 mm
Säätöalue min.	69 mm
Soveltuu asennettavaksi kaksoislattioihin	ei
Soveltuu asennettavaksi korotettuun lattiaan	ei
Standardi	EN 50085-2-2
Suojaustaso IK-koodi	IK10
Valun syvyys maks.	110 mm
Valun syvyys min.	69 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Lattiataso min.	Lattiapinnoitteen paksuus	Mitta h	Johtoaukon malli	Kojerasioiden nimelliskoko	Tuotenro	Määrä	pienin myyntiyksikkö
TRKFN 9 VS 250	136 mm	25 mm	-	Alaslaskettava johtojen ulostuloputki	9	7409605	Kappale	1 Kappale
TRKFN 9 VS 350	136 mm	25 mm	81 mm	Alaslaskettava johtojen ulostuloputki	9	7409625	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
	TUK2 GV	1418015	7428140	Kappale	1 Kappale
	UT4 45 4	1418619	7408727	Kappale	1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm	MTU 3	-----	7407840	Kappale	1 Kappale
