Säädettävä, lattiasta erotettava lattiarasia johtojen ulostuloputkella, ruostumaton teräs
Tuotenro 7409605 | EAN-numero 4012197369194
- Tuotteen kuvaus
-

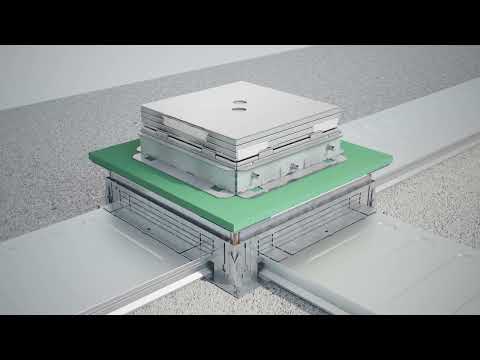

Tuotteen kuvausSäädettävä ja lattiasta erotettu nelikulmainen lattiarasia valmiin valun yläpinnan korkeudelle ja tiiviisti reunaan asti valurasioille UZD 250-3 (valun vähimmäissyvyys 151 mm) / UGD55 250-3 (valun vähimmäissyvyys 136 mm). Soveltuu kaikkiin sementtisideaineisiin lattioihin. Lattiarasian kehys integroidulla valukehyksellä ja säätötoiminnolla. Lattiarasian kehys säädetään 4 pitkittäisreiän avulla lattiapinnoitteen yläpinnan korkeudelle. Soveltuu kuiva-, kostea- ja märkäpuhdistettaviin lattioihin. Lattiarasia kiinnitetään kiinnityskappaleella asennuskanteen lattia-/terrazzolattiatöiden ajaksi ja se on asennettuna kaikkiin suuntiin irti lattiasta. Lattiarasian kehys on ruostumatonta terästä ja kannessa on 25 mm upotus lattiapinnoitteelle
Säädettävä lattiarasia johtojen ulostuloputkella, 3-osainen Voidaan asentaa 3 tyypin APMT5 peitelevyä. 3:lle UT4 kojerasialle joihin mahtuu yhteensä 12kpl modul45 asennuskalustetta tai 9kpl 50mm kalustetta.
Säädettävä lattiarasia johtojen ulostuloputkella. 3 kojerasian UT4 asennukseen 9 asennuskalusteelle kiinnitysrenkaalla/kiinnistyssangalla tai 12 Modul 45®-kalusteelle. Toimitukseen sisältyvät kansi alumiinista (hiottavissa), sopiva aukkokansi valukehyksen kiinnitykseen ja ISO-suoja lattiarasiasta erottamiseen. Johtojen ulkostuloputki ei sisälly toimitukseen.
-
- Tekniset tiedot
-
Tekniset tiedot

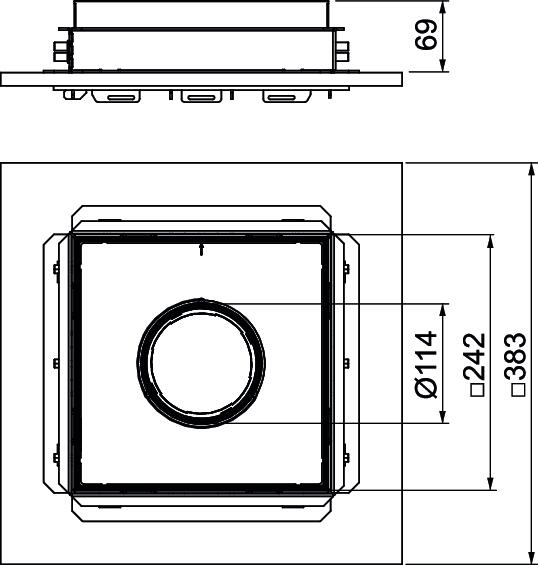

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 136 mm CO2-jalanjälki (GWP) kehdosta portille 42,6229 kg CO2e / 1 Kappale Hyväksynnät VDE Irrotettavissa kyllä Johtoaukkojen lukumäärä 1 Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kojerasioiden lukumäärä 3 x UT4 Kojerasioiden nimelliskoko 9 Koko 243x243x83 Korkeus 81 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP55 Lattian hoito märkä Lattiapinnoitteen paksuus 25 mm Lattiarasia kojerasioille ei Lattiataso min. 136 mm Malli nelikulmainen Malli raskaille kuormille ei Materiaali teräs, ruostumaton Pituus 243 mm Pohjamitta 243 mm Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 5000 N Säätöalue maks. 110 mm Säätöalue min. 69 mm Soveltuu asennettavaksi kaksoislattioihin ei Soveltuu asennettavaksi korotettuun lattiaan ei Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 Valun syvyys maks. 110 mm Valun syvyys min. 69 mm - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Johtojen ulostuloputken kansi, nostokahvalla
TUK2 GV 1418015 7428140 1 Kappale
Kojerasia UT4, Modul 45®, pituus 208 mm
UT4 45 4 1418619 7408727 1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm
MTU 3 ----- 7407840 1 Kappale - Lataukset
-
Tietolehti TRKFN 9 VS 250 / 7409605 , 0.26MB , pdfKäyttöturvallisuustiedote TRKFN 9 VS 250 / 7409605 , 0.05MB , pdfEU-vaatimustenmukaisuusvakuutus TRKFN 9 VS 250 / 7409605 , 0.13MB , pdfREACH Vaatimustenmukaisuusvakuutus TRKFN 9 VS 250 / 7409605 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus TRKFN 9 VS 250 / 7409605 , 0.13MB , pdf
