Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs 140 | 25 | | R9

Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs

Tuotenro 7409651 | EAN-numero 4012197439446

Tuotenro / Tyyppi

Lattiataso min.	140 mm

Lattiapinnoitteen paksuus	25 mm

Kojerasioiden nimelliskoko	R9

Tuotteen kuvaus

Tuotteen kuvaus

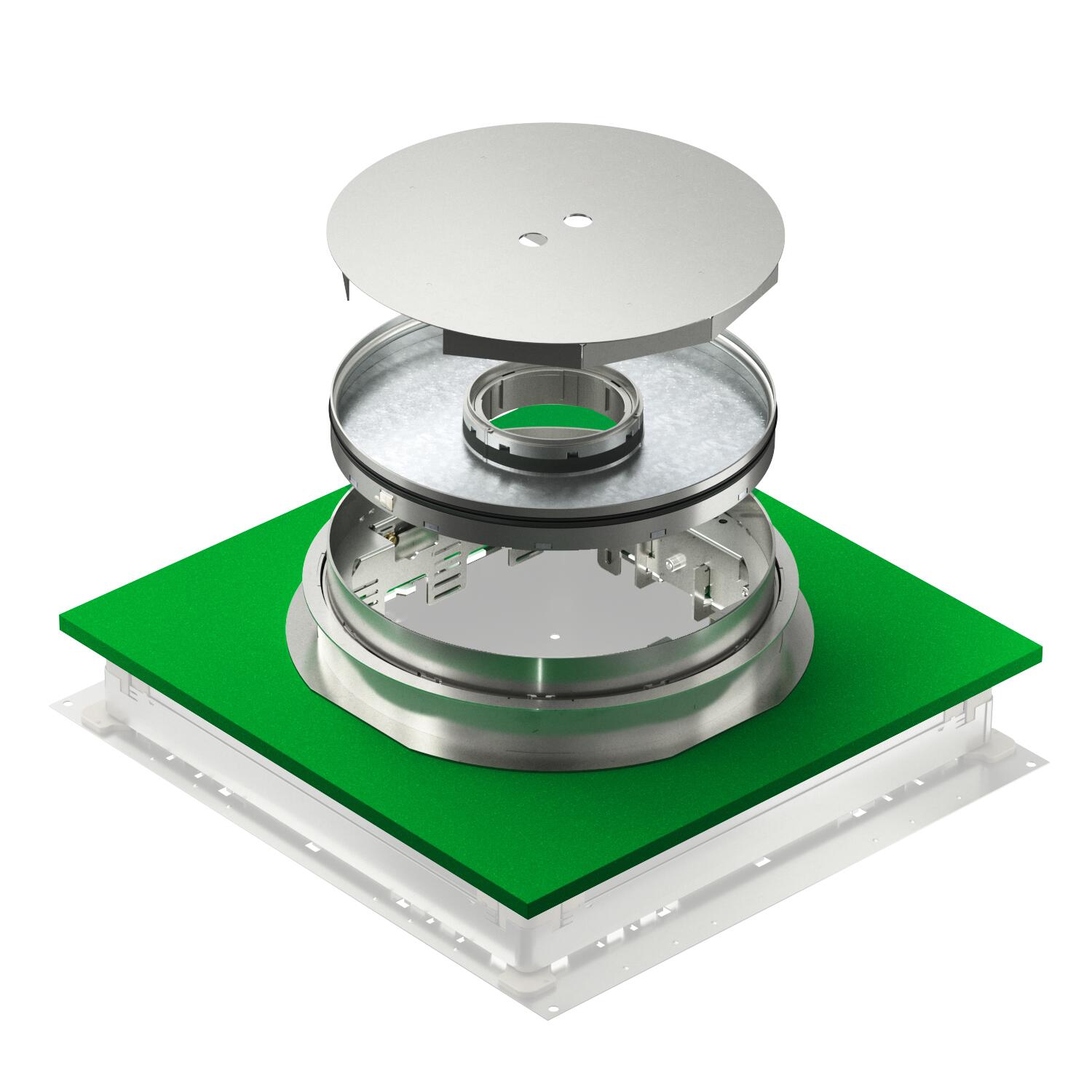

Säädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 9, johtojen ulostuloputkella kalusteiden asennukseen märkä- ja kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/9 tai UGD350-3/9. Asennus tehdään säätöraudoilla (tilattava erikseen) valurasioiden alumiinikehysprofiiliin.

Height-adjustable cassette with tube body. For the installation of 3 universal supports UT4 for 9 single installation devices with support ring/support clamp or 12 Modul 45® devices. The delivery includes a screed protection lid made from aluminium (can be sanded), a matching mounting lid for fixing the cassette tube body and an ISO apron for the decoupling of the underfloor connection socket.

Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä	12
Asennusjärjestelmän tyyppi	UT4
Asennussyvyys	140 mm
Hyväksynnät	VDE
Irrotettavissa	kyllä
Johtoaukkojen lukumäärä	1
Johtoaukon malli	Alaslaskettava johtojen ulostuloputki
Kojerasioiden lukumäärä	3 x UT4
Kojerasioiden nimelliskoko	R9

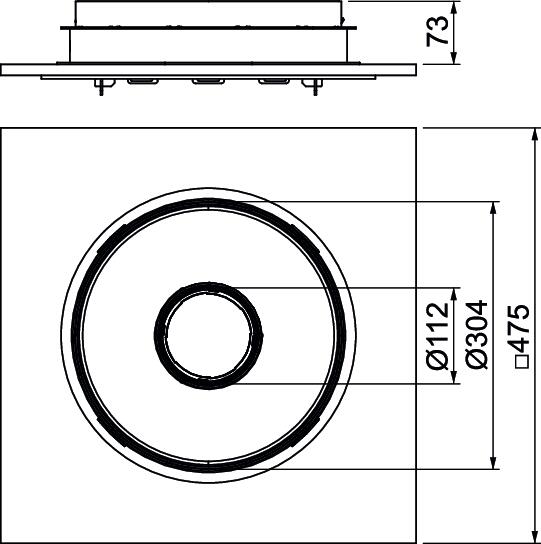

Koko	Ø304x85
Korkeus	85 mm
Kotelointiluokka (IP) käytetyssä tilassa	IP20
Kotelointiluokka (IP) suljetussa tilassa	IP44
Lattian hoito	märkä
Lattiapinnoitteen paksuus	25 mm

Lattiarasia kojerasioille	ei
Lattiataso min.	140 mm
Malli	pyöreä
Malli raskaille kuormille	ei
Materiaali	teräs, ruostumaton 1.4301
Pystysuuntainen kuorma, pieni pinta	maks. 3000 N
Pystysuuntainen kuorma, suuri pinta	maks. 5000 N
Säätöalue maks.	113 mm
Säätöalue min.	73 mm
Soveltuu asennettavaksi kaksoislattioihin	ei
Soveltuu asennettavaksi korotettuun lattiaan	ei
Standardi	EN 50085-2-2
Suojaustaso IK-koodi	IK10
Valun syvyys maks.	113 mm
Valun syvyys min.	73 mm

Kaikki tyypit

Kaikki tyypit

Tyyppi	Lattiataso min.	Lattiapinnoitteen paksuus	Kojerasioiden nimelliskoko	Tuotenro	Määrä	pienin myyntiyksikkö
TRKRFN 9 VS 250	140 mm	25 mm	R9	7409497	Kappale	1 Kappale
TRKRFN 9 VS 350	140 mm	25 mm	R9	7409651	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
	TUK2 GV	1418015	7428140	Kappale	1 Kappale
	UT4 45 4	1418619	7408727	Kappale	1 Kappale
Tietoverkkoliittimien liitinlevyt, pituus 208 mm	MTU 3	-----	7407840	Kappale	1 Kappale
