Säädettävä lattiarasia johtojen ulostuloputkella, RKFNUZD3, ruostumaton teräs
Tuotenro 7409497 | EAN-numero 4012197378387
- Tuotteen kuvaus
-
Tuotteen kuvausSäädettävä ja lattiasta erotettu lattiarasia, nimelliskoko 9, johtojen ulostuloputkella kalusteiden asennukseen märkä- ja kuivapuhdistettaviin lattioihin sisätiloissa, asennus valurasiaan UZD250-3 tai UZD350-3 aukkokannen DUG../9 kanssa tai valurasiaan UGD250-3/9 tai UGD350-3/9. Asennus tehdään säätöraudoilla (tilattava erikseen) valurasioiden alumiinikehysprofiiliin.

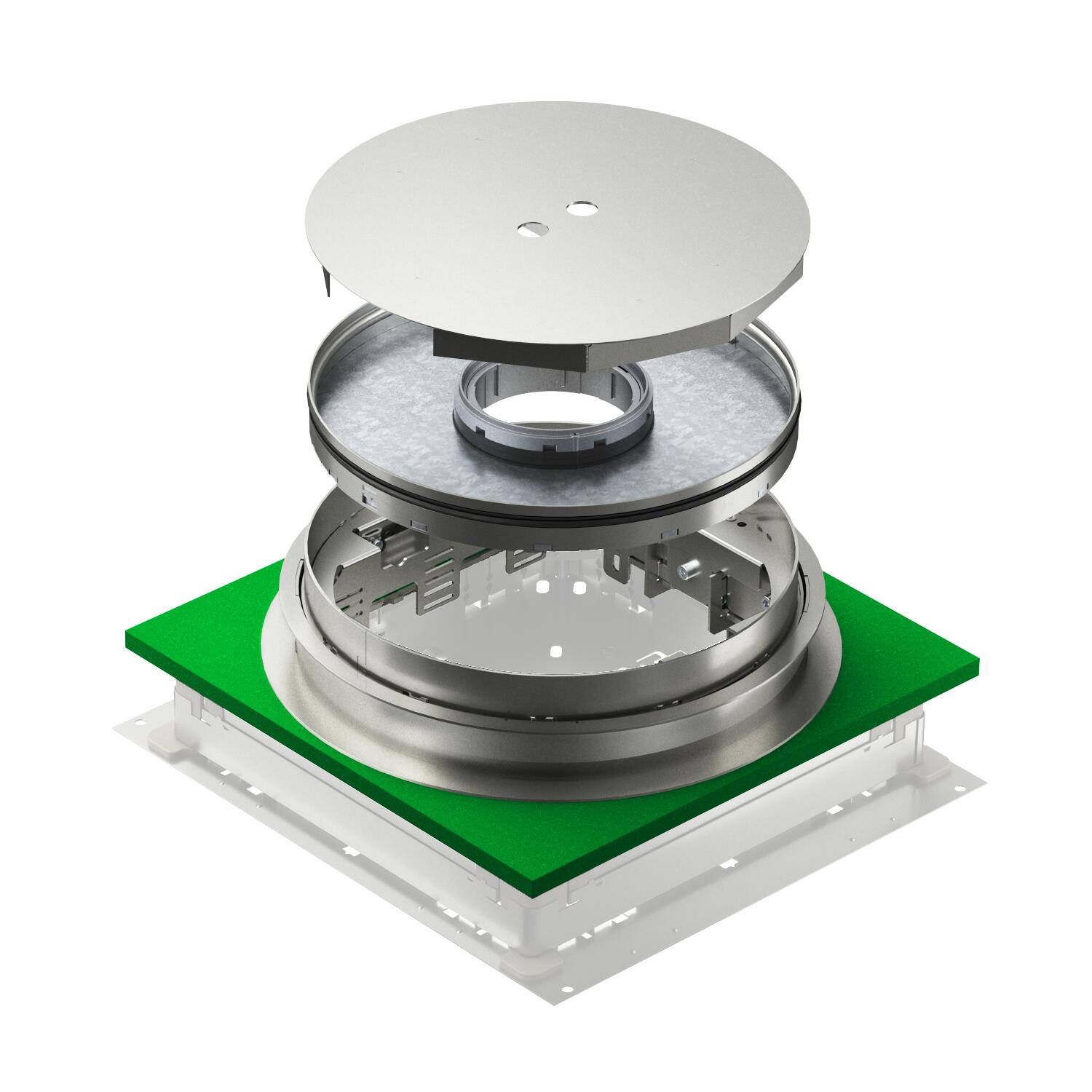

Nivellierbare Kassette mit Tubus. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45®-Geräte. Im Lieferumfang enthalten sind ein Estrichschutzdeckel aus Aluminium (überschleifbar), ein passender Montagedeckel zur Fixierung des Kassetten-Schalkörpers und eine ISO-Schürze zur Entkopplung von der Unterflur-Anschlussdose.
-
- Tekniset tiedot
-
Tekniset tiedot

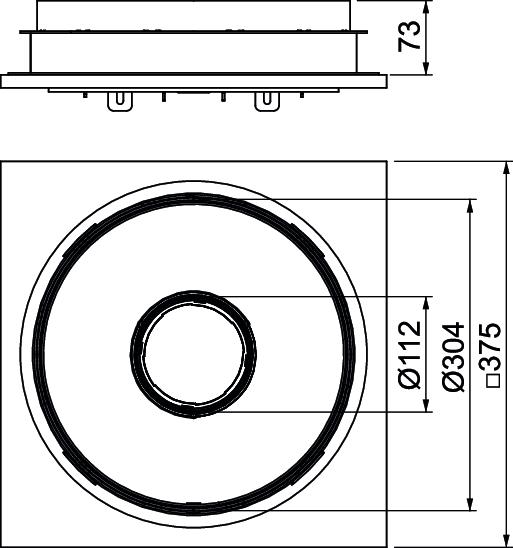

Asennettavien kojeiden lukumäärä 12 Asennusjärjestelmän tyyppi UT4 Asennussyvyys 140 mm Hyväksynnät VDE Irrotettavissa kyllä Johtoaukkojen lukumäärä 1 Johtoaukon malli Alaslaskettava johtojen ulostuloputki Kojerasioiden lukumäärä 3 x UT4 Kojerasioiden nimelliskoko R9 Koko Ø304x85 Korkeus 85 mm Kotelointiluokka (IP) käytetyssä tilassa IP20 Kotelointiluokka (IP) suljetussa tilassa IP44 Lattian hoito märkä Lattiapinnoitteen paksuus 25 mm Lattiarasia kojerasioille ei Lattiataso min. 140 mm Malli pyöreä Malli raskaille kuormille ei Materiaali teräs, ruostumaton 1.4301 Pystysuuntainen kuorma, pieni pinta maks. 3000 N Pystysuuntainen kuorma, suuri pinta maks. 5000 N Säätöalue maks. 113 mm Säätöalue min. 73 mm Soveltuu asennettavaksi kaksoislattioihin ei Soveltuu asennettavaksi korotettuun lattiaan ei Standardi EN 50085-2-2 Suojaustaso IK-koodi IK10 Valun syvyys maks. 113 mm Valun syvyys min. 73 mm - Kaikki tyypit
- Lataukset
-
Luettelo Lattia-asennukset , 42.28MB , pdfAsennusohjeet Terrazzo-lattiarasia, pyöreä , 0.55MB , pdf
