Salamaylijännitesuoja Compact - MCF75 3 | 25 | kyllä | 255 | IP20

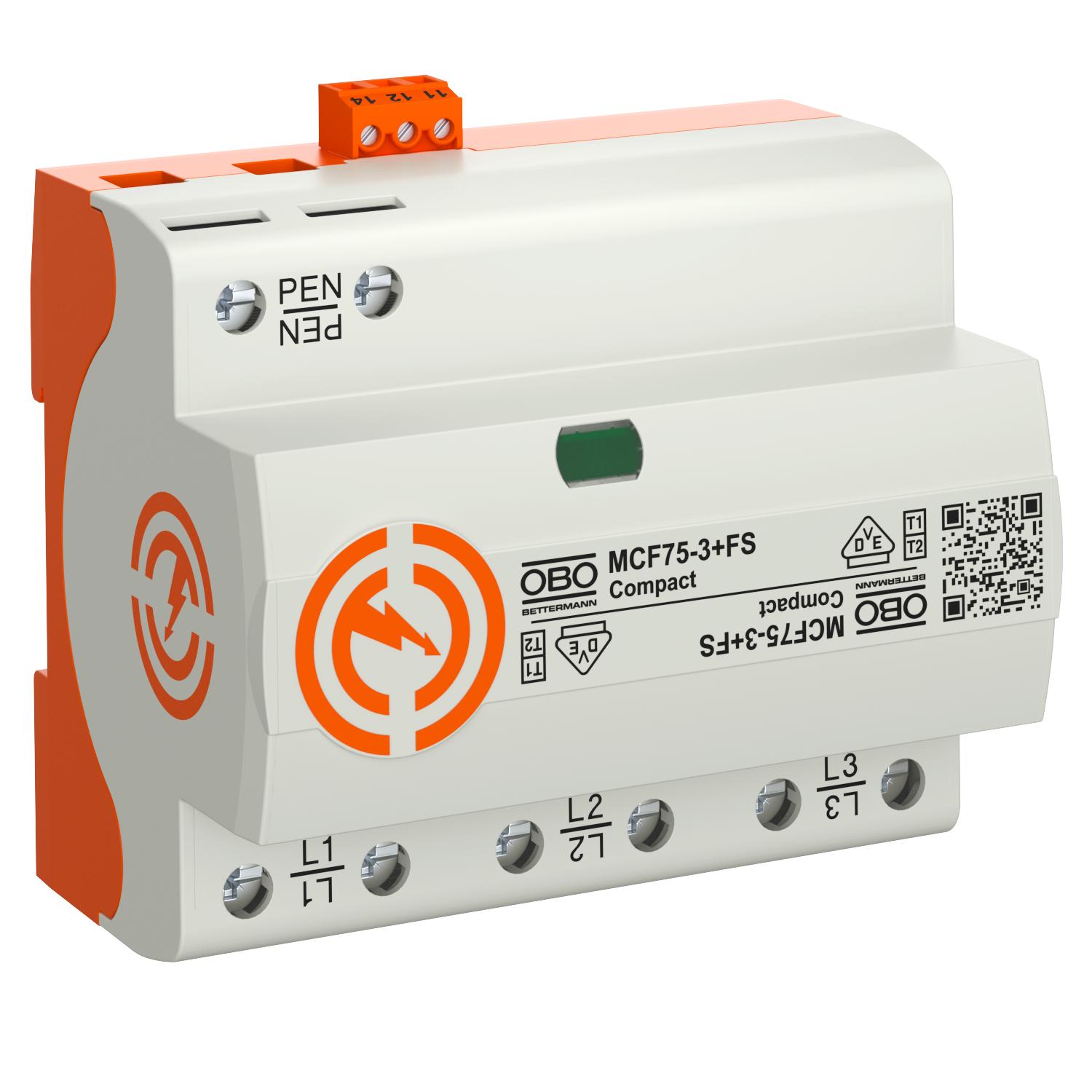

Salamaylijännitesuoja Compact - MCF75

Tuotenro 5096981 | EAN-numero 4012196487325 | Sähkönro 3228522

Tuotenro / Tyyppi	5096981 / MCF75-3+FS

Napojen malli	3

Salamasyöksyvirta (10/350 μs)	25 kA

Etähälytyskosketin	kyllä

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T1+T2

• suojaustaso <1,5 kV
• salamasuojauksen potentiaalintasaukseen IEC 62305 (VDE 0185-305) mukaan
• salamavirran purkauskyky 75 kA (10/350) 3-napainen
• verkon jälkivirran sammutus 50 kA Ipeak, suurin sallittu etusulake 315 A gL/gG
• täyttää VDE-AR-N 4100 -vaatimukset asennukselle ennen mittaria
• koteloidut, ei-ulospuhaltavat kipinävälit asennettavaksi kytkentäkoteloihin

Käyttö: Teollisuuslaitokset ja rakennukset ulkopuolisella salamasuojauksella, luokat I - IV.
Compact ylijännitesuoja

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
Enimmäispurkausvirta (8/20 μs)	50 kA
Enimmäissulake	315 A
Etähälytyskosketin	kyllä
Hyväksynnät	VDE, UL
Ilmankosteus maks.	95 %
Ilmankosteus min.	5 %
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	5 Nm
Koko	255V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
Kotelon materiaali, ylijännitesuojausosat	PA UL 94 V-0
Kytkentäteho AC	250V/ 1,5A
Kytkentäteho DC	250V/ 0,1A

Maks. verkonpuoleinen ylijännitesuoja	315 A
Merkinanto laitteessa	optinen
Napojen lukumäärä	3
Napojen malli	3
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	35 kA
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Salamasyöksyvirta (10/350 μs)	25 kA
Salamasyöksyvirta (10/350) [yhteensä]	75 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 1+2
SPD standardin IEC 61643-1 mukaan	Luokat I+II
SPD UL 1449 mukaan	Tyyppi 4
Syttymisaika	<100 ns
TOV- jännite [L-N] – vikasietotila– 120 min	442 V
TOV-jännite [L-N] - sietotila - 5 s	440 V
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	kyllä
Verkon muoto	TN-C

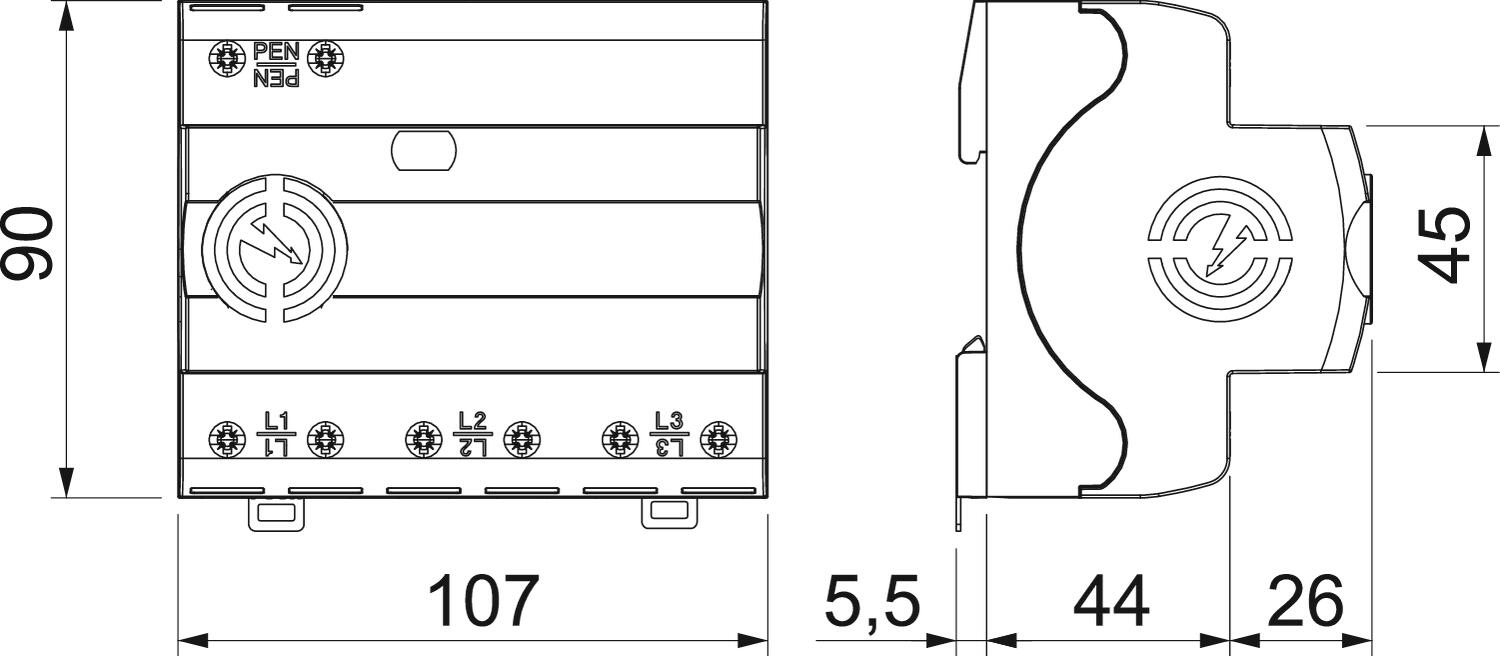

Mitat

Korkeus	70 mm
Pituus	90 mm

Pohjamitta	107 mm

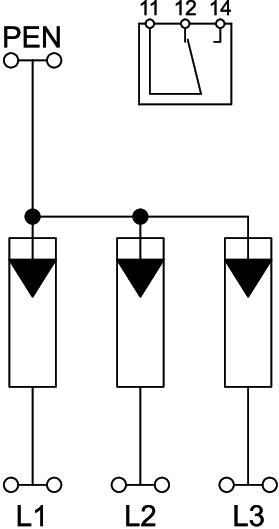

Liitäntämahdollisuudet

FM-koskettimet	Vaihtokosketin
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG

Johdon poikkipinta, taipuisa (hienolankainen)	3 AWG
Johdon poikkipinta, taipuisa (hienolankainen)	25 mm²
Liitännän poikkipinta FM-liittimet min.	28 AWG
Liitännän poikkipinta FM-liittimet min.	0,5 mm²
Liitännän poikkipinta, FM-liittimet maks.	16 AWG
Liitännän poikkipinta, FM-liittimet maks.	1,5 mm²
Purkauskyky (8/20 µs) [yhteensä]	75 kA

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	3,7009 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	3,7009 kg CO₂e
