Seinäkannake AW 30 A4
Tuotenro 6443346 | EAN-numero 4012196554478 | Sähkönro 1465103
- Tuotteen kuvaus
-

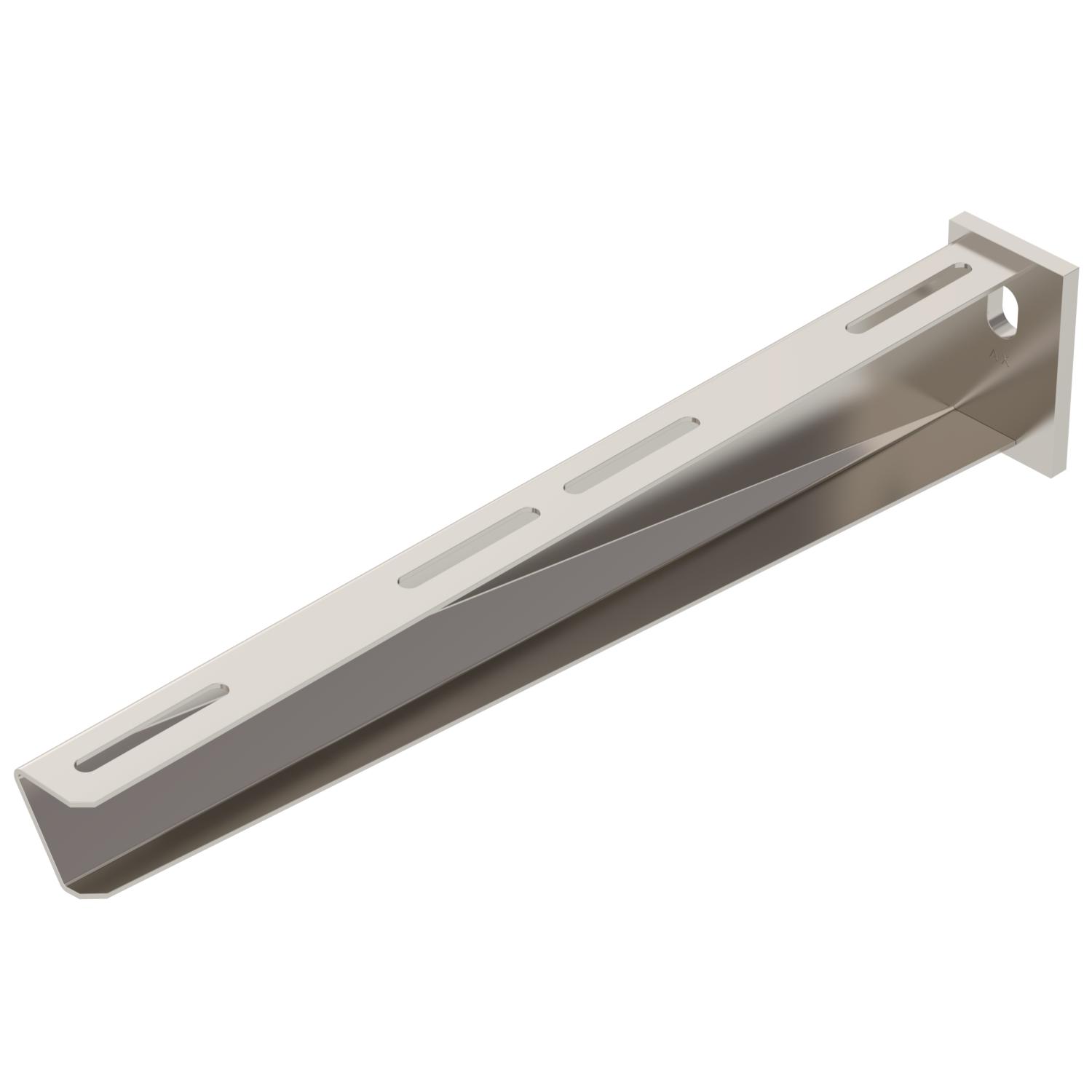

Tuotteen kuvausSeinäkannake hitsatulla kiinnityskappaleella, leveys 410 mm.
Seinäkannakkeen kiinnitys kannakkeeseen U alkaen leveydestä 400 mm kuusioruuveilla kannakkeen molempien sivujen läpi. Käytä sopivaa tukikappaletta.
-
- Tekniset tiedot
-
Tekniset tiedot
F kN:nä 3 kN Koko B410mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs, ruostumaton 1.4571 Palonkestävyys ei Pinta kirkas, jälkikäsitelty Reiän läpimitta 13 mm ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Tuotesarja AW 30 -sarja Väri ruostumaton teräs Mitat

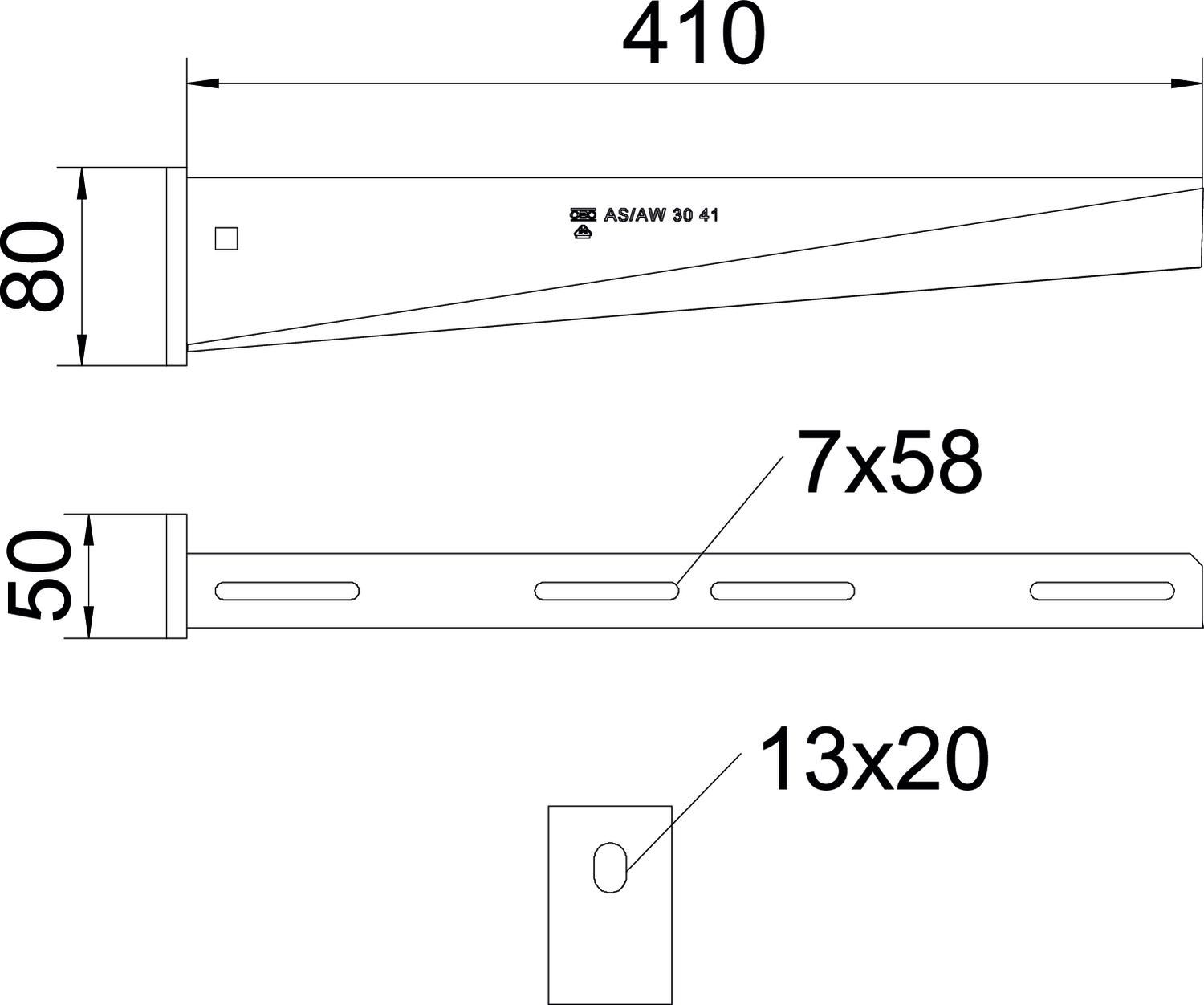

Korkeus 80 mm Mitta A 50 mm Mitta B 410 mm Mitta H 80 mm Pituus 50 mm Pohjamitta 410 mm CO2-jalanjälki (Product Carbon Footprint)
CO2-arvon määrityspäivä 2025-05-14T00:00:00.000+0200 CO2-jalanjälki (GWP) kehdosta portille 4,97 kg CO2e / 1 Kappale CO₂ Footprint (GWP) 4,97 kg CO₂e Declared Unit Kappale Declared Unit Quantity 1 Tekniset tiedot
Kuormitustaulukko, seinäkannake AW30VA
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
-
Kaikki tyypit
- Lataukset
-
Tietolehti AW 30 41 A4 / 6443346 , 0.21MB , pdfEU-vaatimustenmukaisuusvakuutus AW 30 41 A4 / 6443346 , 0.13MB , pdfUK-vaatimustenmukaisuusvakuutus AW 30 41 A4 / 6443346 , 0.09MB , pdfREACH Vaatimustenmukaisuusvakuutus AW 30 41 A4 / 6443346 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus AW 30 41 A4 / 6443346 , 0.12MB , pdfYmpäristötuoteseloste (EPD) AW 30 41 A4 / 6443346 , 2.03MB , pdfAsennusohjeet General information on the mounting , 2.65MB , pdfAsennusohjeet Asennusohje U-kannakkeet , 2.02MB , pdf
