Seinäkannake AW 30 A4

Tuotenro 6443627 | EAN-numero 4012195021100

3 kN
ruostumaton teräs
Takaisin yleisnäkymään
Tuotteen kuvaus
Tuotteen kuvaus

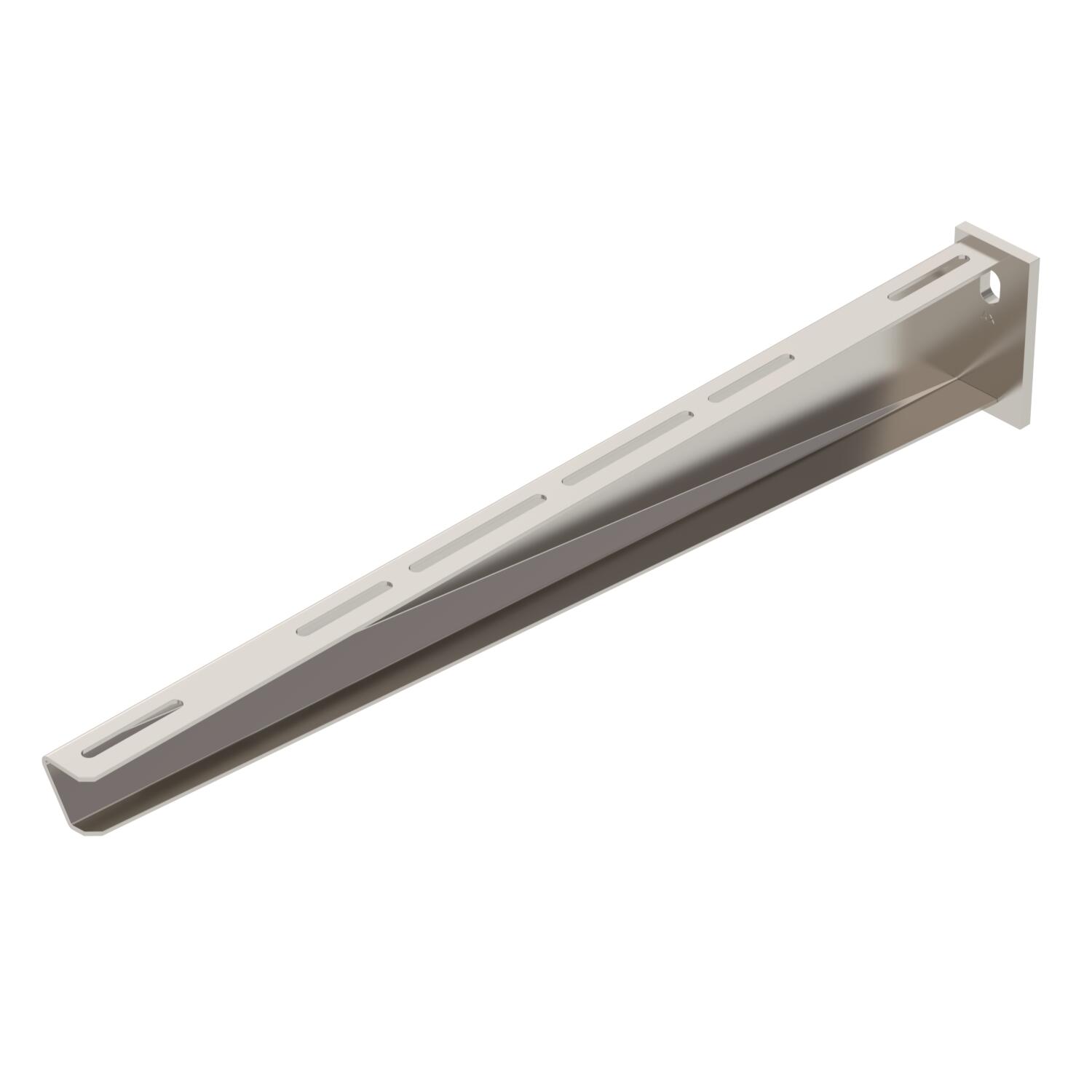

Keskiraskas seinäkannake hitsatulla kiinnityskappaleella.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Seinäkannake AW, AWG, MWA, MWAM, MWAG
  • Kattokannake U
Tekniset tiedot

Tekniset tiedot

CO2-jalanjälki (GWP) kehdosta portille 9,4019 kg CO2e / 1 Kappale
F kN:nä 3 kN
Koko B610mm
Korkeus 100 mm
Kulma-alue maks. 90 mm
Kulma-alue min. 90 mm
Malli Seinäkannake
Materiaali teräs, ruostumaton 1.4571

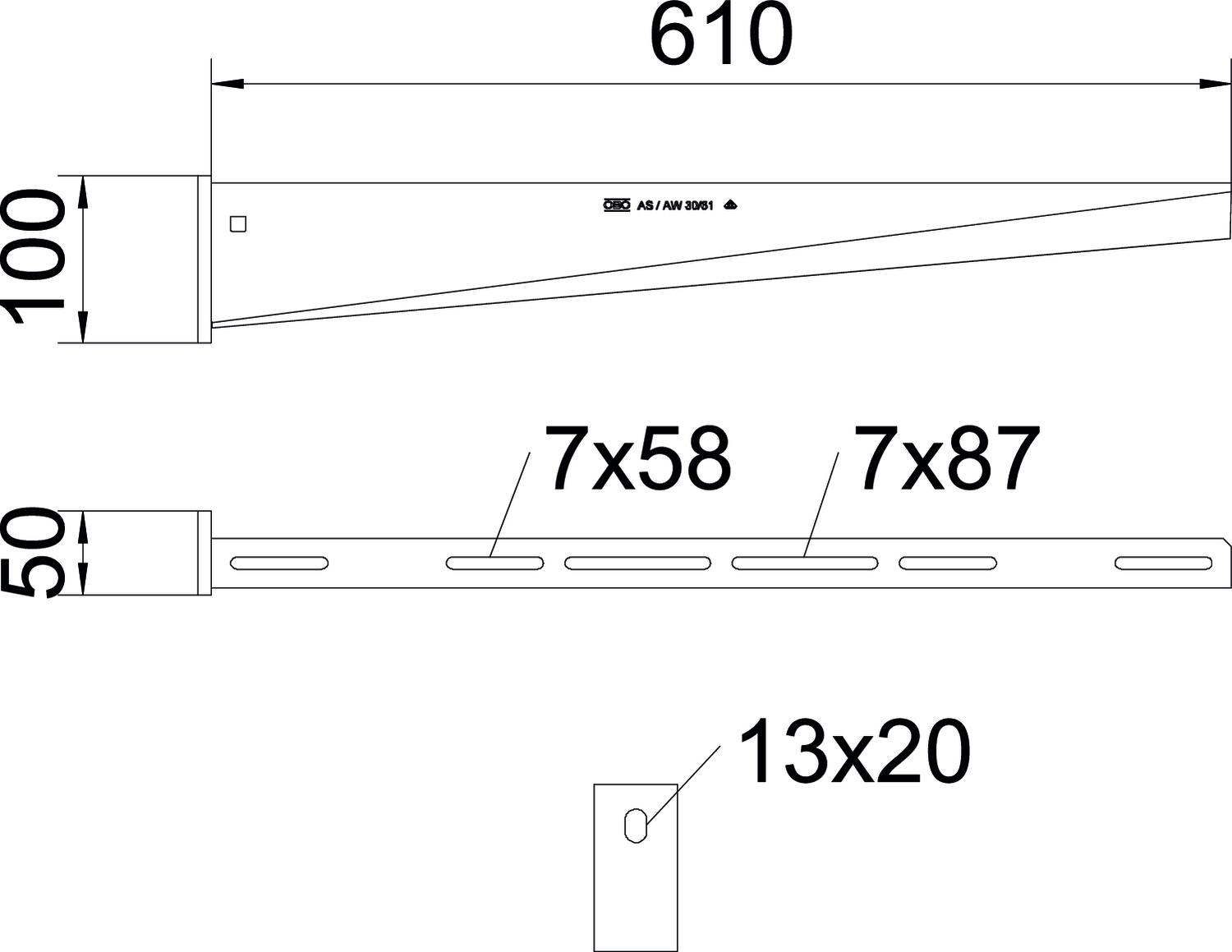

Mitta A 50 mm
Mitta B 610 mm
Mitta H 100 mm
Palonkestävyys ei
Pinta kirkas, jälkikäsitelty
Pituus 50 mm
Pohjamitta 610 mm
Reiän läpimitta 13 mm
Ruostumaton teräs, peitattu ei
Väri ruostumaton teräs

Tekniset tiedot

Kuormitustaulukko, seinäkannake AW30VA

Kuormitustaulukko, seinäkannake AW30VA
  • Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
  • Sallittu kannakkeen kuormitus kN ilman henkilökuormaa Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
  • Kuormituskäyrä kannakkeiden pituuksilla mm Kuormituskäyrä kannakkeiden pituuksilla mm
Kaikki tyypit

Kaikki tyypit

Tyyppi Pohjamitta F kN:nä Väri Sähkönro Tuotenro Määrä pienin myyntiyksikkö
AW 30 21 A4 210 mm 3 kN ruostumaton teräs 1465101 6443311
1 Kappale
AW 30 41 A4 410 mm 3 kN ruostumaton teräs 1465103 6443346
1 Kappale
AW 30 11 A4 110 mm 3 kN ruostumaton teräs 1465100 6443615
1 Kappale
AW 30 31 A4 310 mm 3 kN ruostumaton teräs 1465102 6443621
1 Kappale
AW 30 51 A4 510 mm 3 kN ruostumaton teräs 1465104 6443625
1 Kappale
AW 30 61 A4 610 mm 3 kN ruostumaton teräs ----- 6443627
1 Kappale
Lataukset

Lataus

EU-vaatimustenmukaisuusvakuutus AW 30 61 A4 / 6443627 , 0.13MB , pdf
Lataus
UK-vaatimustenmukaisuusvakuutus AW 30 61 A4 / 6443627 , 0.09MB , pdf
REACH Vaatimustenmukaisuusvakuutus AW 30 61 A4 / 6443627 , 0.12MB , pdf
RoHS Vaatimustenmukaisuusvakuutus AW 30 61 A4 / 6443627 , 0.12MB , pdf
Ympäristötuoteseloste (EPD) AW 30 61 A4 / 6443627 , 1.48MB , pdf
Lataus

Lataus
Lataus

AW 30 61 A4 / 6443627
Lataus
