Seinäkannake AW 80
Tuotenro 6417795 | EAN-numero 4012196203598
- Tuotteen kuvaus
-

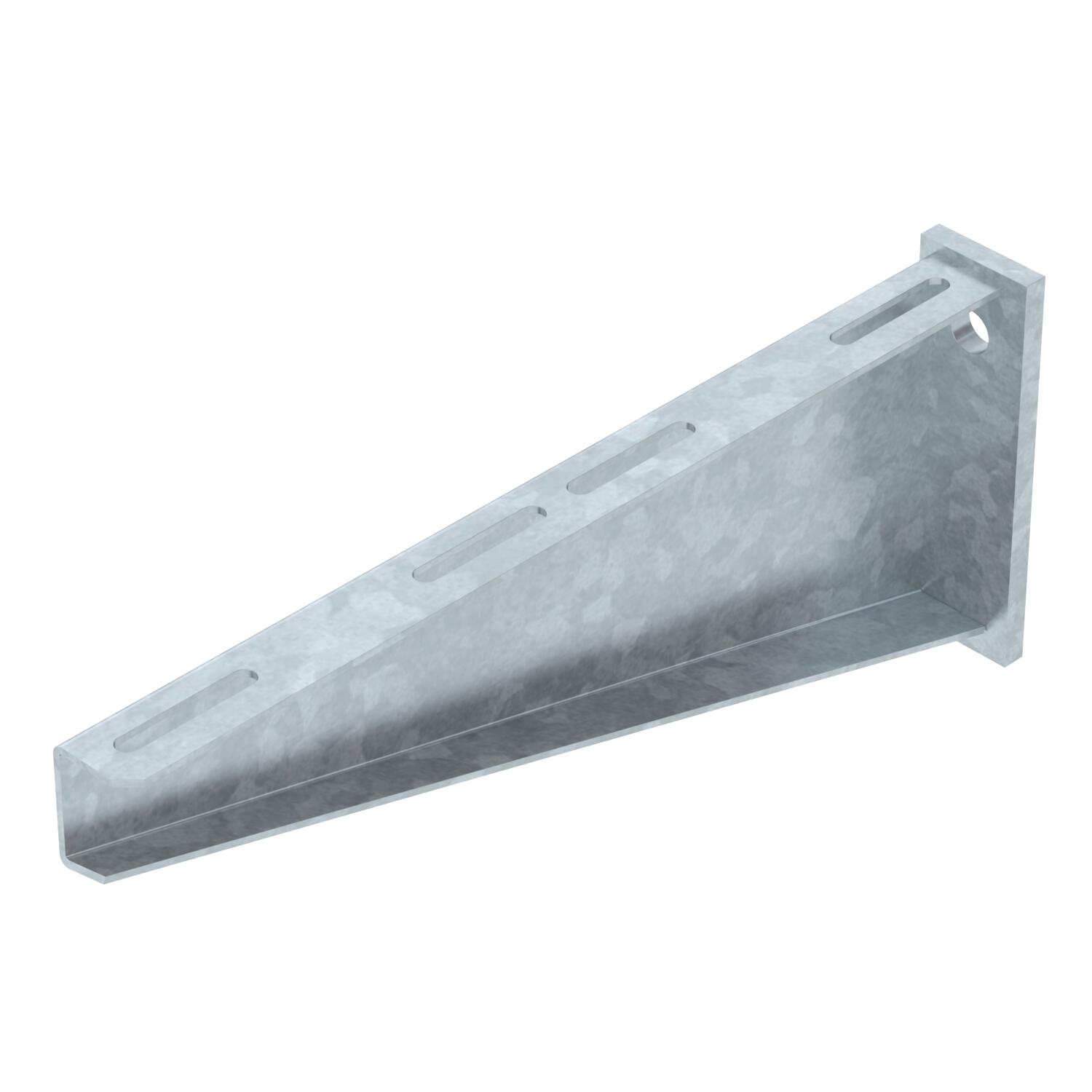

Tuotteen kuvausRaskas seinäkannake 8kN hitsatulla kiinnityskappaleella.
Kun levy- ja tikashyllyjen kiinnityksessä käytetään ruuveja M6, pitää leveät aluslevyt tilata erikseen (rei'itys seinäkannakkeessa 9 x ...).
-
- Tekniset tiedot
-
CO2-jalanjälki (Product Carbon Footprint)

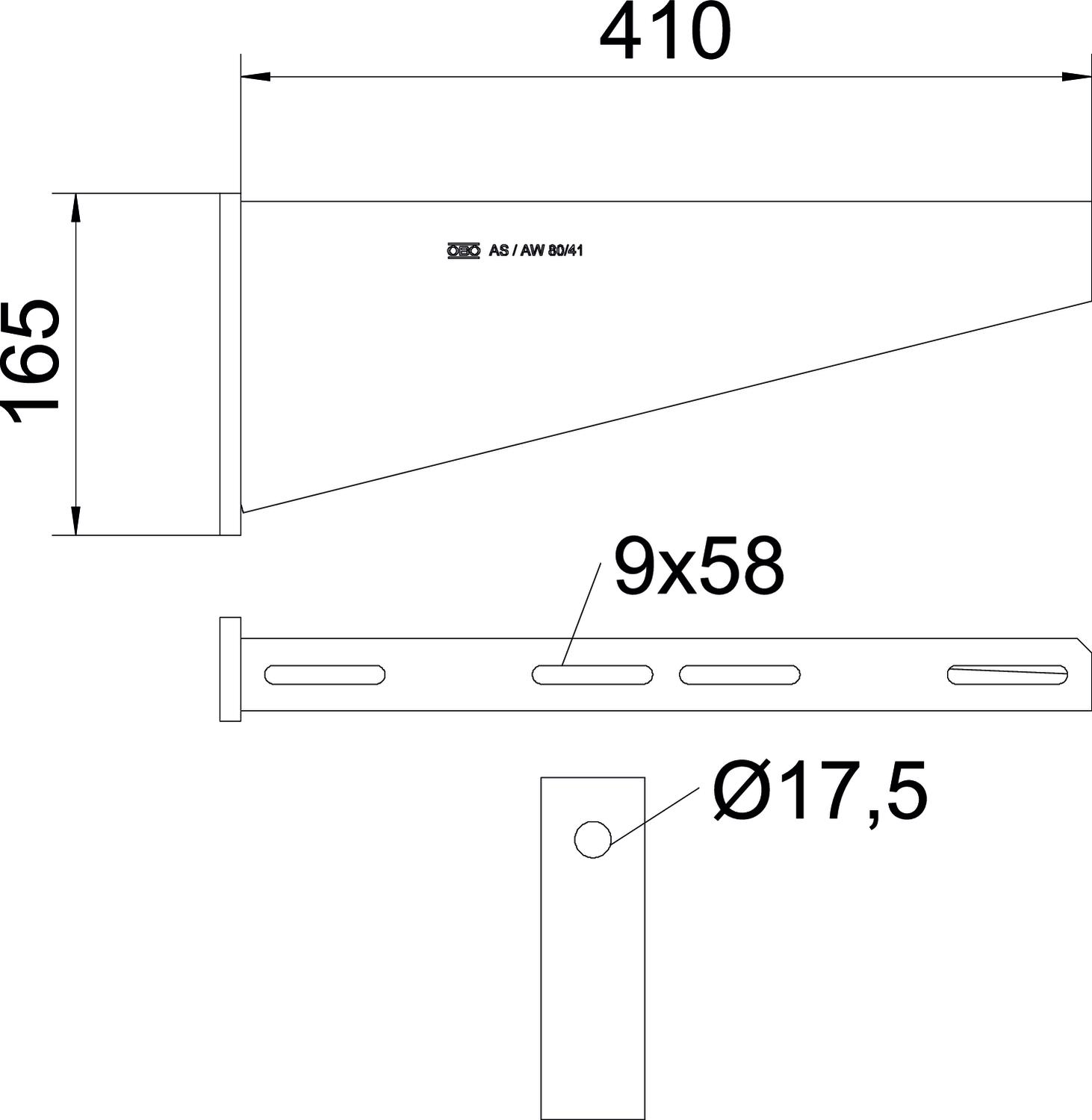

CO2-jalanjälki (GWP) kehdosta portille 5,0975 kg CO2e / 1 Kappale F kN:nä 8 kN Koko B410mm Korkeus 165 mm Kulma-alue maks. 90 mm Kulma-alue min. 90 mm Malli Seinäkannake Materiaali teräs Mitta A 50 mm Mitta B 410 mm Mitta H 165 mm Palonkestävyys ei Pinta = upottamalla kuumasinkitty Pituus 50 mm Pohjamitta 410 mm Reiän läpimitta 17,5 mm Ruostumaton teräs, peitattu ei Väri sinkki Tekniset tiedot

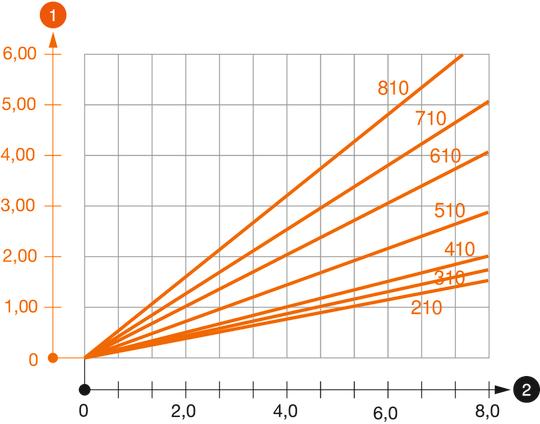

Kuormitustaulukko, seinäkannake AW 80
-
Kannakkeen kärjen taipuminen kannakkeen sallitussa kuormituksessa
-
Sallittu kannakkeen kuormitus kN ilman henkilökuormaa
-
Kuormituskäyrä kannakkeiden pituuksilla mm
-
- Kaikki tyypit
-
Asennustarvikkeet
Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Ruuvi laippamutterilla F
FRSB 6x12 F 1463250 6406122 100 Kappale - Lataukset
-
