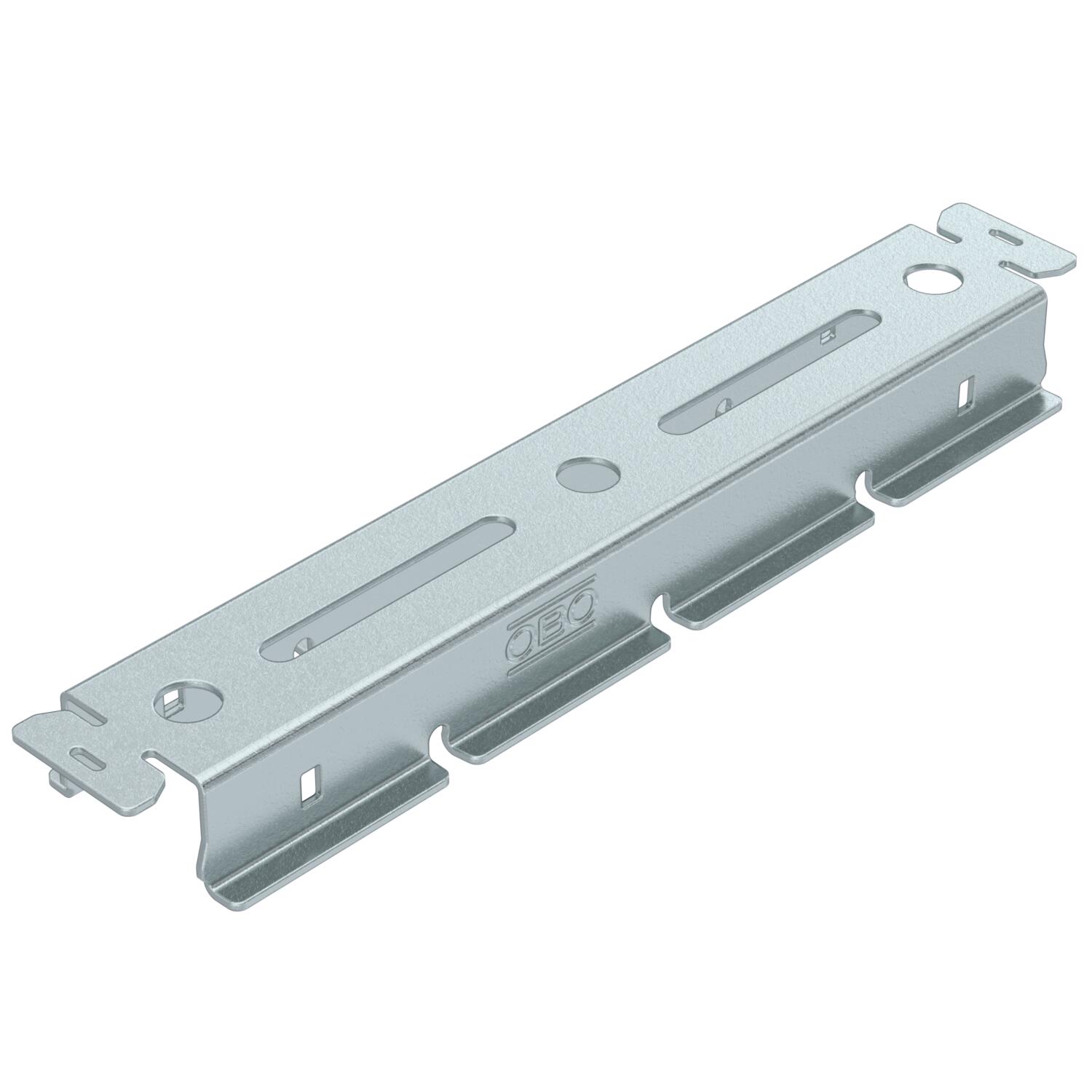

Support rail MagicFix
Tuotenro 6426304 | EAN-numero 4012197519377
- Tuotteen kuvaus
-
Tuotteen kuvausSupport rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.
-
- Tekniset tiedot
-
Tekniset tiedot
Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 22x45x221 Malli Tukiprofiili Materiaali teräs Materiaalin vahvuus 1,5 mm Palonkestävyys ei Pinta nauhakuumasinkitty Reiän läpimitta 10,5 mm ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Säädettävä ei Saranoitu ei Sopii lankahyllylle kyllä Sopii levyhyllylle kyllä Sopii tikashyllylle kyllä Tuotesarja OBO-MagicFix® Väri sinkki Mitat

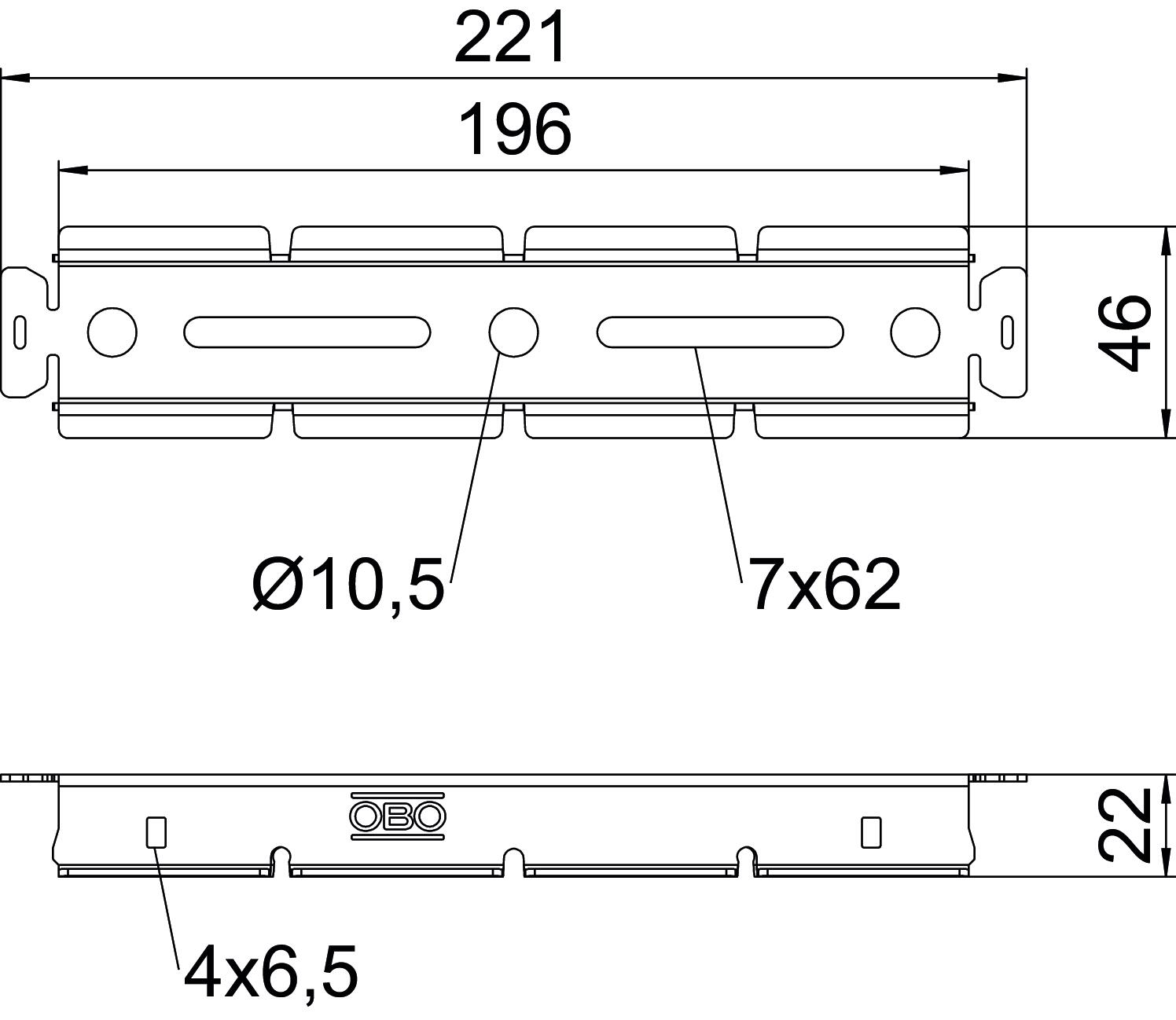

Korkeus 22 mm Maß sH 7x53 mm Mitta L 196 mm Mitta L2 221 mm Pituus 196 mm Pohjamitta 46 mm Kuormitukset
Safe working load of suspended installation with ASM for cable trays (SWL) 1 kN Safe working load of suspended installation with ASM for mesh cable trays (SWL) 1,1 kN - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Protective cap MagicFix
SKM OR 6426180 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Quick fastener MagicFix
SBM FS 6426160 50 Kappale - Lataukset
-
Tietolehti TSM 150 FS / 6426304 , 0.20MB , pdfEU-vaatimustenmukaisuusvakuutus TSM 150 FS / 6426304 , 0.11MB , pdfREACH Vaatimustenmukaisuusvakuutus TSM 150 FS / 6426304 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus TSM 150 FS / 6426304 , 0.13MB , pdfAsennusohjeet Support system MagicFix , 2.94MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
