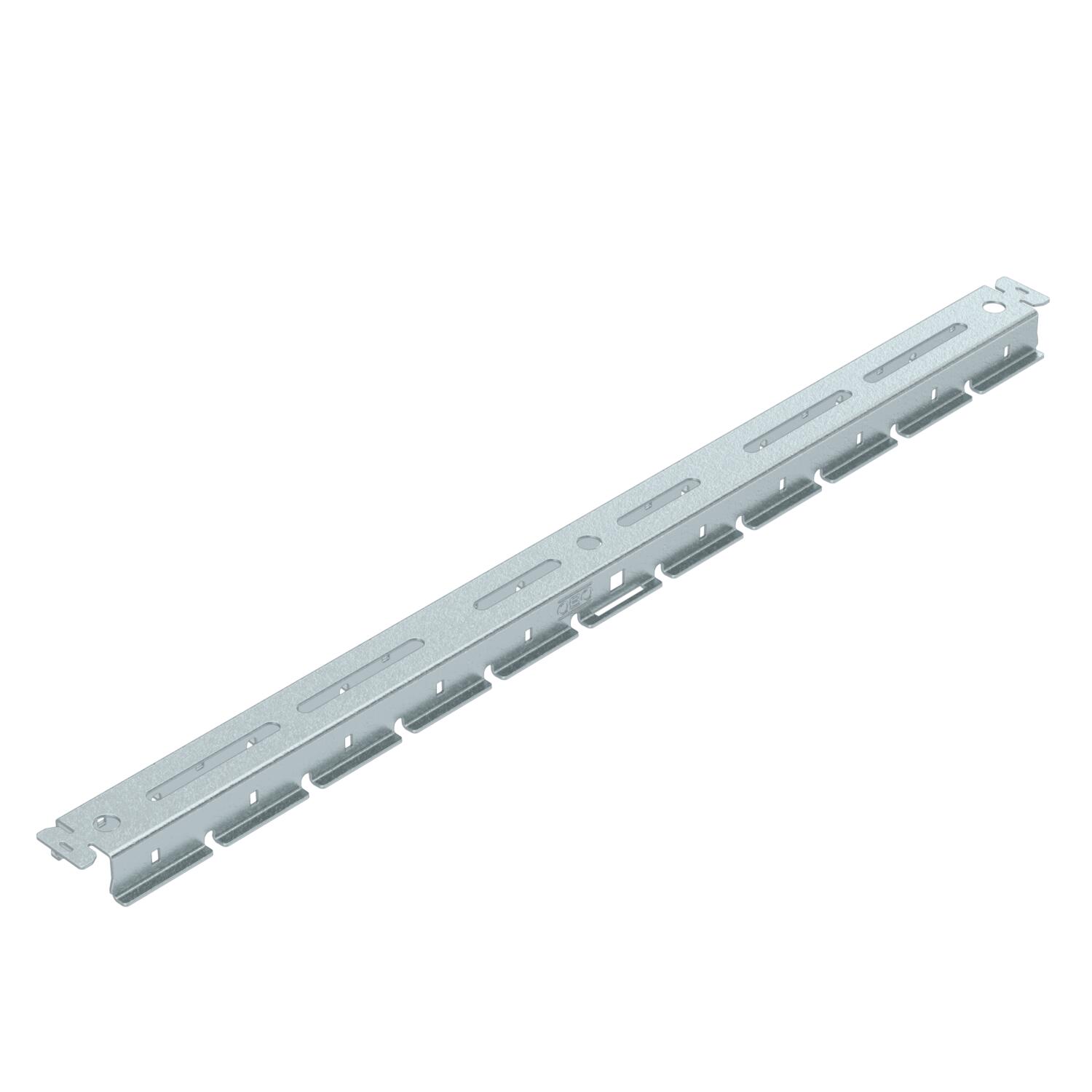

Support rail MagicFix
Tuotenro 6426312 | EAN-numero 4012197519520
- Tuotteen kuvaus
-
Tuotteen kuvausSupport rail for light cable trays, mesh cable trays and cable ladders for the creation of pendulum suspensions and centre suspensions. Tool-free fastening through clamp mount for mesh cable trays or additional quick connector MagicFix for trays and ladders. Alternatively, screw fastening possible Suspension with suspension strips Magic Fix. Tool-free fastening of the support rail on suspension strips through fastening straps.
-
- Tekniset tiedot
-
Tekniset tiedot
Käyttöalueen lämpötila maks. 120 °C Käyttöalueen lämpötila min. -20 °C Koko 22x45x571 Malli Tukiprofiili Materiaali teräs Materiaalin vahvuus 1,5 mm Palonkestävyys ei Pinta nauhakuumasinkitty Reiän läpimitta 10,5 mm ROHS-vaatimusten mukainen kyllä Ruostumaton teräs, peitattu ei Säädettävä ei Saranoitu ei Sopii lankahyllylle kyllä Sopii levyhyllylle kyllä Sopii tikashyllylle kyllä Tuotesarja OBO-MagicFix® Väri sinkki Mitat

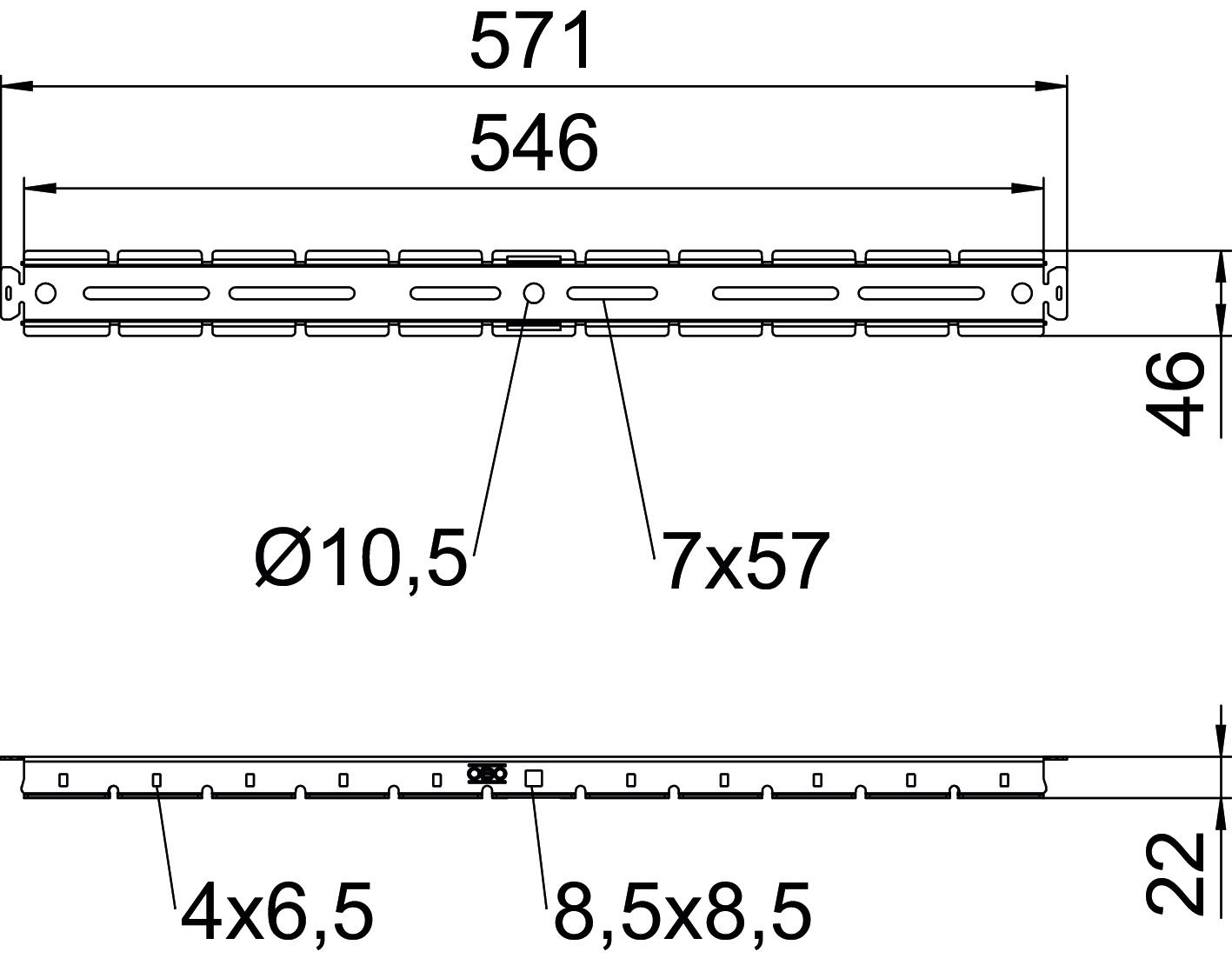

Korkeus 22 mm Maß sH 7x48/67 mm Mitta L 546 mm Mitta L2 571 mm Pituus 546 mm Pohjamitta 46 mm Kuormitukset
Safe working load of suspended installation with ASM for cable trays (SWL) 1,25 kN Safe working load of suspended installation with ASM for mesh cable trays (SWL) 1,3 kN - Kaikki tyypit
-
Järjestelmätarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Protective cap MagicFix
SKM OR 6426180 20 Kappale Asennustarvikkeet
Tuotteet Tyyppi Tuotenro Määrä pienin myyntiyksikkö
Quick fastener MagicFix
SBM FS 6426160 50 Kappale - Lataukset
-
Tietolehti TSM 500 FS / 6426312 , 0.19MB , pdfEU-vaatimustenmukaisuusvakuutus TSM 500 FS / 6426312 , 0.11MB , pdfREACH Vaatimustenmukaisuusvakuutus TSM 500 FS / 6426312 , 0.13MB , pdfRoHS Vaatimustenmukaisuusvakuutus TSM 500 FS / 6426312 , 0.13MB , pdfAsennusohjeet Support system MagicFix , 2.94MB , pdfTälle tuotteelle ei ole saatavilla tarjouspyyntötekstejä
