Tikashylly LCIS 60, 3 m C30 FT 3000 | 200 | 1,5 | ei

Tikashylly LCIS 60, 3 m C30 FT

Tuotenro 6209721 | EAN-numero 4012196431731 | Sähkönro 1466011

Tuotenro / Tyyppi

Pituus	3000 mm

Pohjamitta

Materiaalivahvuus	1,5 mm

Palonkestävyys	ei

Tuotteen kuvaus

Tuotteen kuvaus

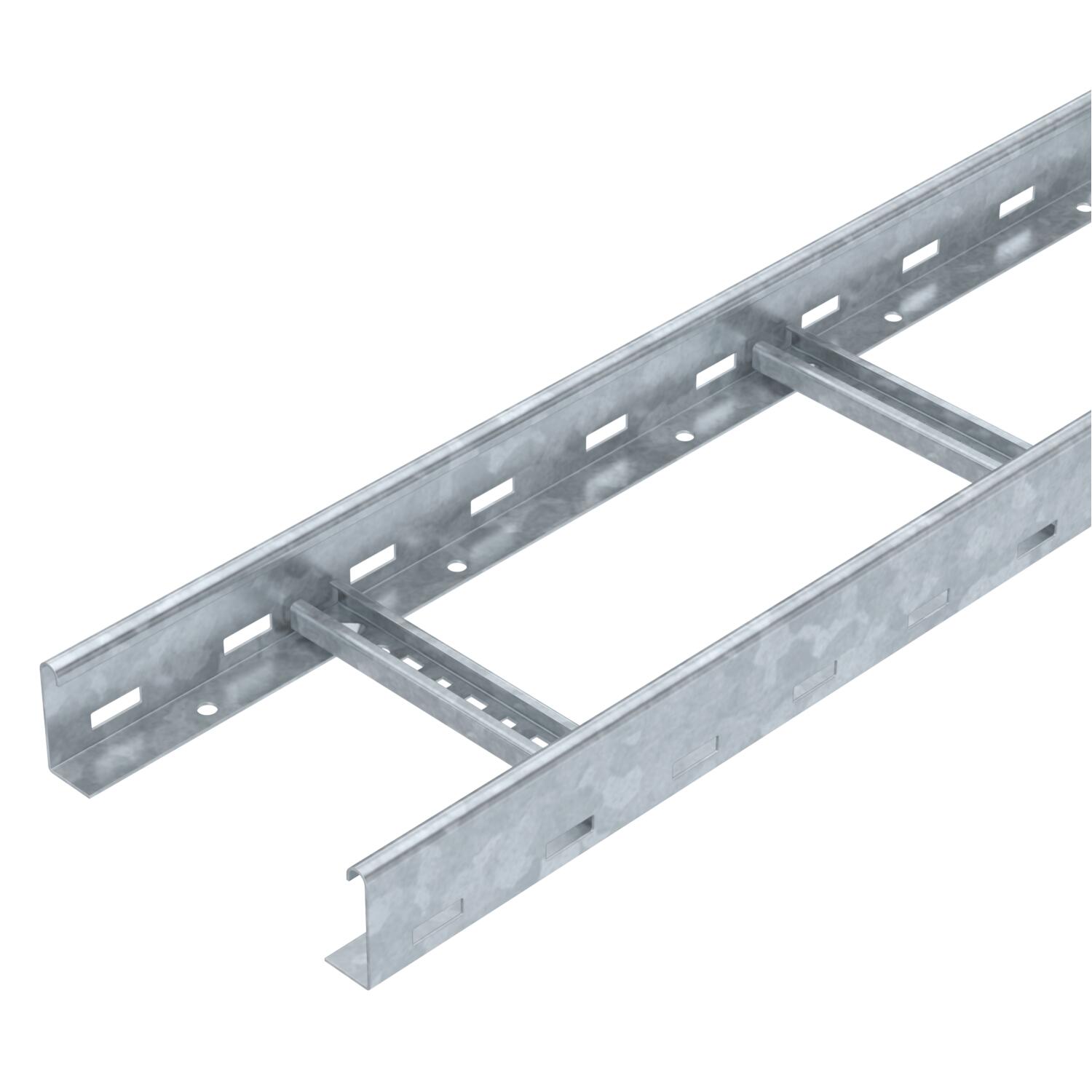

Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä BS-H....
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.

Tekniset tiedot

Mitat

Aukkomitta, piena	17,00
CO2-jalanjälki (GWP) kehdosta portille	6,2733 kg CO2e / 1 Metri
Hyötypoikkipinta	8000 mm²
Hyötypoikkipinta	80 cm²

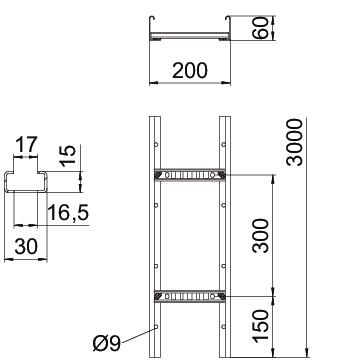

Koko	60x200x3000
Korkeus	60 mm
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Mitta B	200 mm
Palonkestävyys	ei
Pienan kiinnitys	hitsattu
Pienaväli	300 mm
Pienojen malli	Kisko rei'itetty
Pinta	= upottamalla kuumasinkitty
Pitkän kannatusvälin malli	ei

Pituus	3000 mm
Pohjamitta	200 mm
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Tukiväli 1,5 m	3,3 kN/m
Tukiväli 2,0 m	2 kN/m
Tukiväli 2,5 m	1,3 kN/m
Tukiväli 3,0 m	1 kN/m
Tukiväli 3,5 m	0,78 kN/m
Tukiväli 4,0 m	0,4 kN/m
Tukiväli 4,5 m	0,3 kN/m
Tukiväli 5,0 m	0,2 kN/m
Väri	sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
LCIS 620 3 FT	3000 mm	200 mm	1,5 mm	ei	1466011	6209721	m	3 m
LCIS 630 3 FT	3000 mm	300 mm	1,5 mm	ei	1466012	6209723	m	3 m
LCIS 640 3 FT	3000 mm	400 mm	1,5 mm	ei	1466013	6209725	m	3 m
LCIS 650 3 FT	3000 mm	500 mm	1,5 mm	ei	1466014	6209727	m	3 m
LCIS 660 3 FT	3000 mm	600 mm	1,5 mm	ei	1466015	6209729	m	3 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FT	DRL 200 FT	-----	6051367	m	3 m
Jatkokappale FT	LVG 60 FT	1462560	6208843	Kappale	10 Kappale
Nivelliitos FT	LGVG 60 FT	1462561	6208944	Kappale	10 Kappale
Jatkokappale lämpölaajenemiseen	LDVG 60 FT	-----	6208970	Kappale	2 Kappale
T-kappale 60 FT	LT 620 R3 FT	-----	6225230	Kappale	1 Kappale
Päätysuoja	SKH 60 OR	-----	6222537	Pari	40 Pari
Kiinnityskappale LAV	LAW FT	-----	6221513	Kappale	10 Kappale
Liitäntäkappale FT	LAS 60 FT	1462562	6221378	Kappale	10 Kappale
Väliseinä 45 DD	TSG 45 DD	1462840	6062321	m	3 m
Kulmapelti DD	LEB 25 DD	1462832	6221216	Kappale	1 Kappale
Kulmapelti DD	LEB 50 DD	1462833	6221259	Kappale	1 Kappale
Kaapelisuoja LALB	LALB 20 FT	-----	6221858	Kappale	1 Kappale
