Tikashylly LCIS 60, 3 m C30 FT 3000 | 500 | 1,5 | ei
morepic-1 morepic-2 morepic-3 video-1

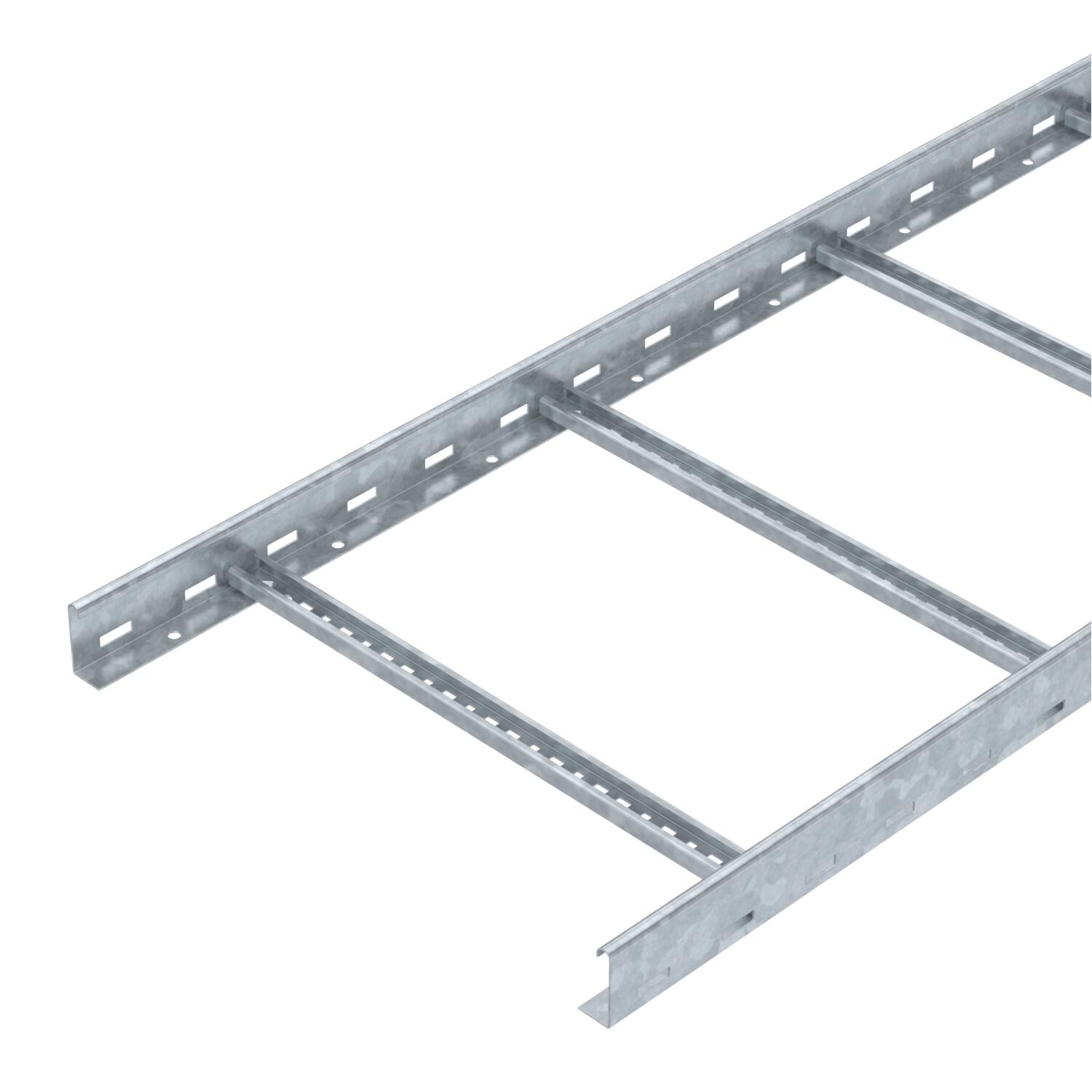

Tikashylly LCIS 60, 3 m C30 FT

Tuotenro 6209727 | EAN-numero 4012196431762 | Sähkönro 1466014

3000 mm
1,5 mm
ei
Tuotteen kuvaus
Tuotteen kuvaus
Tikashylly sivun korkeudella 60 mm hitsatuilla, ylöspäin avoimilla C30-profiilipienoilla. Vahvistavat ja reunasuojana toimivat sisään kierretyt sivuprofiilit. Kiinnitys kannakkeeseen kiinnityskappaleilla tyyppi LKS 40. Pienan rakoväli on 16,5 mm, sopiva kaarikiinnike on tyyppiä BS-H....
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • UKCA-vaatimustenmukaisuusvakuutus
  • Tikashylly, sivun korkeus 60 mm
  • Environmental Product Declaration (EPD)
  • CO₂-jalanjälki (PCF)
Tekniset tiedot

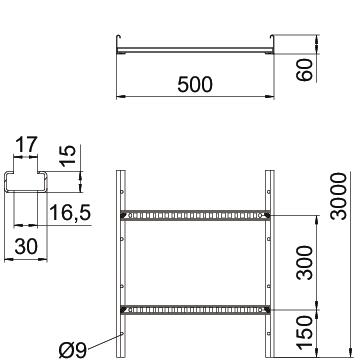

Mitat

Aukkomitta, piena 17,00
CO2-jalanjälki (GWP) kehdosta portille 8,0247 kg CO2e / 1 Metri
Hyötypoikkipinta 200 cm²
Hyötypoikkipinta 20000 mm²
Koko 60x500x3000
Korkeus 60 mm
Materiaali teräs
Materiaalivahvuus 1,5 mm
Mitta B 500 mm
Palonkestävyys ei
Pienan kiinnitys hitsattu
Pienaväli 300 mm
Pienojen malli Kisko rei'itetty
Pinta = upottamalla kuumasinkitty
Pitkän kannatusvälin malli ei
Pituus 3000 mm
Pohjamitta 500 mm
Ruostumaton teräs, peitattu ei
Sivuprofiilin malli Matala profiili
Sivurei'itys kyllä
Tukiväli 1,5 m 3,3 kN/m
Tukiväli 2,0 m 2 kN/m
Tukiväli 2,5 m 1,3 kN/m
Tukiväli 3,0 m 1 kN/m
Tukiväli 3,5 m 0,78 kN/m
Tukiväli 4,0 m 0,4 kN/m
Tukiväli 4,5 m 0,3 kN/m
Tukiväli 5,0 m 0,2 kN/m
Väri sinkki

Tekniset tiedot

Kuormituskaavio, tikashylly tyyppi LCIS 60

Kuormituskaavio, tikashylly tyyppi LCIS 60
  • Kuormitettavuus kN/m (ilman henkilökuormaa) Kuormitettavuus kN/m (ilman henkilökuormaa)
  • Tukiväli m Tukiväli m
  • Taipuma mm sallitulla kuormituksella Taipuma mm sallitulla kuormituksella
  • Kuormitustapa Kuormitustapa
  • Kuormitettavuus eri tukiväleillä Kuormitettavuus eri tukiväleillä
  • Taipuma eri tukivälillä Taipuma eri tukivälillä
Kaikki tyypit

Kaikki tyypit

Tyyppi Pituus Pohjamitta Materiaalivahvuus Palonkestävyys Sähkönro Tuotenro Määrä pienin myyntiyksikkö
LCIS 620 3 FT 3000 mm 200 mm 1,5 mm ei 1466011 6209721
3 m

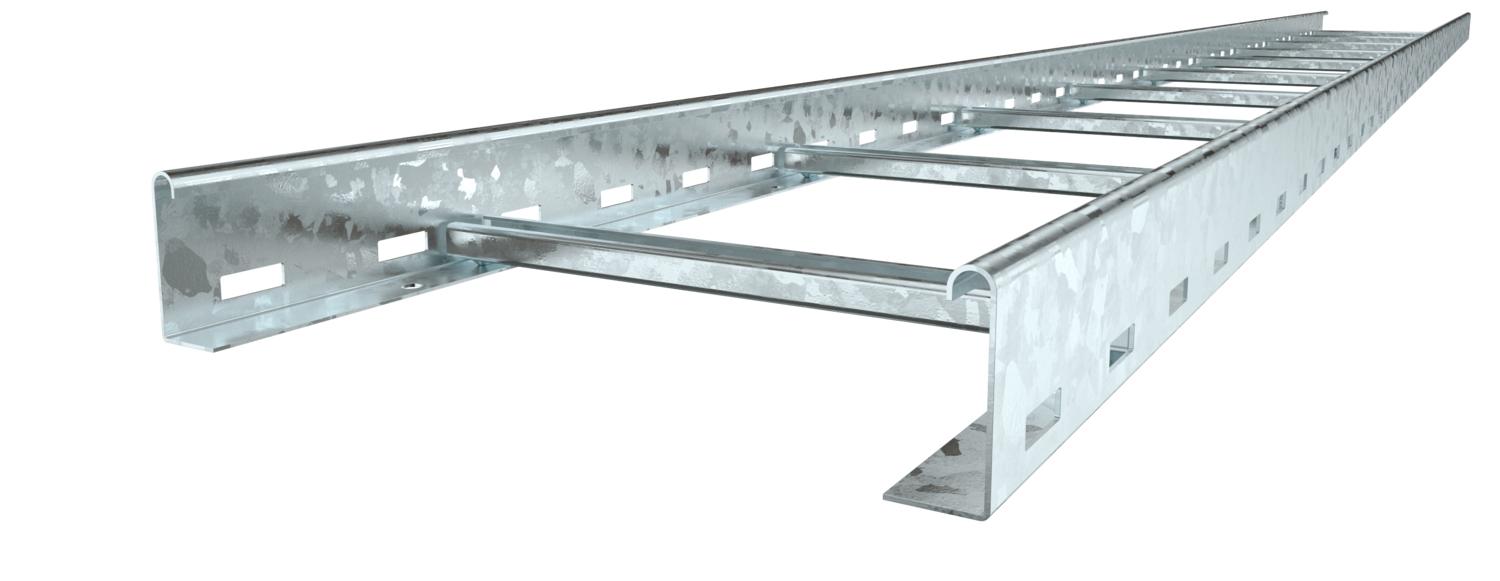

LCIS 630 3 FT 3000 mm 300 mm 1,5 mm ei 1466012 6209723
3 m
LCIS 640 3 FT 3000 mm 400 mm 1,5 mm ei 1466013 6209725
3 m
LCIS 650 3 FT 3000 mm 500 mm 1,5 mm ei 1466014 6209727
3 m
LCIS 660 3 FT 3000 mm 600 mm 1,5 mm ei 1466015 6209729
3 m
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi kääntösalvoilla FT Kansi kääntösalvoilla FT DRL 500 FT ----- 6051448
3 m
Jatkokappale FT Jatkokappale FT LVG 60 FT 1462560 6208843
10 Kappale
Nivelliitos FT Nivelliitos FT LGVG 60 FT 1462561 6208944
10 Kappale
Jatkokappale lämpölaajenemiseen Jatkokappale lämpölaajenemiseen LDVG 60 FT ----- 6208970
2 Kappale
90° kulmakappale 60 FT 90° kulmakappale 60 FT LB 90 650 R3 FT ----- 6225068
1 Kappale

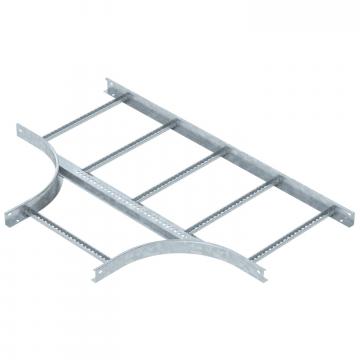

T-kappale 60 FT T-kappale 60 FT LT 650 R3 FT ----- 6225236
1 Kappale
T-kappale 60 FT T-kappale 60 FT LAA 650 R3 FT ----- 6225876
1 Kappale
Päätysuoja Päätysuoja SKH 60 OR ----- 6222537
40 Pari
Kiinnityskappale LAV Kiinnityskappale LAV LAW FT ----- 6221513
10 Kappale
Liitäntäkappale FT Liitäntäkappale FT LAS 60 FT 1462562 6221378
10 Kappale
Väliseinä 45 DD Väliseinä 45 DD TSG 45 DD 1462840 6062321
3 m
Kulmapelti DD Kulmapelti DD LEB 25 DD 1462832 6221216
1 Kappale
Kulmapelti DD Kulmapelti DD LEB 50 DD 1462833 6221259
1 Kappale
Kaapelisuoja LALB Kaapelisuoja LALB LALB 50 FT ----- 6221882
1 Kappale
