Tikashylly LG 60, 6 m VS FS 6000 | 600 | 1,5 | ei | teräs | nauhakuumasinkitty

Tikashylly LG 60, 6 m VS FS

Tuotenro 6208639 | EAN-numero 4012195064312

Tuotenro / Tyyppi

Pituus	6000 mm

Pohjamitta

Materiaalivahvuus	1,5 mm

Palonkestävyys

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

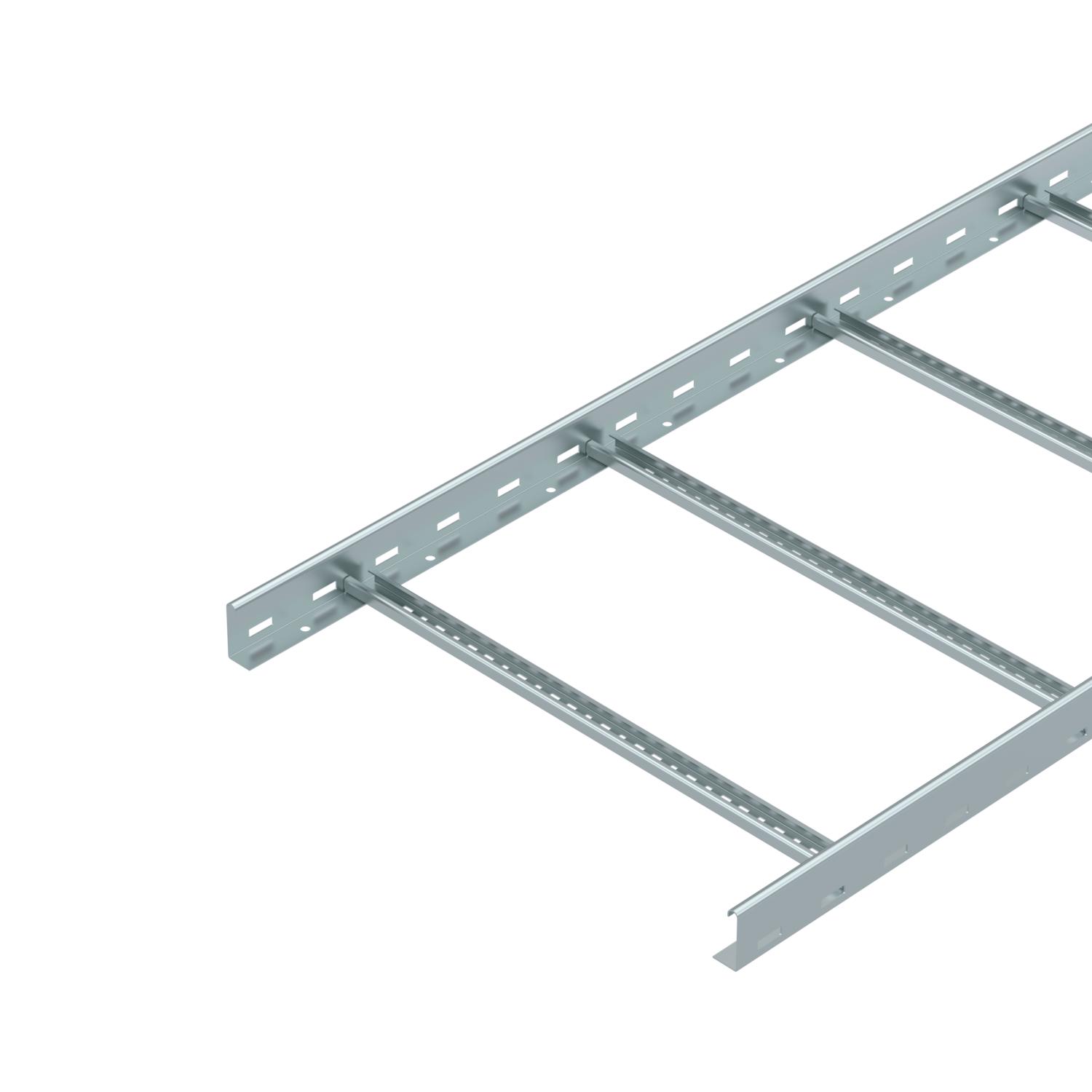

Tikashylly rei'itetyillä sivuilla sivumitalla 60 mm niitatuilla, ylöspäin avoimilla C-pienoilla (VS).
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.

Tikashyllyt toimitetaan kokoontaitettuna.

Kaapelit voi asentaa sopivilla kaarikiinnikkeillä tyyppi 2056.

Tikashyllyt leveyksillä 200 mm - 400 mm on hyväksytty myös pystyasennukseen nousutikkaina palonkestävissä asennuksissa DIN 4102 osan 12 mukaan. Kaapelit voidaan asentaa palonkestävillä kaarikiinnikkeillä tyyppi 2056 M.

Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta	29800 mm²
Hyötypoikkipinta	298 cm²

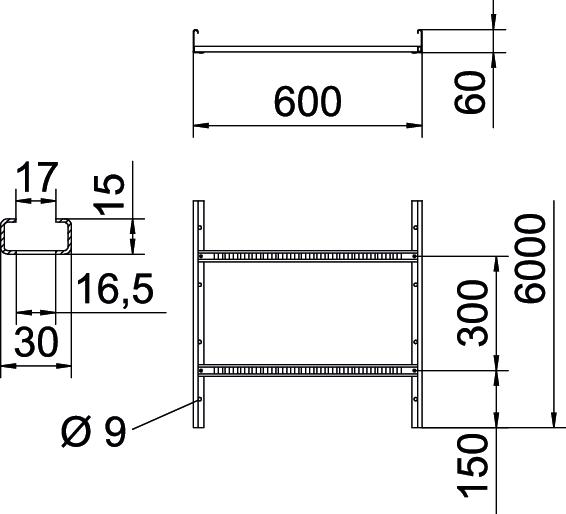

Koko	60x600x6000
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Mitat	60x600x6000
Palonkestävyys	ei
Pienan kiinnitys	sokeaniitattu
Pienaväli	300 mm

Pienojen malli	Kisko rei'itetty
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
ROHS-vaatimusten mukainen	kyllä
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Tuotesarja	LG-sarja
Väri	sinkki

Mitat

Aukkomitta, piena	16,50
Korkeus	60 mm
Mitta B	600 mm

Pituus	6000 mm
Pohjamitta	600 mm

Kuormitukset

Tukiväli 1,5 m	3,1 kN/m
Tukiväli 2,0 m	2,25 kN/m
Tukiväli 2,5 m	1,5 kN/m
Tukiväli 3,0 m	1,1 kN/m

Tukiväli 3,5 m	0,75 kN/m
Tukiväli 4,0 m	0,45 kN/m
Tukiväli 4,5 m	0,3 kN/m
Tukiväli 5,0 m	0,15 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	8,6386 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	8,6386 kg CO₂e

Declared Unit	m
Declared Unit Quantity	1

Tekniset tiedot

Kuormituskaavio, tikashylly LG 60 VS

Kuormitettavuus kN/m (ilman henkilökuormaa)
Tukiväli m
Taipuma mm sallitulla kuormituksella
Kuormitustapa
Kuormitettavuus eri tukiväleillä
Taipuma eri tukivälillä

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Materiaali	Pinta	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464130	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464131	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464132	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ei	teräs	nauhakuumasinkitty	-----	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ei	teräs	nauhakuumasinkitty	-----	6208639	m	6 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Jatkokappale FS	LVG 60 FS	1465026	6208840	Kappale	10 Kappale
Jatkokappale 60 FS	LWVG 60 FS	1465036	6208895	Kappale	10 Kappale
Nivelliitos FS	LGVG 60 FS	1465046	6208941	Kappale	10 Kappale
90° kulmakappale 60 FS	LB 90 660 R3 FS	-----	6225050	Kappale	1 Kappale
T-kappale 60 FS	LT 660 R3 FS	-----	6225218	Kappale	1 Kappale

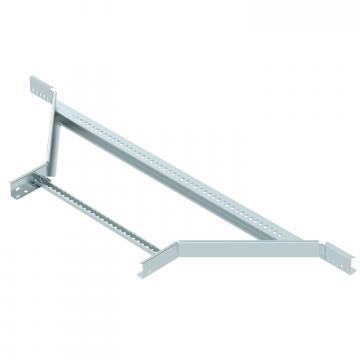

T-kappale 60 FS	LAA 660 R3 FS	-----	6225858	Kappale	1 Kappale
Päätysuoja	SKH 60 OR	-----	6222537	Pari	40 Pari
T-liitäntäkappale FS	LAS 60 FS	1462162	6221351	Kappale	10 Kappale
Väliseinä 45 FS	TSG 45 FS	1464705	6062033	m	3 m
Kulmapelti FS	LEB 25 FS	1462995	6221203	Kappale	1 Kappale
Pohjalevy FS	ELB-L 60 FS	1462494	6103332	m	3 m
