Tikashylly LG 60, 6 m VS FS 6000 | 200 | 1,5 | kyllä | teräs | nauhakuumasinkitty

Tikashylly LG 60, 6 m VS FS

Tuotenro 6208627 | EAN-numero 4012195064251 | Sähkönro 1464130

Tuotenro / Tyyppi

Pituus	6000 mm

Pohjamitta

Materiaalivahvuus	1,5 mm

Palonkestävyys

Materiaali	teräs

Pinta	nauhakuumasinkitty

Tuotteen kuvaus

Tuotteen kuvaus

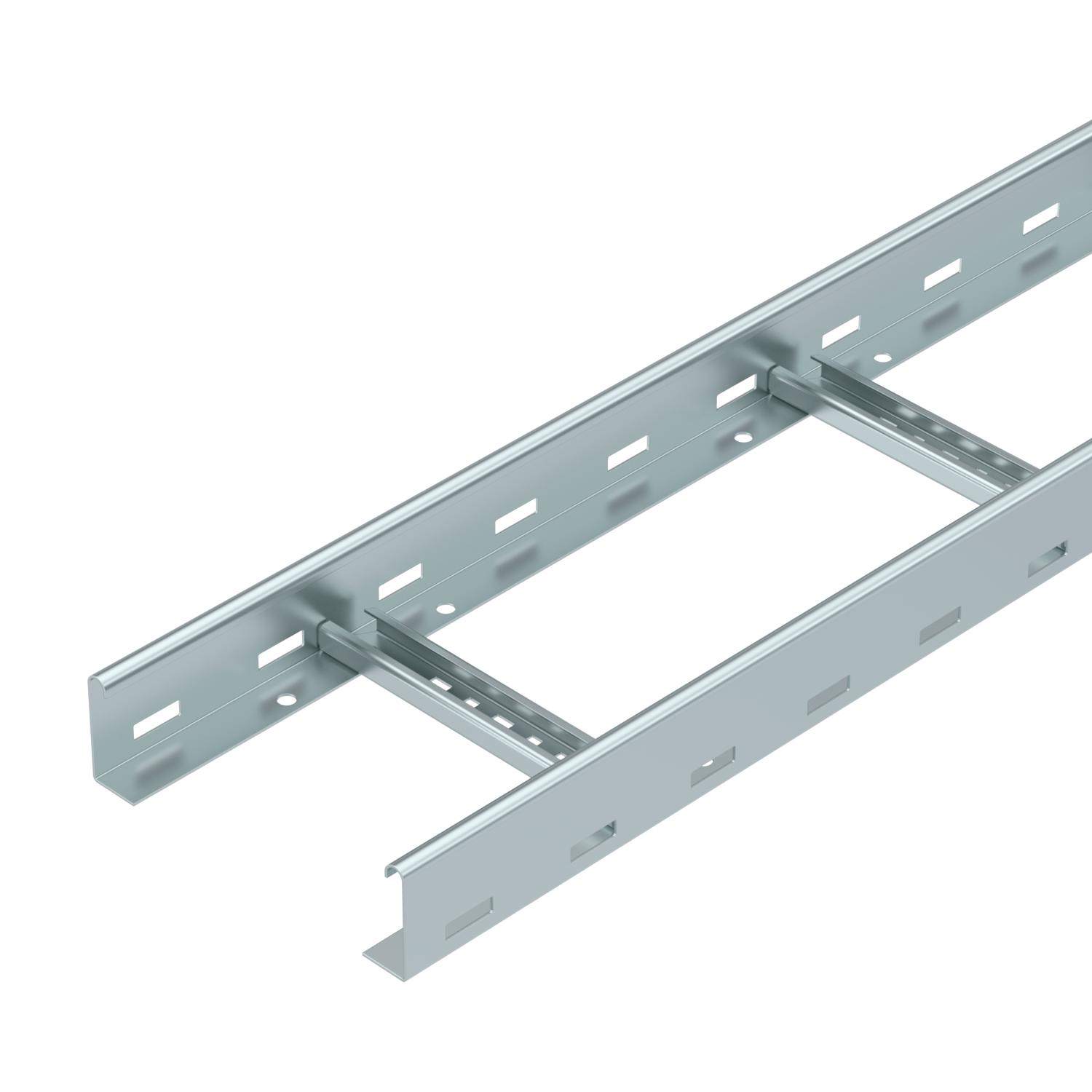

Tikashylly rei'itetyillä sivuilla sivumitalla 60 mm niitatuilla, ylöspäin avoimilla C-pienoilla (VS).
Sähkömagneettinen suojaus ilman kantta 10 dB, kannella 15 dB.

Tikashyllyt toimitetaan kokoontaitettuna.

Kaapelit voi asentaa sopivilla kaarikiinnikkeillä tyyppi 2056.

Tikashyllyt leveyksillä 200 mm - 400 mm on hyväksytty myös pystyasennukseen nousutikkaina palonkestävissä asennuksissa DIN 4102 osan 12 mukaan. Kaapelit voidaan asentaa palonkestävillä kaarikiinnikkeillä tyyppi 2056 M.

Tekniset tiedot

Tekniset tiedot

Hyötypoikkipinta	98 cm²
Hyötypoikkipinta	9800 mm²

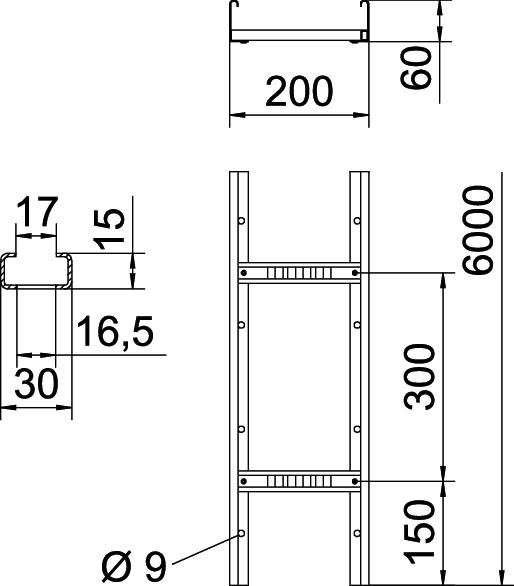

Koko	60x200x6000
Materiaali	teräs
Materiaalivahvuus	1,5 mm
Mitat	60x200x6000
Palonkestävyys	kyllä
Palosuojaus	Palonkestävät standardijohtojärjestelmät
Pienan kiinnitys	sokeaniitattu

Pienaväli	300 mm
Pienojen malli	Kisko rei'itetty
Pinta	nauhakuumasinkitty
Pitkän kannatusvälin malli	ei
Ruostumaton teräs, peitattu	ei
Sivuprofiilin malli	Matala profiili
Sivurei'itys	kyllä
Väri	sinkki

Mitat

Aukkomitta, piena	16,50
Korkeus	60 mm
Mitta B	200 mm

Pituus	6000 mm
Pohjamitta	200 mm

Kuormitukset

Tukiväli 1,5 m	3,1 kN/m
Tukiväli 2,0 m	2,25 kN/m
Tukiväli 2,5 m	1,5 kN/m
Tukiväli 3,0 m	1,1 kN/m

Tukiväli 3,5 m	0,75 kN/m
Tukiväli 4,0 m	0,45 kN/m
Tukiväli 4,5 m	0,3 kN/m
Tukiväli 5,0 m	0,15 kN/m

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	6,3788 kg CO2e / 1 Metri
CO₂ Footprint (GWP)	6,3788 kg CO₂e

Declared Unit (LCA)	m
Declared Unit Quantity (LCA)	1

Tekniset tiedot

Kuormituskaavio, tikashylly LG 60 VS

Kaikki tyypit

Kaikki tyypit

Tyyppi	Pituus	Pohjamitta	Materiaalivahvuus	Palonkestävyys	Materiaali	Pinta	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
LG 620 VS 6 FS	6000 mm	200 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464130	6208627	m	6 m
LG 630 VS 6 FS	6000 mm	300 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464131	6208630	m	6 m
LG 640 VS 6 FS	6000 mm	400 mm	1,5 mm	kyllä	teräs	nauhakuumasinkitty	1464132	6208633	m	6 m
LG 650 VS 6 FS	6000 mm	500 mm	1,5 mm	ei	teräs	nauhakuumasinkitty	-----	6208636	m	6 m
LG 660 VS 6 FS	6000 mm	600 mm	1,5 mm	ei	teräs	nauhakuumasinkitty	-----	6208639	m	6 m

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi kääntösalvoilla FF	DRL 200 FS	1462844	6052207	m	3 m
Jatkokappale FS	LVG 60 FS	1465026	6208840	Kappale	10 Kappale

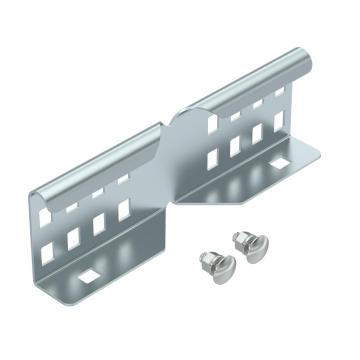

Jatkokappale 60 FS	LWVG 60 FS	1465036	6208895	Kappale	10 Kappale
Nivelliitos FS	LGVG 60 FS	1465046	6208941	Kappale	10 Kappale
Jatkokappale, monitoimi FS	LMFV 620 FS	1465056	6225710	Kappale	1 Kappale
90° kulmakappale 60 FS	LB 90 620 R3 FS	-----	6225042	Kappale	1 Kappale

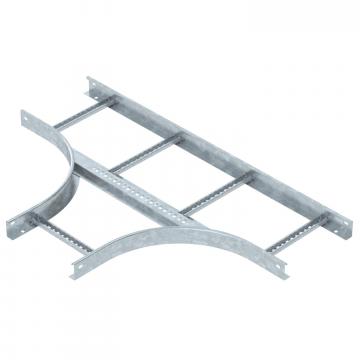

T-kappale 60 FS	LT 620 R3 FS	-----	6225210	Kappale	1 Kappale

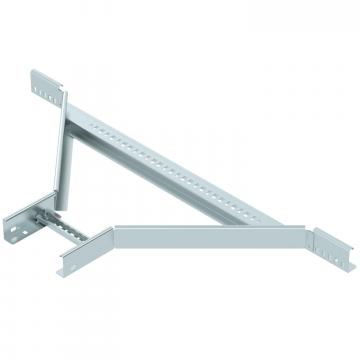

T-kappale 60 FS	LAA 620 R3 FS	-----	6225850	Kappale	1 Kappale
Nivelhyllyosa 60 FS	LGBE 620 FS	-----	6225450	Kappale	1 Kappale
Päätysuoja	SKH 60 OR	-----	6222537	Pari	40 Pari

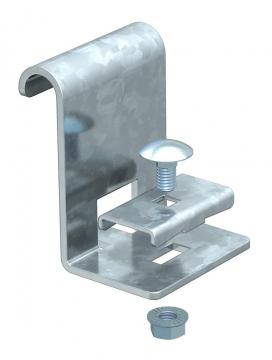

T-liitäntäkappale FS	LAS 60 FS	1462162	6221351	Kappale	10 Kappale
Väliseinä 45 FS	TSG 45 FS	1464705	6062033	m	3 m

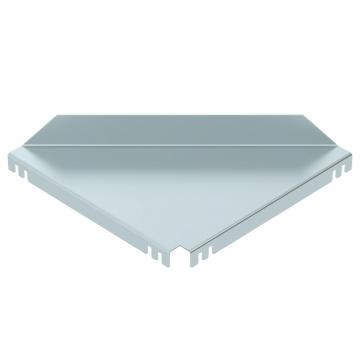

Kulmapelti FS	LEB 25 FS	1462995	6221203	Kappale	1 Kappale
Pohjalevy FS	ELB-L 20 FS	1462490	6103235	m	3 m
