Valurasia UZD250-4 R

Tuotenro 7410026 | EAN-numero 4012197375416 | Sähkönro 1416007

80 mm
160 mm
yleinen
nelikulmainen
Tuotteen kuvaus
Tuotteen kuvaus
Valurasia UZD250-4 R, sivuseinät teräslevyä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 80-160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti asennusputkissa. Putkien sisäänvientiaihiot sivua kohden 6 asennusputkelle, joiden halkaisivat ovat M20, M25 ja M32.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Saksa
  • Communautés Européennes, EY-vaatimustenmukaisuusselvitys EY-normien mukaan
  • Kaasu-/akkukäyttöinen asennuslaite
  • CO₂-jalanjälki (PCF)
  • Packaging made entirely from recycled cardboard
Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä 1
Asennusaukko asennusyksikölle nelikulmainen
Asennusaukko lattiarasialle ei
asennusputkille kyllä
CO2-jalanjälki (GWP) kehdosta portille 22,1564 kg CO2e / 1 Kappale
Irrotettavissa kyllä
Kansimalli yleinen
Koko 400x380x80
Kotelointiluokka (IP) käytetyssä tilassa IP20
Mahdollisuus asentaa tiiviste kyllä
Materiaali teräs

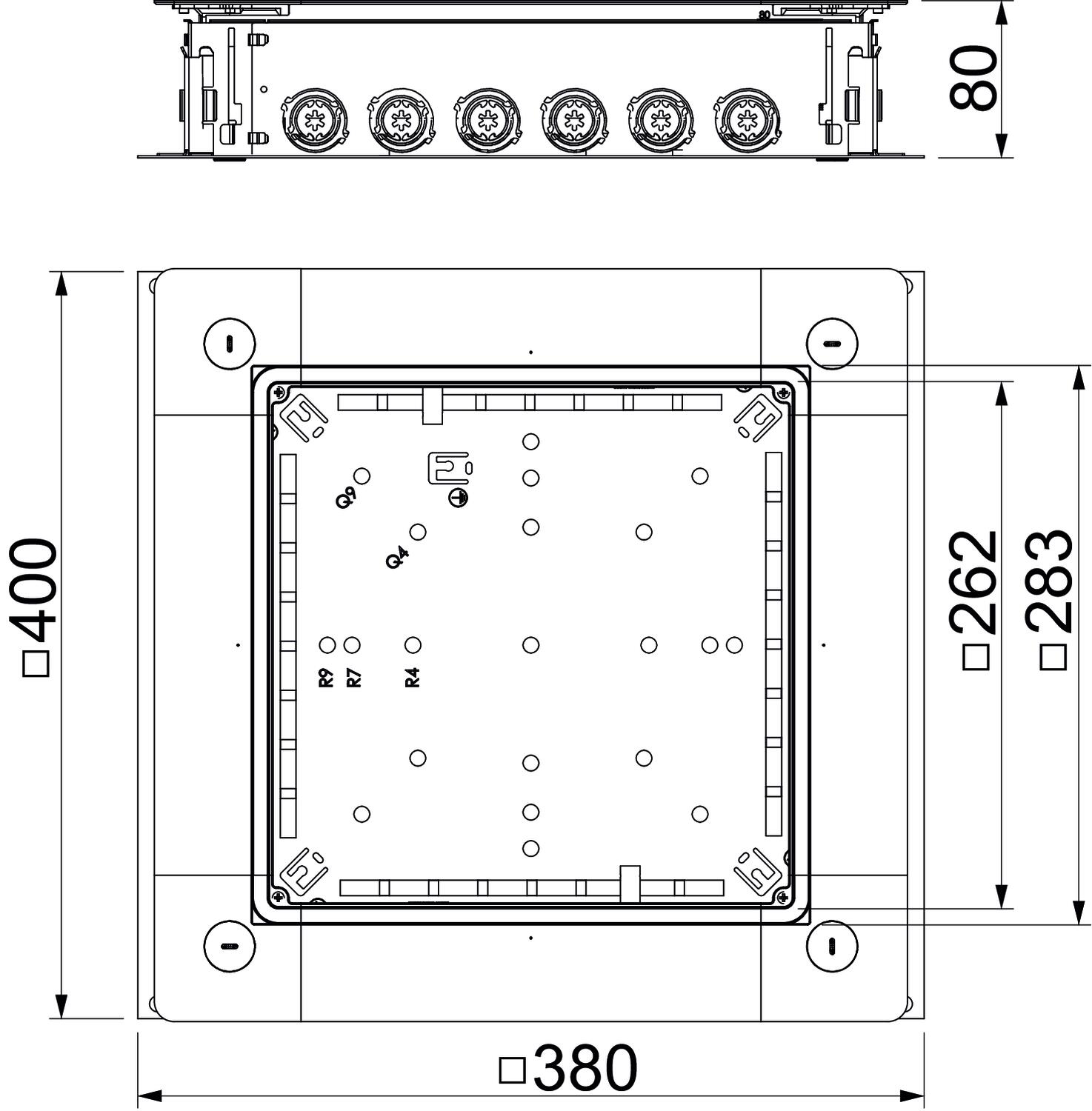

Mitta A 380 mm
Mitta a 262 mm
Mitta b 283 mm
Mitta B 400 mm
Nimelliskoko 250 mm
Pinta nauhakuumasinkitty
Pohjalevy kyllä
Säätöalue maks. 160 mm
Säätöalue min. 80 mm
Soveltuu lattiakanavaan ei
Soveltuu lattiakanaviin ei
Soveltuu umpinaiseen lattiakanavaan ei
Valun syvyys maks. 160 mm
Valun syvyys min. 80 mm
Valun vähimmäissyvyys 80
Kaikki tyypit

Kaikki tyypit

Tyyppi Valun syvyys min. Valun syvyys maks. Kanavan sivumitta min. Kanavan sivumitta maks. Kansimalli Asennusaukko asennusyksikölle Nimelliskoko Sähkönro Tuotenro Määrä pienin myyntiyksikkö
UZD250-4 80 mm 160 mm 28 mm 58 mm yleinen nelikulmainen 250 mm 1416003 7410022
1 Kappale
UZD350-4 80 mm 160 mm 28 mm 58 mm yleinen nelikulmainen 350 mm 1416005 7410023
1 Kappale
UZD350-4 R 80 mm 160 mm - - yleinen nelikulmainen 350 mm 1416006 7410025
1 Kappale
UZD250-4 R 80 mm 160 mm - - yleinen nelikulmainen 250 mm 1416007 7410026
1 Kappale
Tarvikkeet

Järjestelmätarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kansi valurasialle UZD250-3/4, kosteussuojattu Kansi valurasialle UZD250-3/4, kosteussuojattu DUF 250-2 ----- 7400589
1 Kappale
Aukkokansi valurasioille UZD250-3/4 Aukkokansi valurasioille UZD250-3/4 DUF 250-3DAT ----- 7400613
1 Kappale
Aukkokansi 250 nimelliskoko 4 Aukkokansi 250 nimelliskoko 4 DUG 250-3 4 ----- 7400459
1 Kappale
Aukkokansi 250 nimelliskoko 6 Aukkokansi 250 nimelliskoko 6 DUG 250-3 6 ----- 7400463
1 Kappale
Valurasian aukkokansi 250, lattiarasioille nimelliskoko 9 Valurasian aukkokansi 250, lattiarasioille nimelliskoko 9 DUG 250-3 9 ----- 7400467
1 Kappale
Valurasian aukkokansi 250, lattiarasioille nimelliskoko R4 Valurasian aukkokansi 250, lattiarasioille nimelliskoko R4 DUG 250-3 R4 ----- 7400471
1 Kappale
Maadoitusliitin Maadoitusliitin 8AWR 1464409 6288704
10 Kappale

Asennustarvikkeet

Tuotteet Tyyppi Sähkönro Tuotenro Määrä pienin myyntiyksikkö
Kierretanko UZD 250/350:lle Kierretanko UZD 250/350:lle UZD GS 250/350 1416002 7410017
1 Pakkausyksikkö
