Valurasia UZD250-4 80 | 160 | 28 | 58 | yleinen | nelikulmainen | 250 |

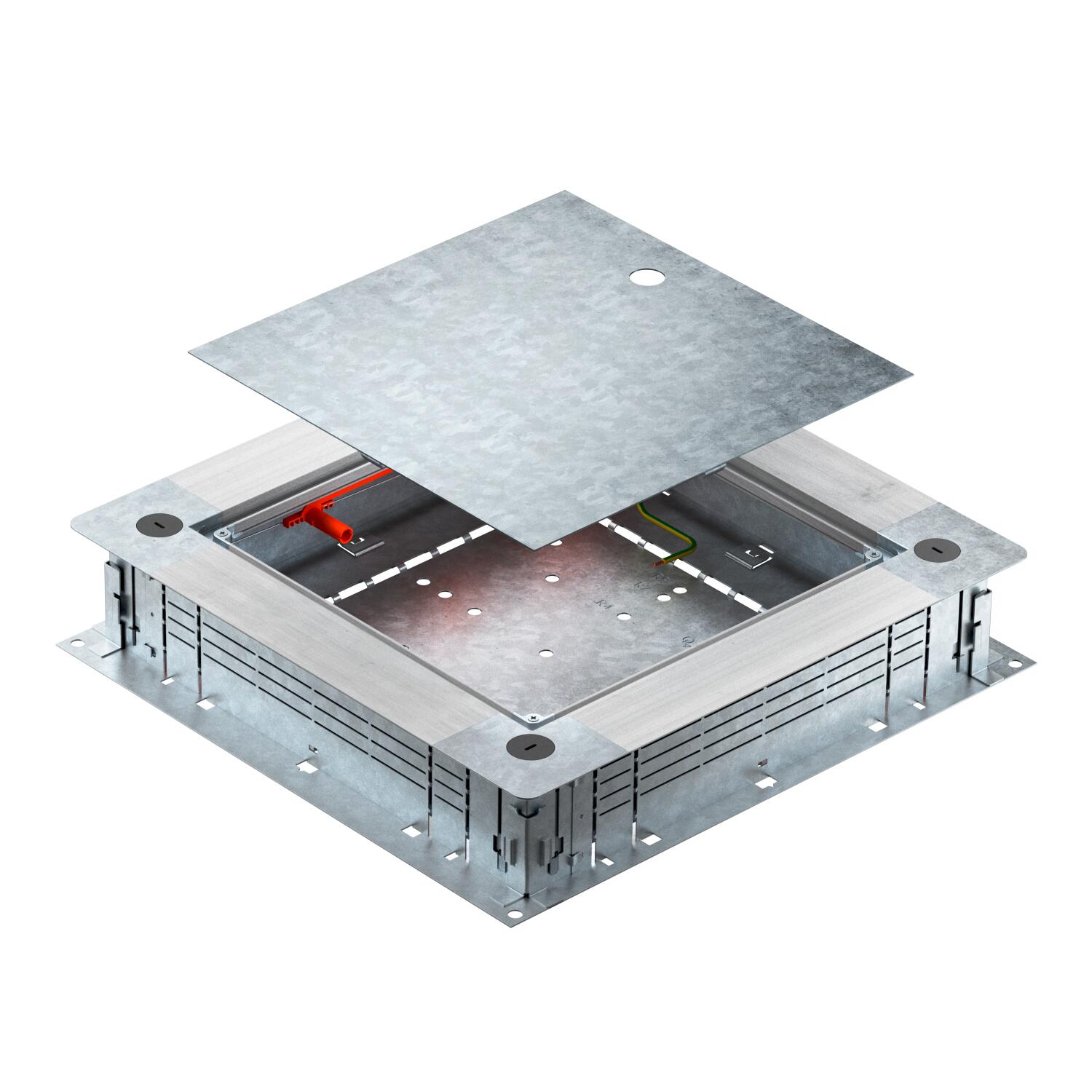

Valurasia UZD250-4

Tuotenro 7410022 | EAN-numero 4012197375324 | Sähkönro 1416003

Tuotenro / Tyyppi

Valun syvyys min.	80 mm

Valun syvyys maks.	160 mm

Kanavan sivumitta min.

Kanavan sivumitta maks.

Kansimalli	yleinen

Asennusaukko asennusyksikölle	nelikulmainen

Nimelliskoko

Tuotteen kuvaus

Tuotteen kuvaus

Valurasia lattiakanaville, sivuseinät terästä. Valurasioiden aukkokansi lattiarasioiden asennukseen (tilattava erikseen). Voidaan säätää portaattomasti 80 - 160 mm syvyisen valun ylläpinnan korkeudelle. Pintavalu voidaan valaa tiiviisti reunaan asti. Valunjälkeinen äänieristysmahdollisuus, lisäosia käyttämällä voidaan käyttää myös raskaille kuormille soveltuvissa järjestelmissä. Kaapelien ja johtojen sisäänvienti 2-osaisessa valuun asennettavassa kanavassa.

Tekniset tiedot

Tekniset tiedot

Asennettavien kojeiden lukumäärä	1
Asennusaukko asennusyksikölle	nelikulmainen
Asennusaukko lattiarasialle	ei
asennusputkille	ei
CO2-jalanjälki (GWP) kehdosta portille	21,9284 kg CO2e / 1 Kappale
Irrotettavissa	kyllä
Kanavan leveys min.	190 mm
Kanavan pohjamitta maks.	250 mm
Kanavan sivumitta maks.	58 mm
Kanavan sivumitta min.	28 mm
Kansimalli	yleinen
Koko	400x380x80
Kotelointiluokka (IP) käytetyssä tilassa	IP20
Mahdollisuus asentaa tiiviste	kyllä
Materiaali	teräs

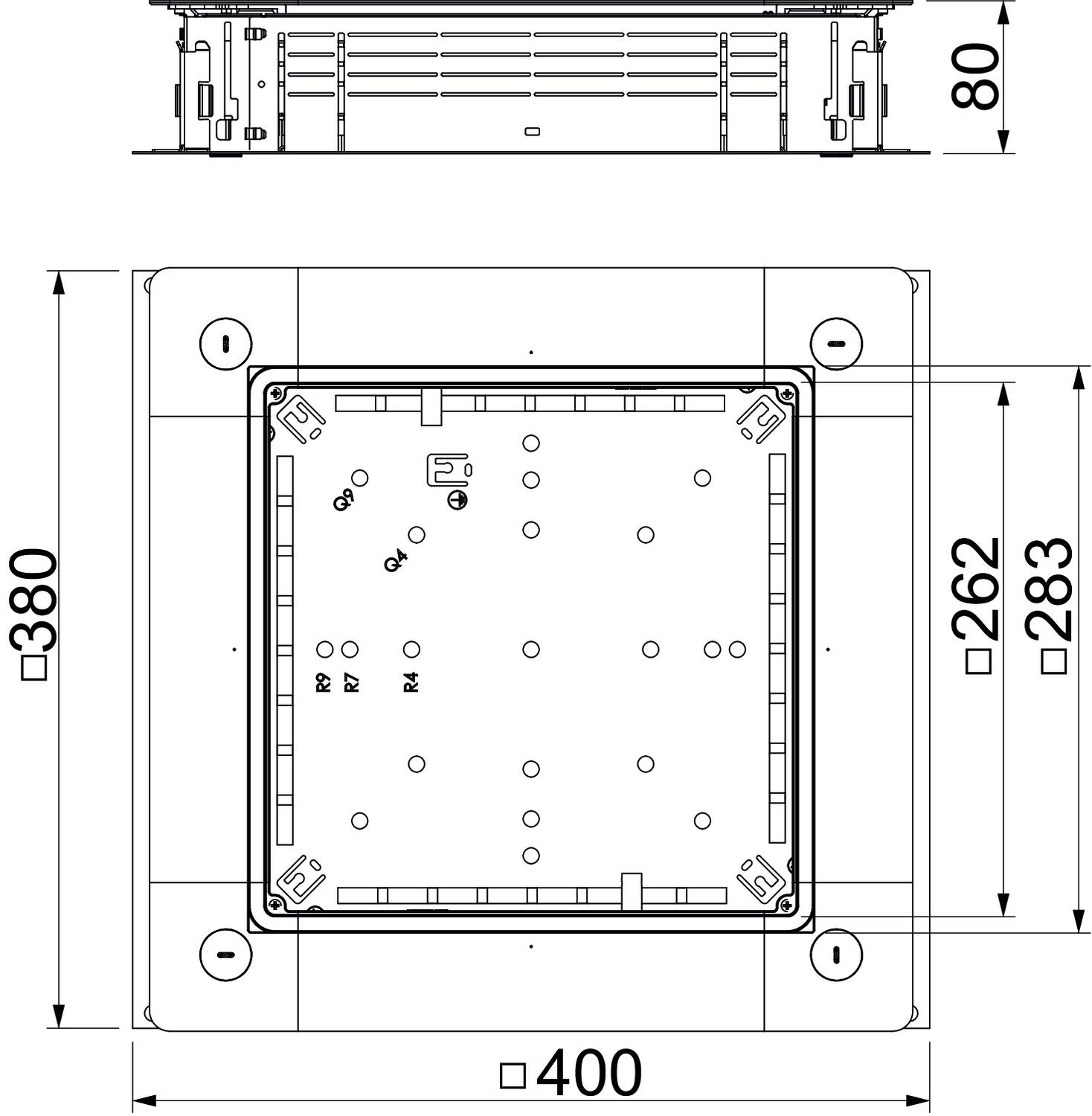

Mitta a	262 mm
Mitta A	380 mm
Mitta b	283 mm
Mitta B	400 mm
Nimelliskoko	250 mm
Pinta	nauhakuumasinkitty
Pohjalevy	kyllä
Säätöalue maks.	160 mm
Säätöalue min.	80 mm
Soveltuu lattiakanavaan	kyllä
Soveltuu lattiakanaviin	kyllä
Soveltuu umpinaiseen lattiakanavaan	ei
Valun syvyys maks.	160 mm
Valun syvyys min.	80 mm
Valun vähimmäissyvyys	80

Kaikki tyypit

Kaikki tyypit

Tyyppi	Valun syvyys min.	Valun syvyys maks.	Kanavan sivumitta min.	Kanavan sivumitta maks.	Kansimalli	Asennusaukko asennusyksikölle	Nimelliskoko	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
UZD250-4	80 mm	160 mm	28 mm	58 mm	yleinen	nelikulmainen	250 mm	1416003	7410022	Kappale	1 Kappale
UZD350-4	80 mm	160 mm	28 mm	58 mm	yleinen	nelikulmainen	350 mm	1416005	7410023	Kappale	1 Kappale
UZD350-4 R	80 mm	160 mm	-	-	yleinen	nelikulmainen	350 mm	1416006	7410025	Kappale	1 Kappale
UZD250-4 R	80 mm	160 mm	-	-	yleinen	nelikulmainen	250 mm	1416007	7410026	Kappale	1 Kappale

Tarvikkeet

Järjestelmätarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö
Kansi valurasialle UZD250-3/4, kosteussuojattu	DUF 250-2	-----	7400589	Kappale	1 Kappale

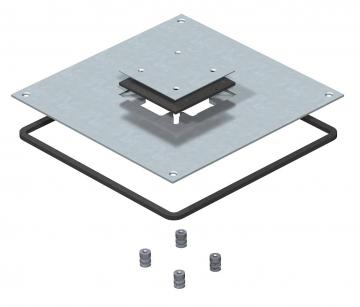

Aukkokansi valurasioille UZD250-3/4	DUF 250-3DAT	-----	7400613	Kappale	1 Kappale

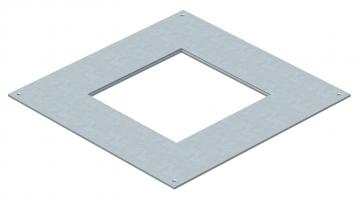

Aukkokansi 250 nimelliskoko 4	DUG 250-3 4	-----	7400459	Kappale	1 Kappale

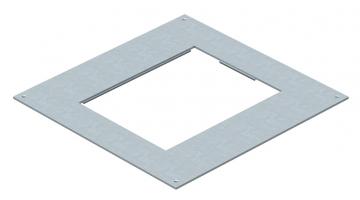

Aukkokansi 250 nimelliskoko 6	DUG 250-3 6	-----	7400463	Kappale	1 Kappale

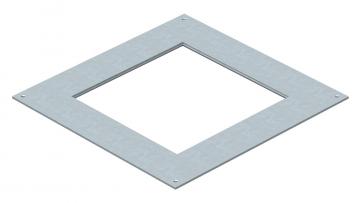

Valurasian aukkokansi 250, lattiarasioille nimelliskoko 9	DUG 250-3 9	-----	7400467	Kappale	1 Kappale

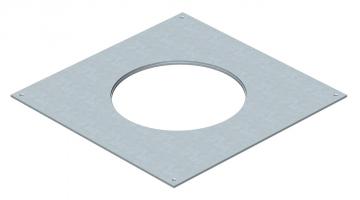

Valurasian aukkokansi 250, lattiarasioille nimelliskoko R4	DUG 250-3 R4	-----	7400471	Kappale	1 Kappale
Maadoitusliitin	8AWR	1464409	6288704	Kappale	10 Kappale

Asennustarvikkeet

Tuotteet	Tyyppi	Sähkönro	Tuotenro	Määrä	pienin myyntiyksikkö

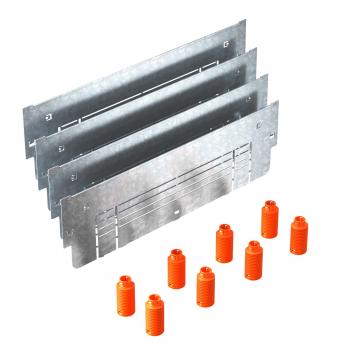

Korkeudensäätösarja ASH 250-4 240	ASH 250-4 240	1416008	7410134	Pakkausyksikkö	1 Pakkausyksikkö
Korkeudensäätösarja ASH 250-4 320	ASH 250-4 320	1416009	7410136	Pakkausyksikkö	1 Pakkausyksikkö

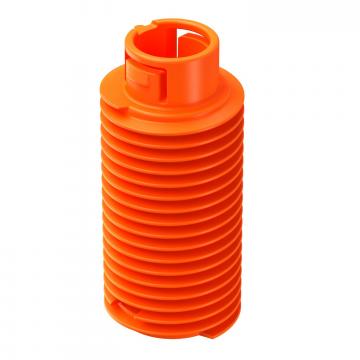

Kierretanko UZD 250/350:lle	UZD GS 250/350	1416002	7410017	Pakkausyksikkö	1 Pakkausyksikkö
