Ylijännitesuoja LED-järjestelmille ÜSM-20-230I1PE65 1+N/PE | 255 | IP65

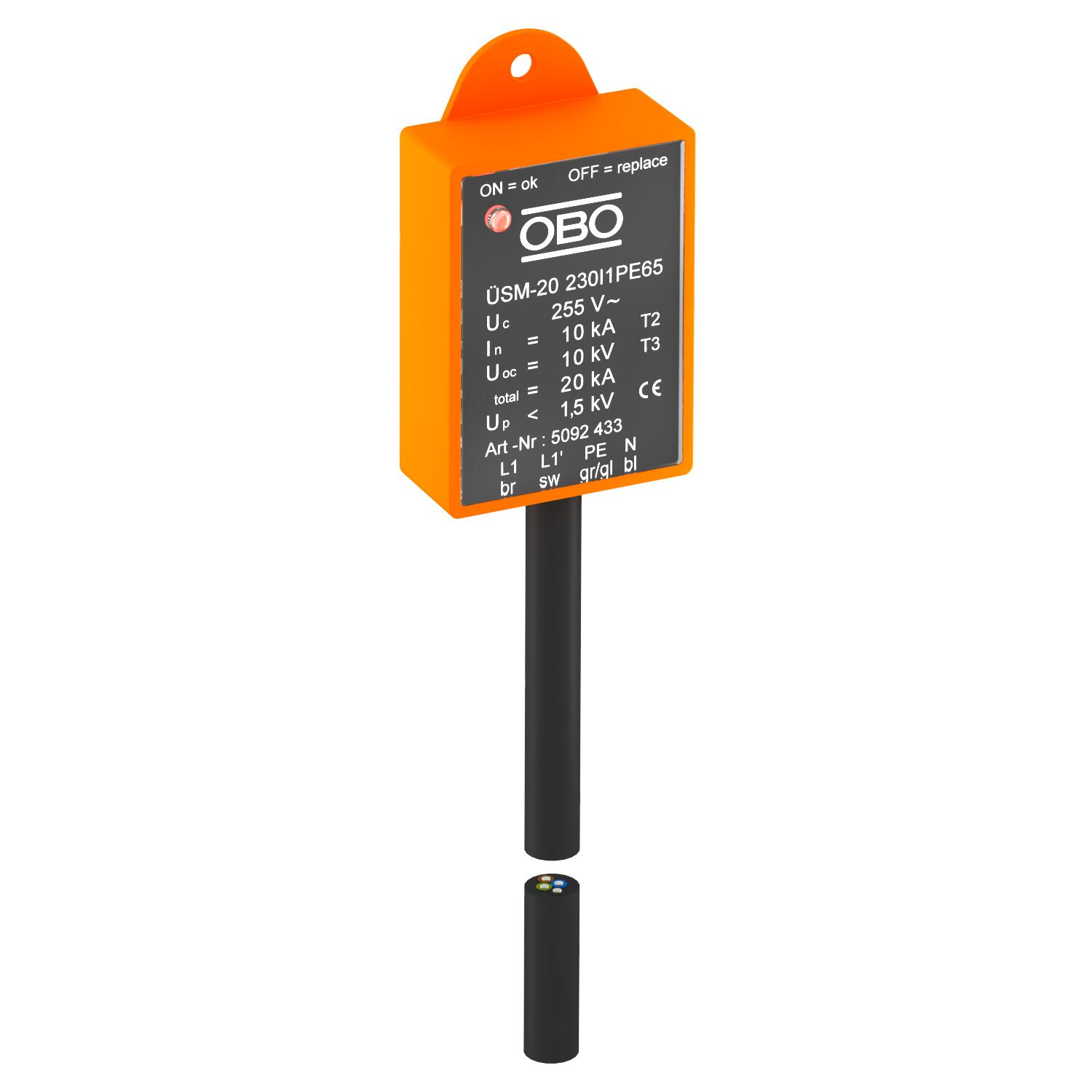

Ylijännitesuoja LED-järjestelmille ÜSM-20-230I1PE65

Tuotenro 5092433 | EAN-numero 4012196515431 | Sähkönro 3228519

Tuotenro / Tyyppi	5092433 / ÜSM-20-230I1PE65

Napojen malli	1+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP65

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi T2+T3 DIN EN 61643-11 mukaisesti 230/400 V -verkoille.

Tarkoitettu suojaamaan LED-valaisimia.

• toimintatilan osoituksella ja kuormitusvirtapiirin poiskytkennällä ylijännitesuojan vioittuessa • pienikokoinen asennettavaksi pylvään liitäntärasiaan tai ennen ohjainta • 1+NPE suojakytkentä maks. 20 kA purkauskyvyllä • ylijännitteen rajoittaminen alle 1500 V tai 1000 V @ 5 kA • joko valaisimen poiskytkennällä vikatilanteessa tai ilman sitä

Käyttö: Kaapelien liitäntärasioissa, haaroitusrasioissa, johtokanavissa lattia-asennusjärjestelmiin asti
Elektronisten laitteiden suojaukseen kuten esim. LED-valaisimien suojaus ylijännitteiltä

Tekniset tiedot

Tekniset tiedot

Asennustapa	Muuta
Enimmäispurkausvirta (8/20 μs)	20 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	10 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	10 kA
Enimmäissulake	16 A
Kaapelin pituus	0,25 m
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	230V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP65
LPZ	1→2

Maks. verkonpuoleinen ylijännitesuoja	16
Malli	1-napainen ja NPE maadoitetuille järjestelmille
Merkinanto laitteessa	optinen
Napojen malli	1+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimelliskuormitusvirta (tulo-/lähtöliitin)	16 A
Nimellispurkausvirta (8/20 µs)	10 kA
Nimellispurkausvirta (8/20 µs) [L-N]	10 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	10 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Suojaustaso [L-N]	≤1,5
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä

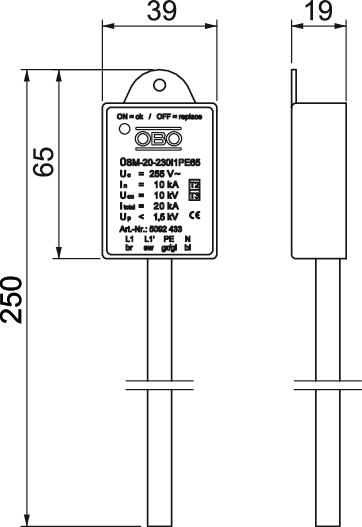

Mitat

Korkeus	19 mm
Pituus	250 mm

Pohjamitta	40 mm

Liitäntämahdollisuudet

Purkauskyky (8/20 µs) [yhteensä]	20 kA

Yhteinen suojaustaso [L-PE]	1,6 kV

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,0394 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,0394 kg CO₂e
