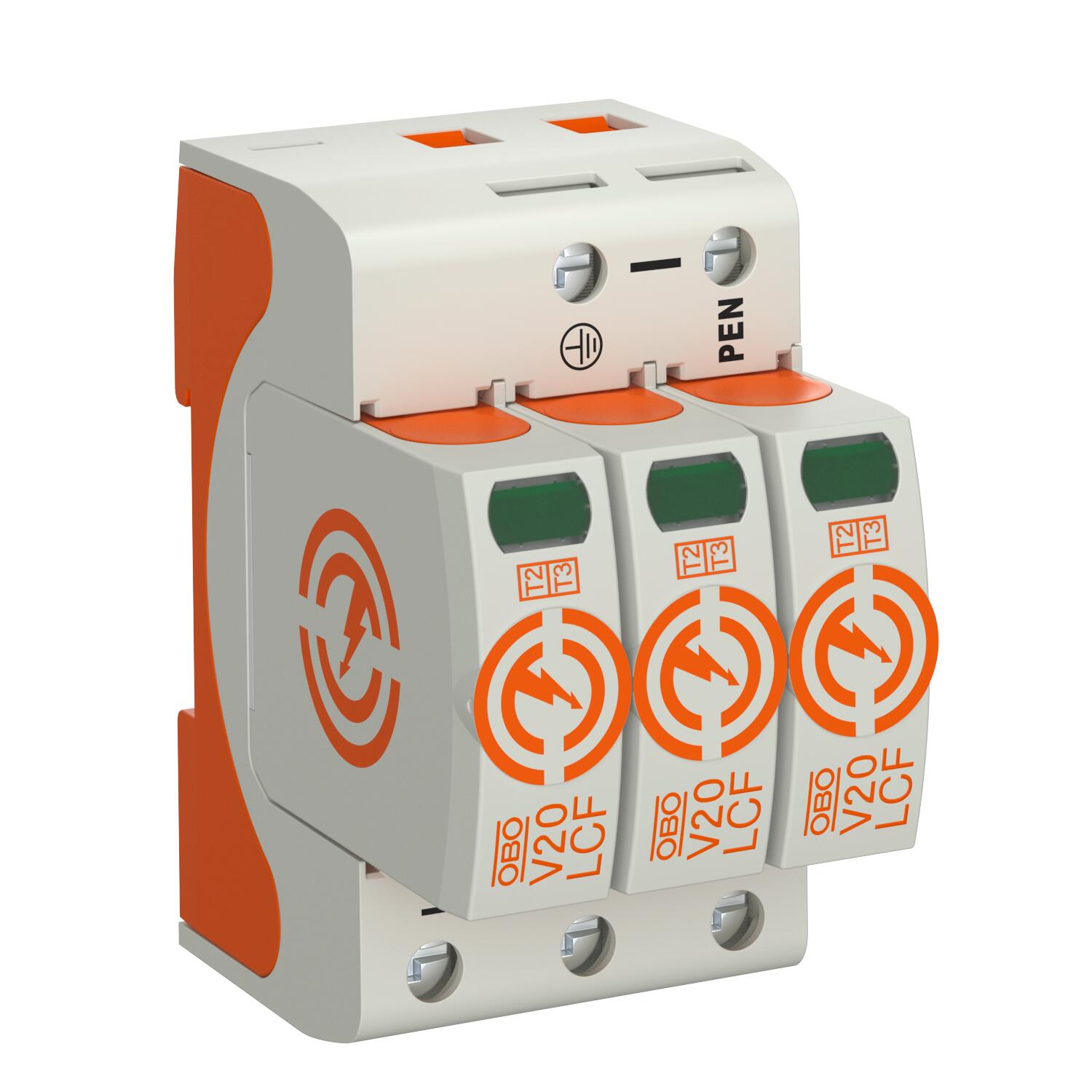

Ylijännitesuoja V20, vuotovirtavapaa, 3-napainen 3 | 280 | IP20

Ylijännitesuoja V20, vuotovirtavapaa, 3-napainen

Tuotenro 5095528 | EAN-numero 4012196818761

Tuotenro / Tyyppi

Napojen malli

Korkein jatkuva jännite AC

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja tyyppi T2

• ylijännitesuojaukseen ja potentiaalintasaukseen VDE 0100-443 (IEC 60364-4-44) mukaisesti
• purkauskyky maks 30 kA (8/20) napaa kohden suuritehoisilla varistoreilla ja kipinävälillä
• ylijännitesuojamoduuli pistoliitännällä ja erotuslaitteella sekä optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
• FS-malleissa on potentiaalivapaa etähälytyskosketin

Käyttö: Potentiaalintasaus ryhmä- ja alakeskuksissa.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Asennuskisko 35 mm
CO2-jalanjälki (GWP) kehdosta portille	1,761 kg CO2e / 1 Kappale
Enimmäispurkausvirta (8/20 μs)	30 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	30 kA
Enimmäissulake	160 A
Etähälytyskosketin	ei
Ilmankosteus maks.	95 %
Ilmankosteus min.	5 %
Integroitu sulake	ei
Jäännösjännite [L-N] @ 1 kA	0,8 kV
Jäännösjännite [L-N] @ 5 kA	1 kV
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	35 mm²
Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	2 AWG
Johdon poikkipinta taipuisa (hienolankainen) min.	1,5 mm²
Johdon poikkipinta taipuisa (hienolankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	16 AWG
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	35 mm²
Johdon poikkipinta, taipuisa (hienolankainen)	2 AWG
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Kiristysmomentti:	4 Nm
Koko	280V
Korkein jatkuva jännite (L-N)	280 V
Korkein jatkuva jännite AC	280 V
Kotelointiluokka	IP20

Kotelon materiaali	PA UL 94 V-0
Maks. verkonpuoleinen ylijännitesuoja	160 A gL/gG
Merkinanto laitteessa	optinen
Napojen malli	3
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimellispurkausvirta (8/20 µs)	20 kA
Nimellispurkausvirta (8/20 µs) [L-N]	20 kA
Oikosulkuvirran kestävä	kyllä
Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla	50 kA eff
Purkauskyky (8/20 µs) [yhteensä]	90 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
SPD UL 1449 mukaan	Tyyppi 4
Suojaustaso [L-N]	≤1,5
Tarkastusluokka tyyppi 2	kyllä
TOV- jännite [L-N] – vikasietotila– 120 min	440 V
TOV-jännite [L-N] - sietotila - 5 s	335 V
TOV-jännite [L-PE] – sietotila – 200 ms	1200 V
Ulospuhaltava	ei
Vähimmäisetäisyys	1,5 mm
Verkkotyyppi DC	ei
Verkkotyyppi IT	ei
Verkkotyyppi TN	kyllä
Verkkotyyppi TN-C	kyllä
Verkkotyyppi TN-C-S	kyllä
Verkkotyyppi TN-S	kyllä
Verkkotyyppi TT	ei
Verkkotyyppi, muu	ei

Kaikki tyypit

Kaikki tyypit

Tyyppi	Napojen malli	Korkein jatkuva jännite AC	Kotelointiluokka	Tuotenro	Määrä	pienin myyntiyksikkö
V20-LCF-0-280	-	-	IP20	5095524	Kappale	1 Kappale
V20-LCF-1-280	1	280 V	IP20	5095526	Kappale	1 Kappale
V20-LCF-3-280	3	280 V	IP20	5095528	Kappale	1 Kappale
V20-LCF-4-280	4	280 V	IP20	5095529	Kappale	1 Kappale
