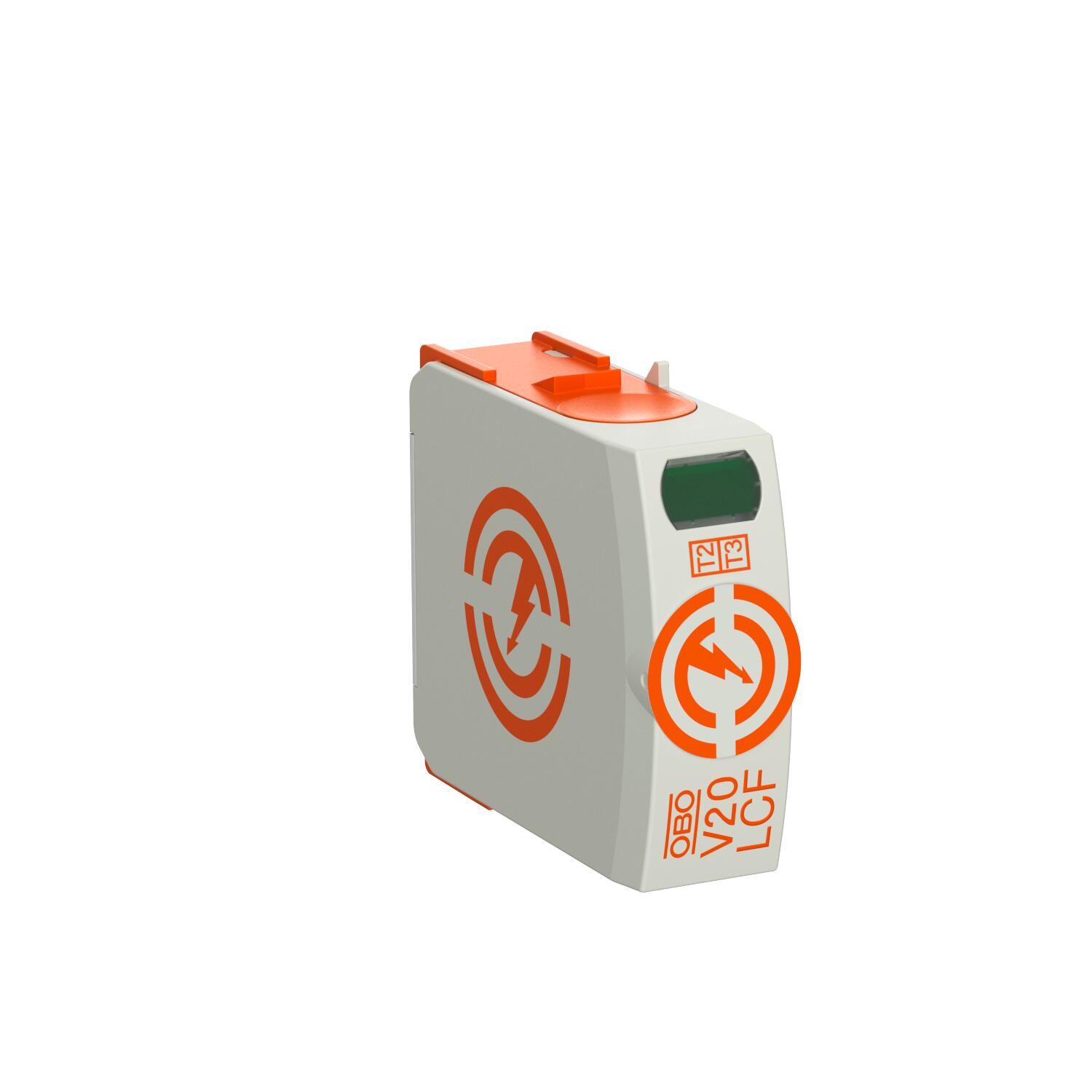

Ylijännitesuojamoduuli V20
Tuotenro 5095524 | EAN-numero 4012196818747
- Tuotteen kuvaus
-
Tuotteen kuvausYlijännitesuojamoduuli, tyyppi T2 ylijännitesuojaukseen EN61643-11 mukaan
• purkauskyky maks 20 kA (8/20) napaa kohden suuritehoisilla varistoreilla
• moduulirakenteinen, pistoliitettävä ylijännitesuoja, erotuslaitteella ja optisella toimintatilailmoituksella
• lukitustoiminta tärinäsuojalla ja jännitekoodauksella
• muovi UL 94 V-0 mukaan
-
- Tekniset tiedot
-
Tekniset tiedot
Asennustapa Asennuskisko 35 mm CO2-jalanjälki (GWP) kehdosta portille 0,3261 kg CO2e / 1 Kappale Enimmäispurkausvirta (8/20 μs) 40 kA Enimmäispurkausvirta (8/20 μs) [L-N] 40 kA Enimmäispurkausvirta (8/20 μs) [N-PE] 60 kA Enimmäissulake 160 A Etähälytyskosketin ei Hyväksynnät VDE, KEMA, UL, ÖVE Ilmankosteus maks. 95 % Ilmankosteus min. 5 % Integroitu sulake ei Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 2 AWG Johdon poikkipinta jäykkä (yksi-/monilankainen) maks. 35 mm² Johdon poikkipinta taipuisa (hienolankainen) min. 16 AWG Johdon poikkipinta taipuisa (hienolankainen) min. 1,5 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 1,5 mm² Johdon poikkipinta, jäykkä (yksi-/monilankainen) min. 16 AWG Johdon poikkipinta, taipuisa (hienolankainen) 2 AWG Johdon poikkipinta, taipuisa (hienolankainen) 35 mm² Käyttöalueen lämpötila maks. 80 °C Käyttöalueen lämpötila min. -40 °C Käyttölämpötila maks. 80 °C Käyttölämpötila min. -40 °C Kiristysmomentti: 4 Nm Koko 280V Kotelointiluokka IP20 Kotelon materiaali PA UL 94 V-0 Kytkentäteho AC 230 V; 0,5 A Kytkentäteho DC 230 V; 0,1 A / 75 V; 0,5 A Liitännän poikkipinta FM-liittimet min. 0,5 mm² Liitännän poikkipinta FM-liittimet min. 21 AWG Liitännän poikkipinta, FM-liittimet maks. 1,5 mm² Liitännän poikkipinta, FM-liittimet maks. 16 AWG Maks. verkonpuoleinen ylijännitesuoja 160 A gL/gG Merkinanto laitteessa optinen Nimellispurkausvirta (8/20 µs) 20 kA Nimellispurkausvirta (8/20 µs) [L-N] 20 kA Nimellispurkausvirta (8/20 µs) [N-PE] 40 kA Oikosulkuvirran kestävä kyllä Oikosulkuvirran kestävyys verkonpuoleisella maks. ylijännitesuojalla 50 kA eff SPD standardin EN 61643-11 mukaan Tyyppiä 2 SPD standardin IEC 61643-1 mukaan Luokka II SPD UL 1449 mukaan Tyyppi 4 Tarkastusluokka tyyppi 2 kyllä Ulospuhaltava ei Vähimmäisetäisyys 1,5 mm Verkon muoto muu - Kaikki tyypit
- Lataukset
-
Tietolehti V20-LCF-0-280 / 5095524 , 0.23MB , pdfREACH Vaatimustenmukaisuusvakuutus V20-LCF-0-280 / 5095524 , 0.12MB , pdfRoHS Vaatimustenmukaisuusvakuutus V20-LCF-0-280 / 5095524 , 0.13MB , pdfAsennusohjeet Surge Controller V20-LCF...280 , 3.10MB , pdf
