Ylijännitesuojamoduuli Modul 45 -sarjalle toimintatilan osoituksella 255 | IP20

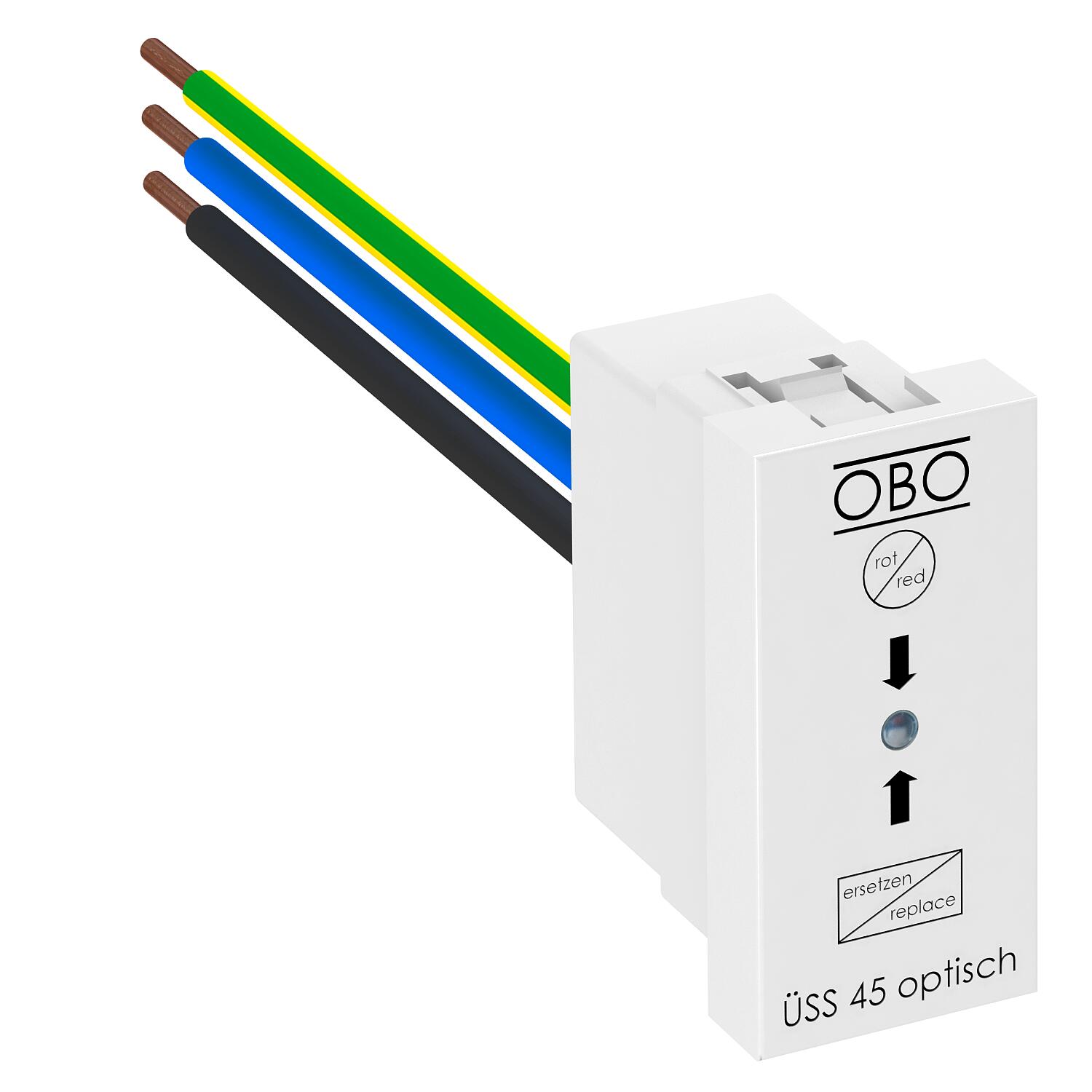

Ylijännitesuojamoduuli Modul 45 -sarjalle toimintatilan osoituksella

Tuotenro 6117473 | EAN-numero 4012196117673 | Sähkönro 1464486

Tuotenro / Tyyppi	6117473 / ÜSS 45-O-RW

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuoja/hienosuoja tyyppi T3 standardin EN 61643-11 mukainen asennettavaksi johtokanaviin ja lattiarasioihin

• malli-O optisella toimintailmoituksella
• nopea ja helppo asennus

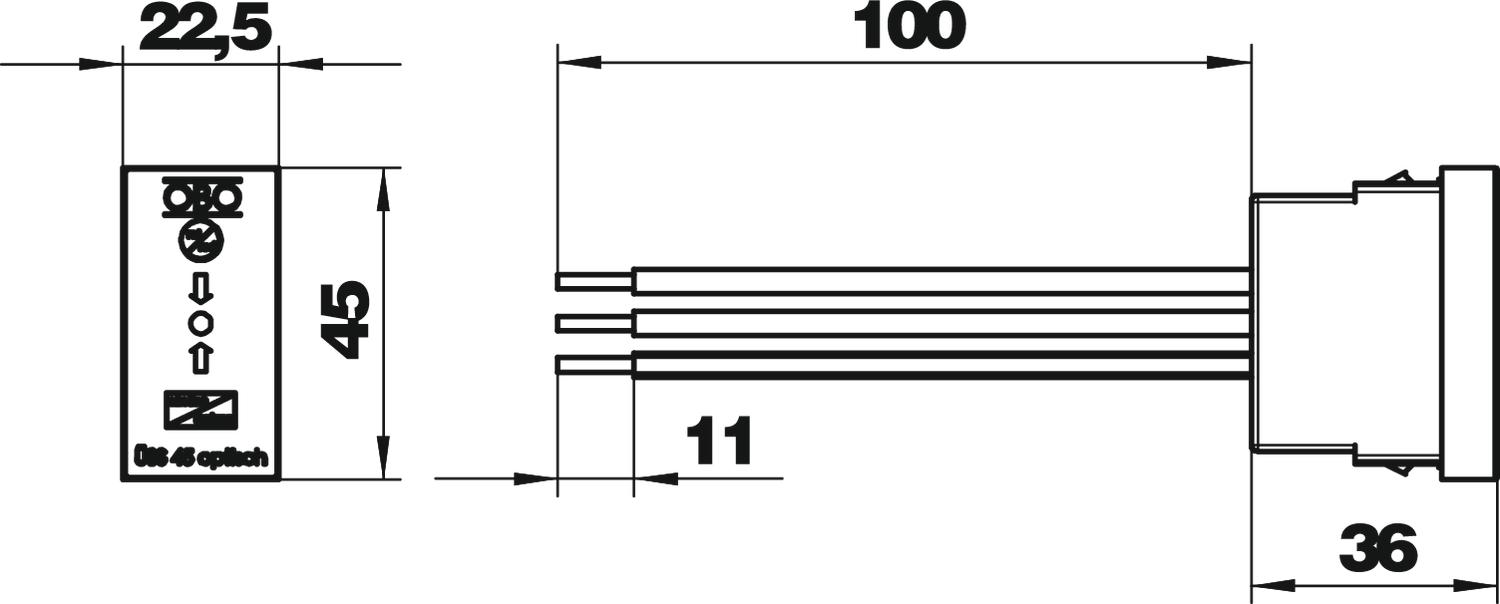

• pieni rakenneleveys 22,5 mm
• väri: puhtaanvalkoinen RAL 9010

Käyttö: Tämä ylijännitesuoja suojaa sekä erilliset pistorasiat että pistorasiayhdistelmät.
Ylijännitesuoja, hienosuoja T3 EN 61643-11 mukaan 230V, Up<1,5kV.
Voidaan asentaa Rapid 45 -kanaviin, johtokanaviin ja lattiakanaviin.

Tekniset tiedot

Tekniset tiedot

Asennustapa	Moduuli
Enimmäispurkausvirta (8/20 μs)	5 kA
Enimmäissulake	16 A
Etähälytyskosketin	ei
Käyttöalueen lämpötila maks.	45 °C
Käyttöalueen lämpötila min.	-25 °C
Käyttölämpötila maks.	45 °C
Käyttölämpötila min.	-25 °C
Koko	255V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	2→3
Maks. verkonpuoleinen ylijännitesuoja	16

Malli	optinen toimintatilaosoitus
Merkinanto laitteessa	optinen
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimelliskuormitusvirta (tulo-/lähtöliitin)	16 A
Nimellispurkausvirta (8/20 µs)	2,5 kA
SPD standardin EN 61643-11 mukaan	Tyyppi 3
SPD standardin IEC 61643-1 mukaan	Luokka III
Suojaustaso [L-N]	≤1500
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 3	kyllä
Ulospuhaltava	ei
Väri	puhtaanvalkoinen, RAL 9010
Verkon muoto	muu

Liitäntämahdollisuudet

Johdon poikkipinta jäykkä (yksi-/monilankainen) maks.	1,5 mm²
Johdon poikkipinta, jäykkä (yksi-/monilankainen) min.	1,5 mm²

Purkauskyky (8/20 µs) [yhteensä]	5 kA
Yhteinen suojaustaso [L-PE]	1500 kV

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,5248 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,5248 kg CO₂e
