Ylijännitesuojamoduuli ÜSM-10-230l2P+PE 2+N/PE | 255 | IP20

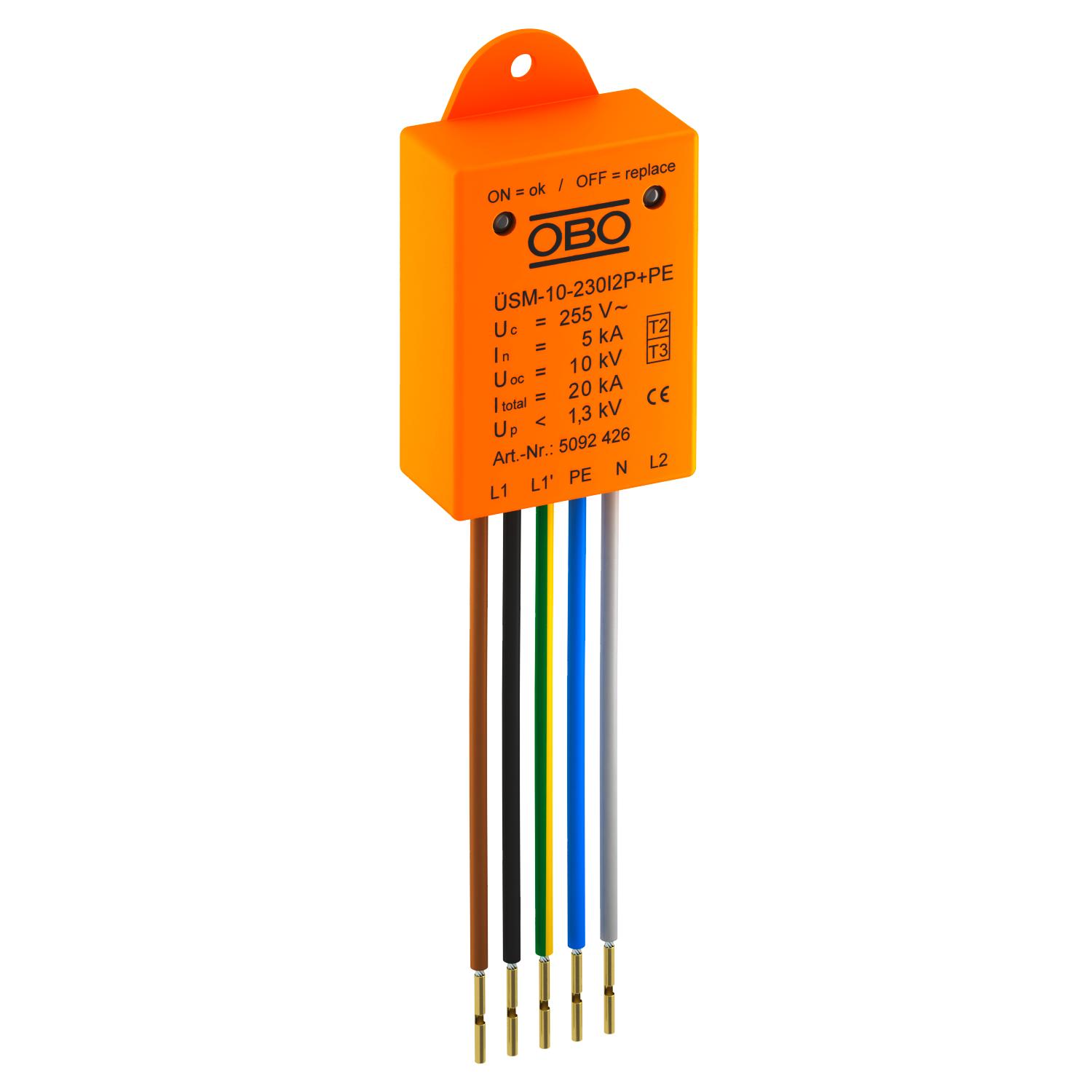

Ylijännitesuojamoduuli ÜSM-10-230l2P+PE

Tuotenro 5092426 | EAN-numero 4012196426768 | Sähkönro 3228516

Tuotenro / Tyyppi	5092426 / ÜSM-10-230I2P+PE

Napojen malli	2+N/PE

Korkein jatkuva jännite AC	255 V

Kotelointiluokka	IP20

Tuotteen kuvaus

Tuotteen kuvaus

Ylijännitesuojamoduuli tyyppi T2+T3 DIN EN 61643-11 mukaisesti 230/400 V -verkoille.

Tarkoitettu suojaamaan elektronisia laitteita kuten esim. LED-ohjaimia.

• valaisimille 2 vaiheella (tehon vähennys) • toimintatilan osoituksella ja kuormitusvirtapiirin poiskytkennällä ylijännitesuojan vioittuessa • pienikokoinen asennettavaksi pylvään liitäntärasiaan tai ennen ohjainta • suojakytkentä maks. 10 kA purkauskyvyllä • ylijännitteen vähentäminen alle 1300 V (suojaustaso) • valaisimille PE-liitännällä

Käyttö: Kaapelien liitäntärasioissa, haaroitusrasioissa, johtokanavissa lattia-asennusjärjestelmiin asti
Elektronisten laitteiden suojaukseen kuten esim. LED-valaisimien suojaus ylijännitteiltä

Tekniset tiedot

Tekniset tiedot

Asennustapa	Muuta
Enimmäispurkausvirta (8/20 μs)	10 kA
Enimmäispurkausvirta (8/20 μs) [L-N]	10 kA
Enimmäispurkausvirta (8/20 μs) [N-PE]	10 kA
Enimmäissulake	16 A
Kaapelin pituus	0,09 m
Käyttöalueen lämpötila maks.	80 °C
Käyttöalueen lämpötila min.	-40 °C
Käyttölämpötila maks.	80 °C
Käyttölämpötila min.	-40 °C
Koko	230V
Korkein jatkuva jännite (L-N)	255 V
Korkein jatkuva jännite (N-PE)	255 V
Korkein jatkuva jännite AC	255 V
Kotelointiluokka	IP20
LPZ	1→2

Maks. verkonpuoleinen ylijännitesuoja	16
Malli	2-napainen + NPE; maadoitettuun järjestelmään
Merkinanto laitteessa	optinen
Napojen malli	2+N/PE
Nimellisjännite AC (50 / 60 Hz)	230 V
Nimelliskuormitusvirta (tulo-/lähtöliitin)	16 A
Nimellispurkausvirta (8/20 µs)	5 kA
Nimellispurkausvirta (8/20 µs) [L-N]	5 kA
Nimellispurkausvirta (8/20 µs) [N-PE]	5 kA
SPD standardin EN 61643-11 mukaan	Tyyppi T2 +T3
SPD standardin IEC 61643-1 mukaan	Luokat II+III
Suojaustaso [L-N]	≤1,3
Syttymisaika	<25 ns
Tarkastusluokka tyyppi 2	kyllä
Tarkastusluokka tyyppi 3	kyllä

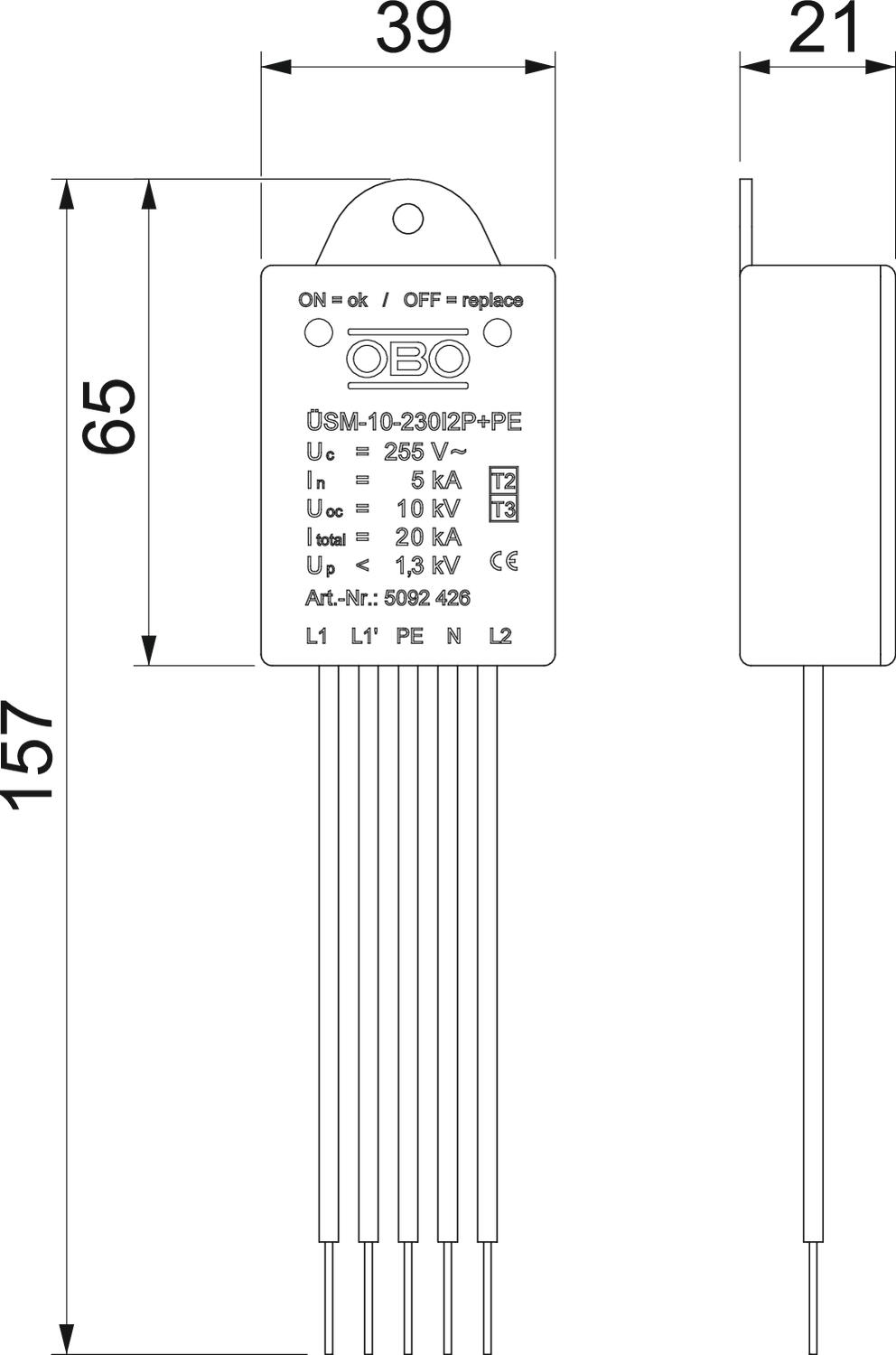

Mitat

Korkeus	21 mm
Pituus	155 mm

Pohjamitta	40 mm

Liitäntämahdollisuudet

Purkauskyky (8/20 µs) [yhteensä]	10 kA

Yhteinen suojaustaso [L-PE]	1,3 kV

CO2-jalanjälki (Product Carbon Footprint)

CO2-arvon määrityspäivä	2025-05-14T00:00:00.000+0200
CO2-jalanjälki (GWP) kehdosta portille	0,0298 kg CO2e / 1 Kappale
CO₂ Footprint (GWP)	0,0298 kg CO₂e
